带侧边操作工位的皮带输送线结构

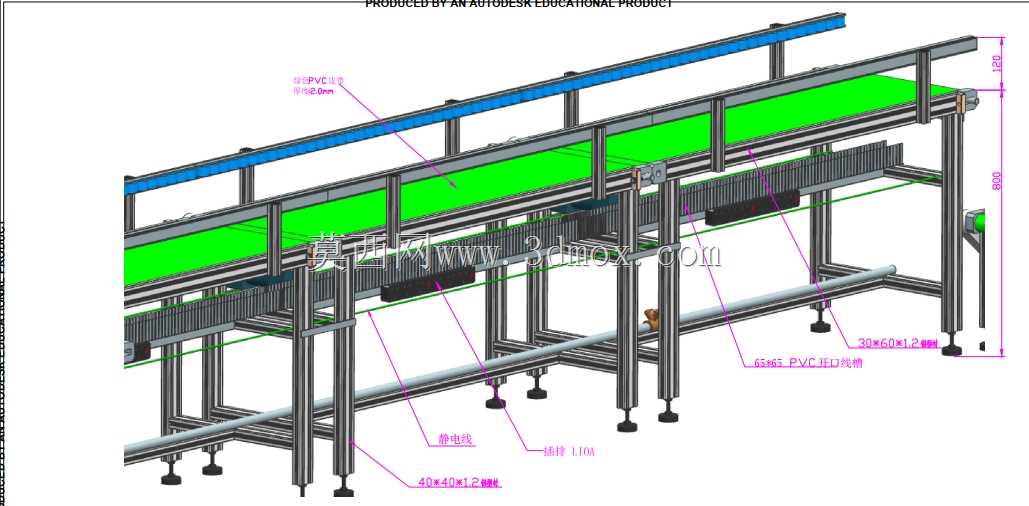

　　这款皮带输送结构主要面向电子组装、小件产品分拣、轻量物料工序流转类场景设计，在车间产线布局中可承担工序间物料传递、工位间工件转运的核心作用，适配需要操作人员在输送线侧边完成装配、检测、包装等手工作业的生产模式。设计阶段优先考虑了产线布局的灵活性，机架采用工业铝型材拼接搭建，无需复杂焊接加工，现场可根据实际场地长度需求做段式拼接，支脚配置可调脚杯，可适配地面存在高低差的安装场景，调整输送面水平度，避免皮带运行出现跑偏问题。输送面采用绿色PVC平皮带，兼顾防滑性与耐磨表现，适合输送重量在50kg以内的盒装、袋装、规整小件工件，皮带下方设置连续托板支撑，避免长时间承重后皮带出现下塌变形，影响物料输送平稳性。

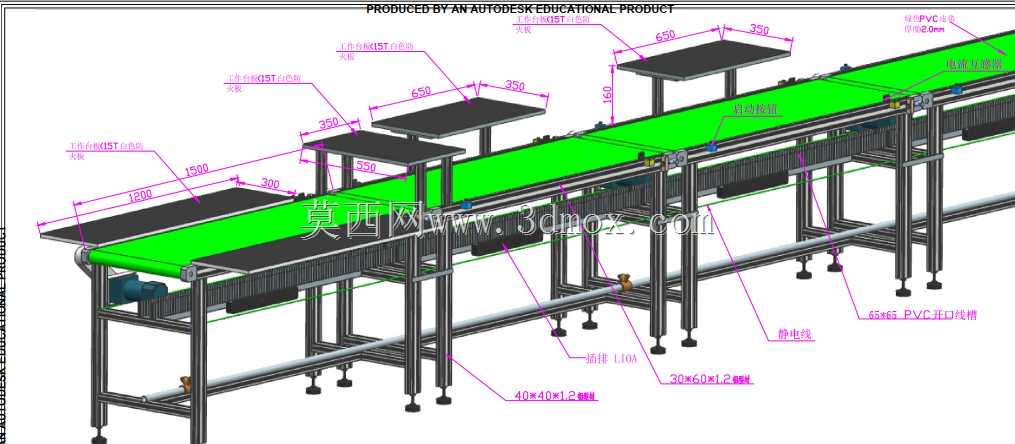

　　线体侧边沿输送方向等距布置独立操作工位台面，工位台面高度与输送面高度差符合人工操作的人机工程要求，操作人员无需大幅抬臂或弯腰即可取放输送线上的工件，每个工位预留了足够的操作空间，可放置小型工装、检测工具或待加工物料，工位支撑结构与主输送机架连为一体，整体刚性充足，不会因操作人员倚靠或放置重物出现晃动。线体的驱动端配置减速电机与传动辊筒，张紧结构设置在尾端辊筒处，可通过调节螺栓调整皮带张紧度，日常维护时无需拆解大量结构即可完成皮带更换、张紧度校准作业。线体侧边预留了传感器安装位、线槽走线空间，可根据实际生产需求加装光电检测开关、阻挡气缸、扫码设备等自动化组件，拓展为半自动或全自动输送产线。安装边界方面，

　　线体主体宽度适配常规小件输送需求，工位台面外沿超出主架的尺寸控制在操作人员手臂可舒适覆盖的范围，整体高度符合站立作业的车间通用标准，多段拼接时可通过连接型材快速对齐固定，适配不同长度的产线布局需求，下层机架空间可布置电控箱、气管线路等配套组件，充分利用设备下部空间，减少产线额外占用的车间面积。
