单腔带插件模制过滤器端盖结构设计

　　这款带插件接口的单腔模制过滤器端盖，主要适配小型流体过滤回路的端部密封与管路接驳需求，常见于小型液压站旁路过滤、小型气动系统气源处理、家用净水设备前置过滤单元这类对安装空间有严格限制的场景，区别于多腔大通量过滤器的端盖结构，这款单腔设计的端盖更适配流量在10-30L/min区间的低压过滤工况，不需要承担多滤芯的定位压紧载荷，结构冗余度更低，整体壁厚控制更均匀。

　　从实际使用的功能角度看，端盖首先承担过滤腔体的端部密封作用，边缘的周向卡槽是和滤筒壳体配合的核心定位结构，卡槽内侧预留了2.2mm的密封槽位，可适配直径2mm的O型密封圈，装配后可承受1.2MPa的静态工作压力，不会出现渗漏问题。侧面延伸的插件结构是这款端盖的核心差异化设计，插件采用快插式接口结构，内径8mm，可直接适配同规格的尼龙气管或PU流体管路，不需要额外加装转接头，减少了管路连接的泄漏点，同时插件根部做了R3的圆弧过渡，避免流体在接口处形成涡流造成压损，经实测该结构相比直角转接头可降低12%左右的接口局部阻力。

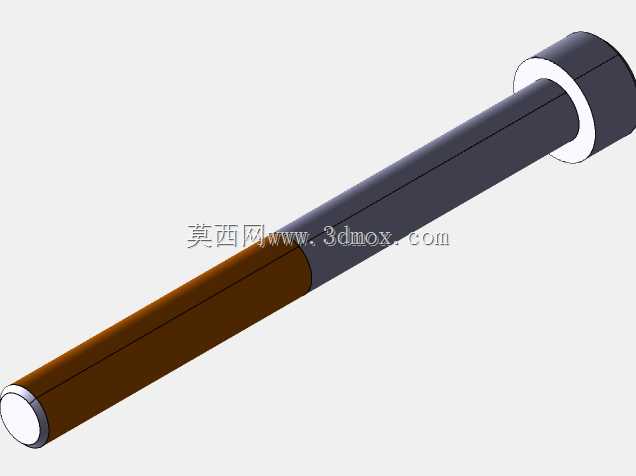

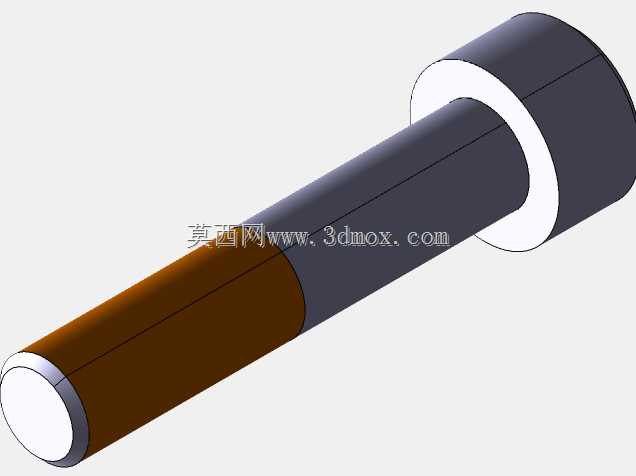

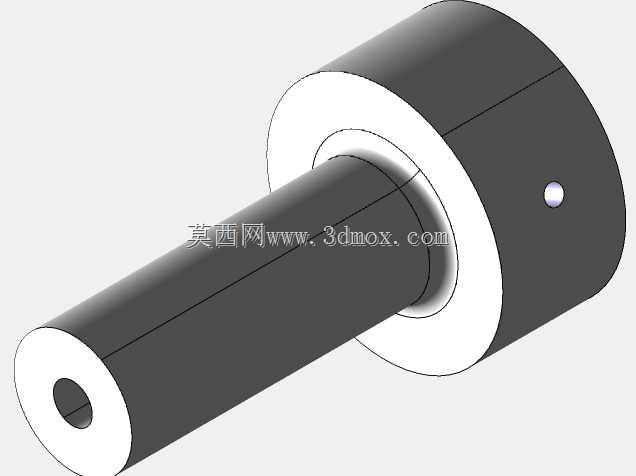

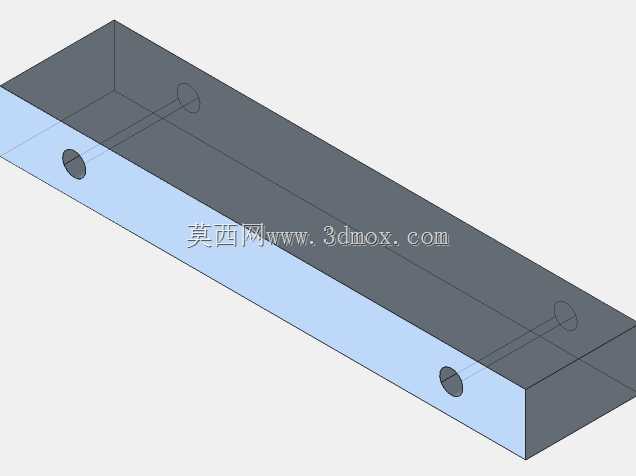

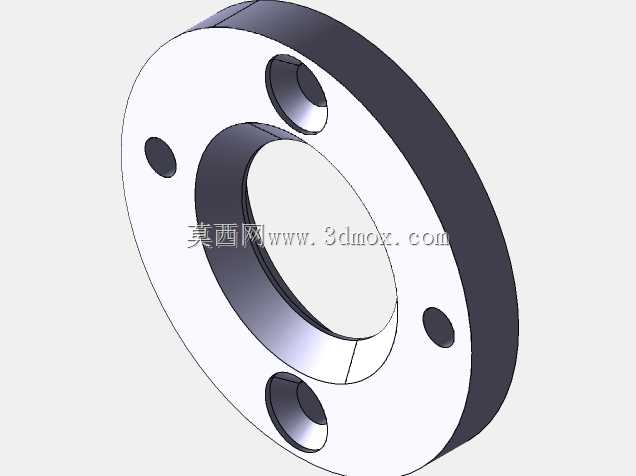

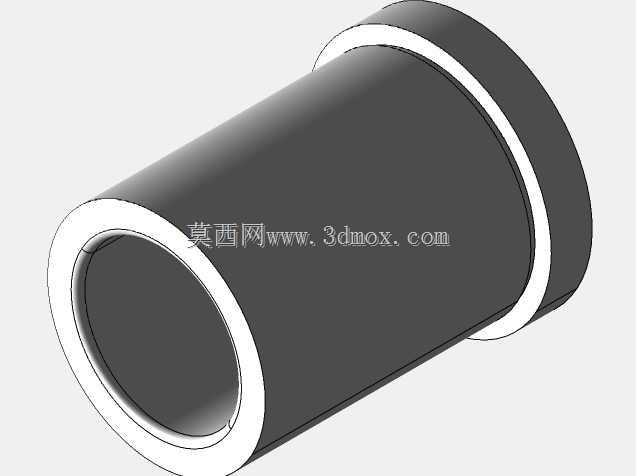

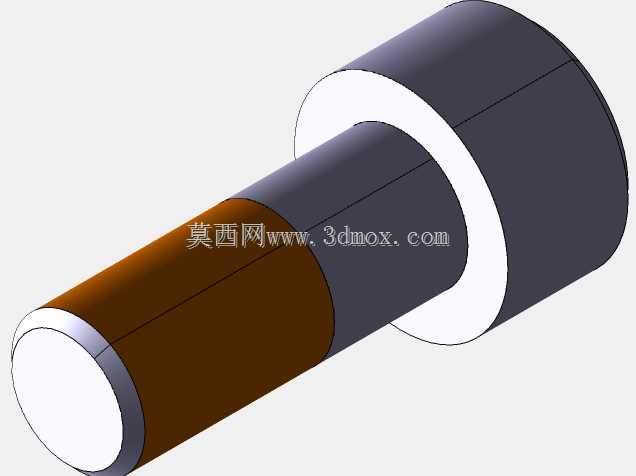

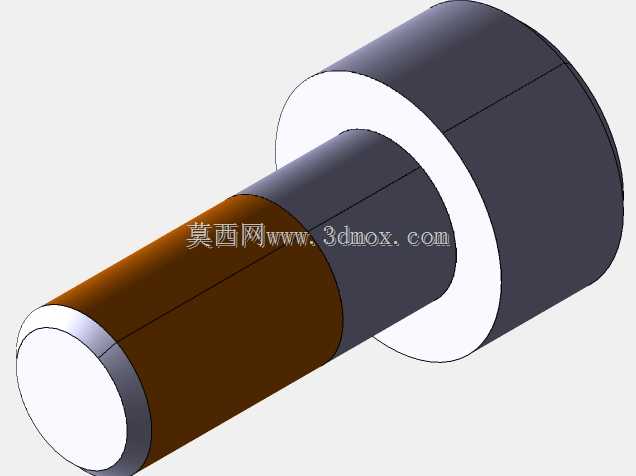

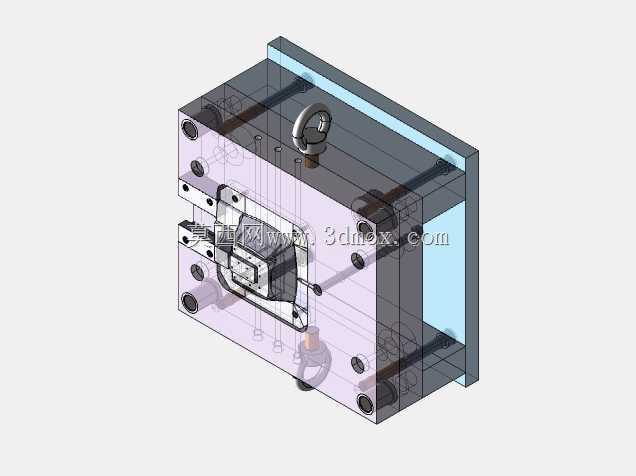

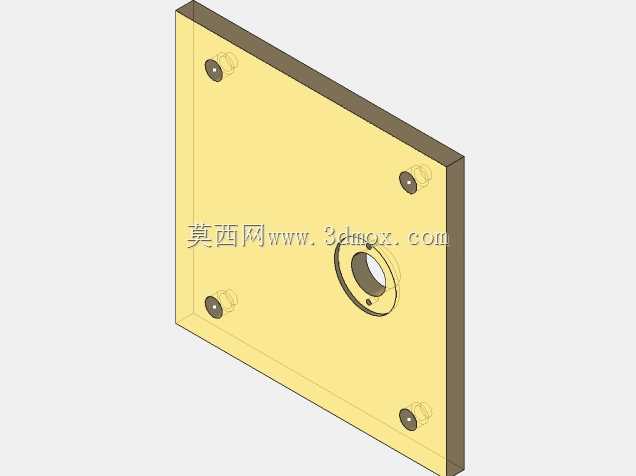

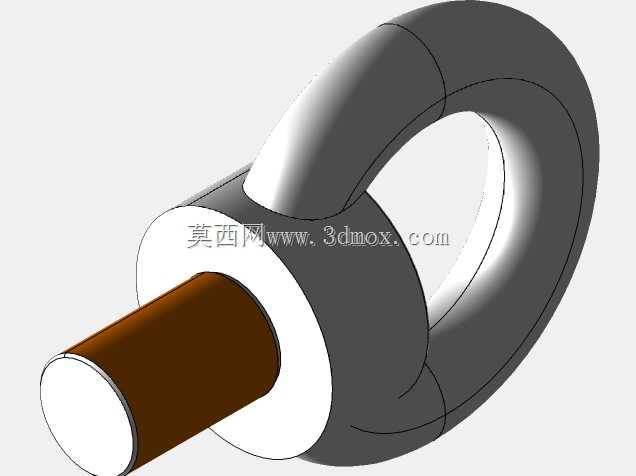

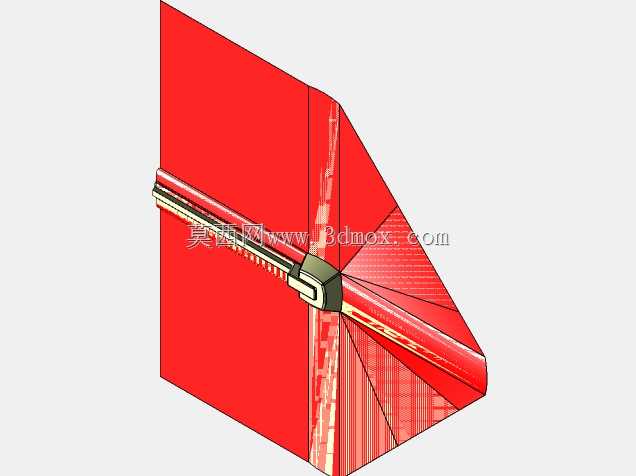

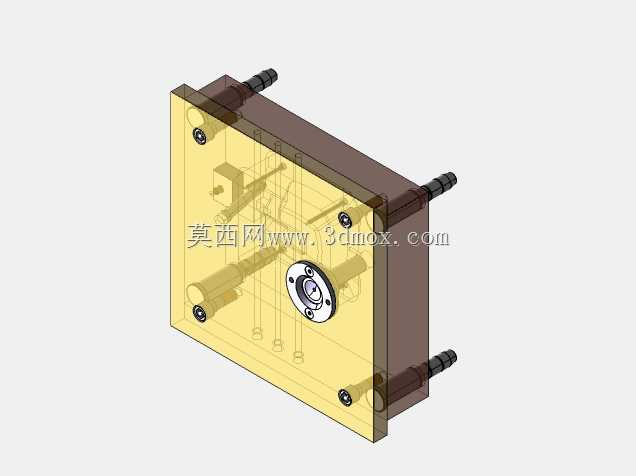

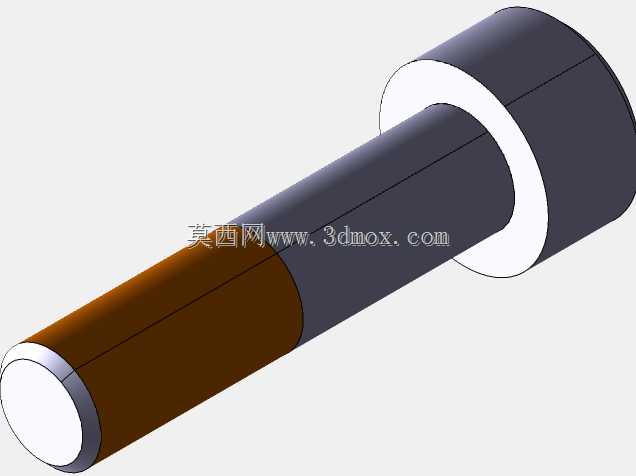

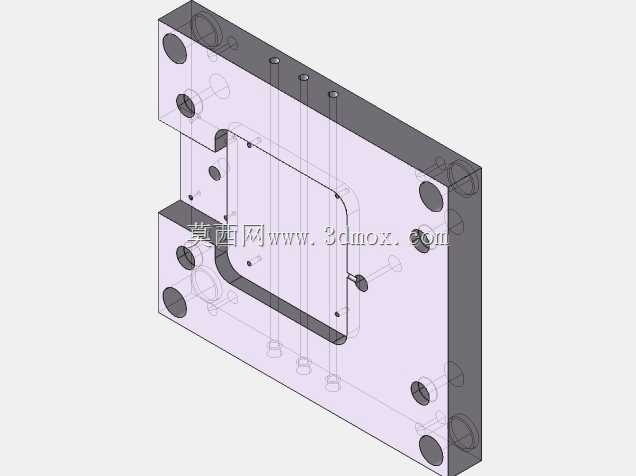

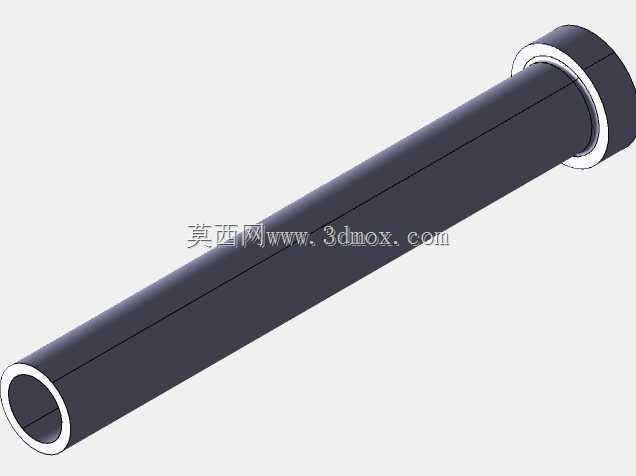

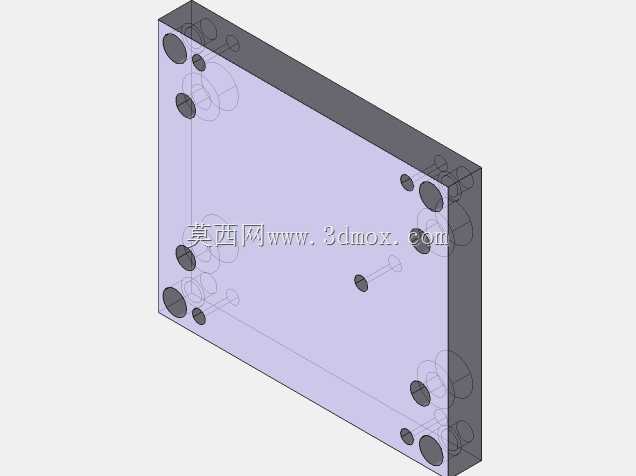

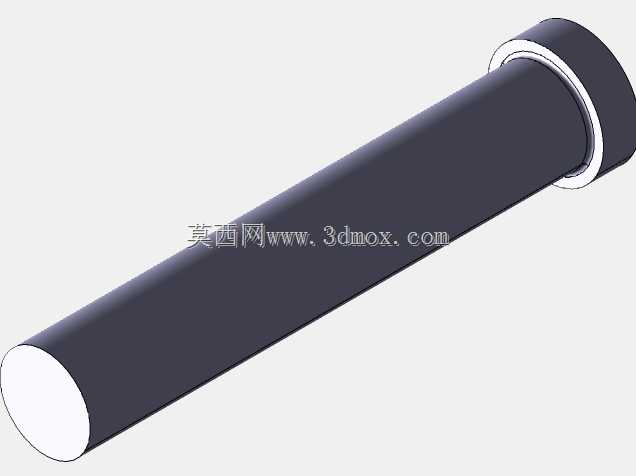

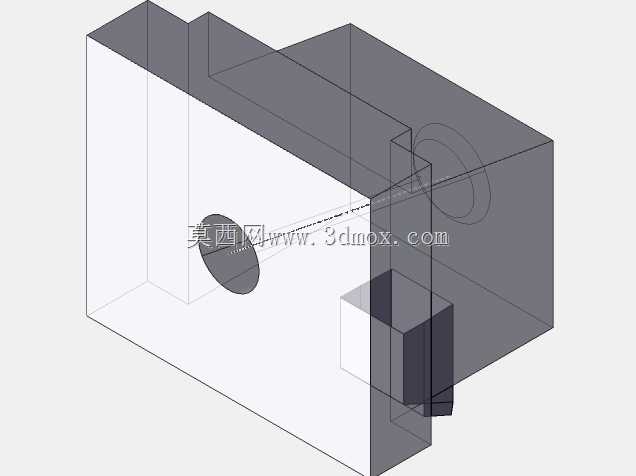

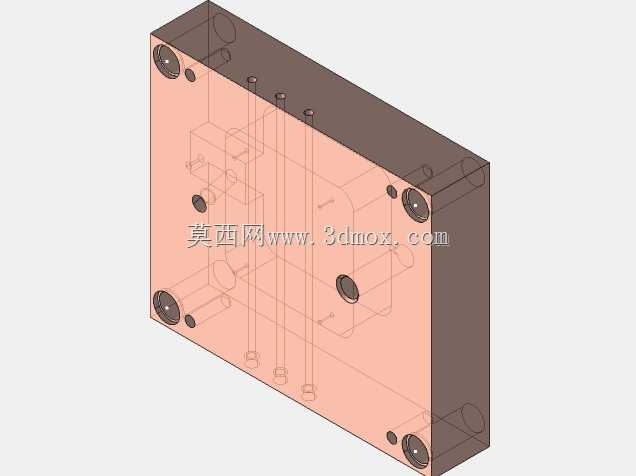

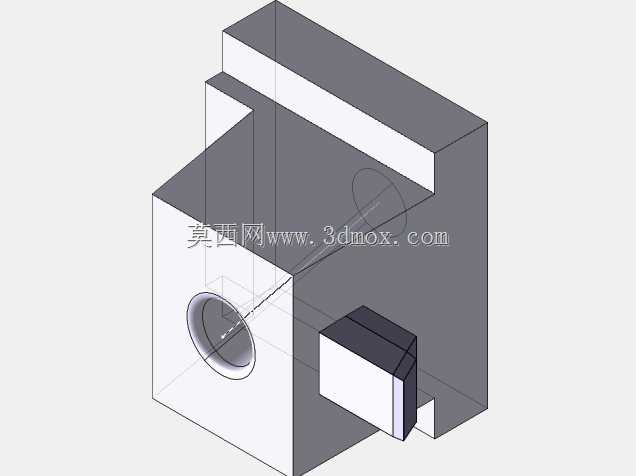

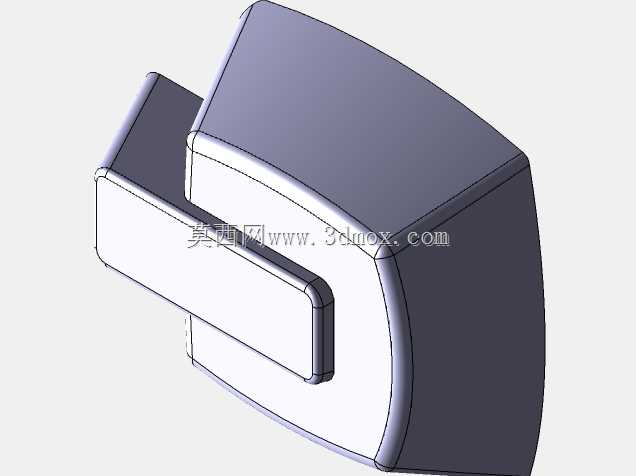

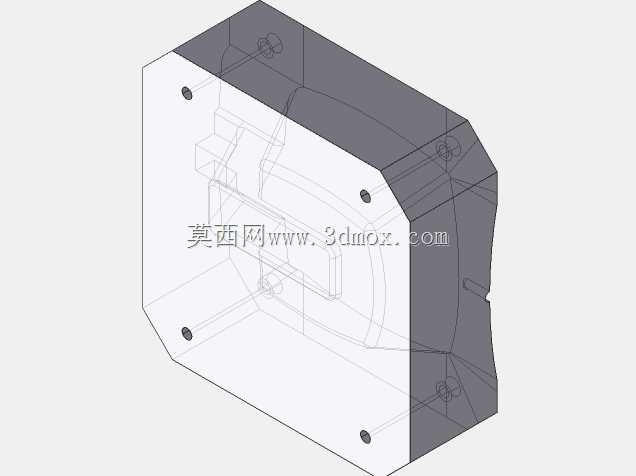

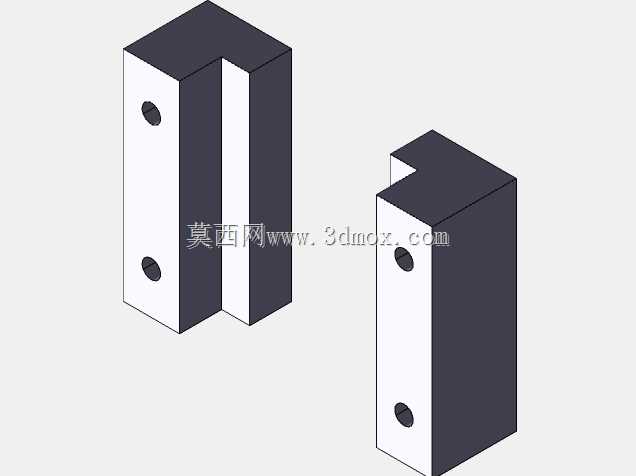

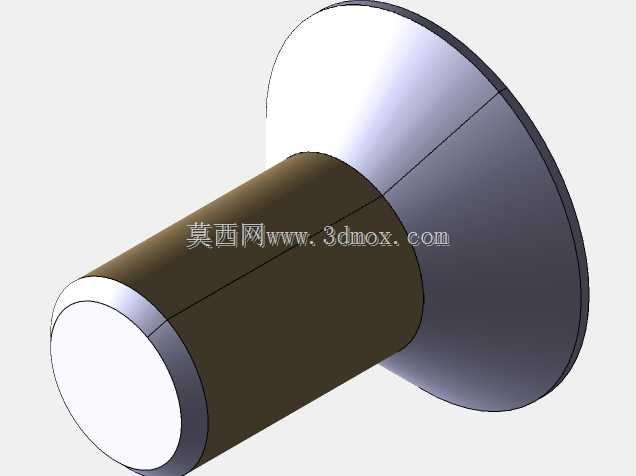

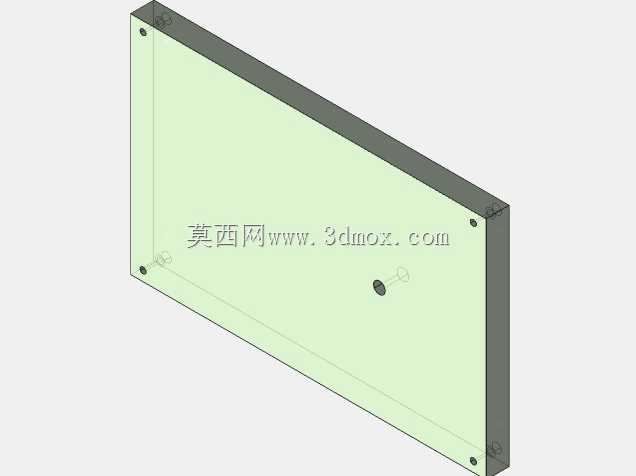

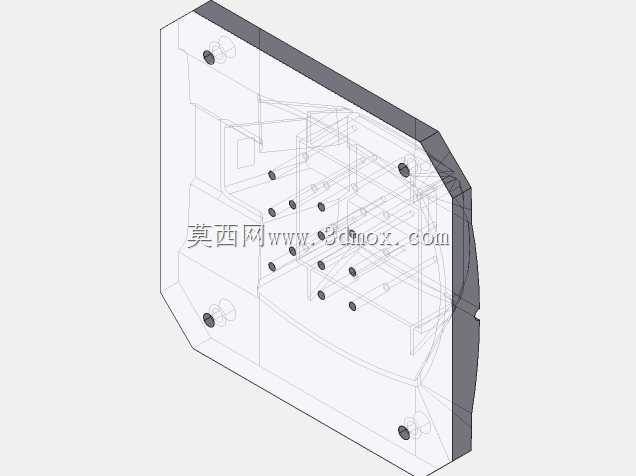

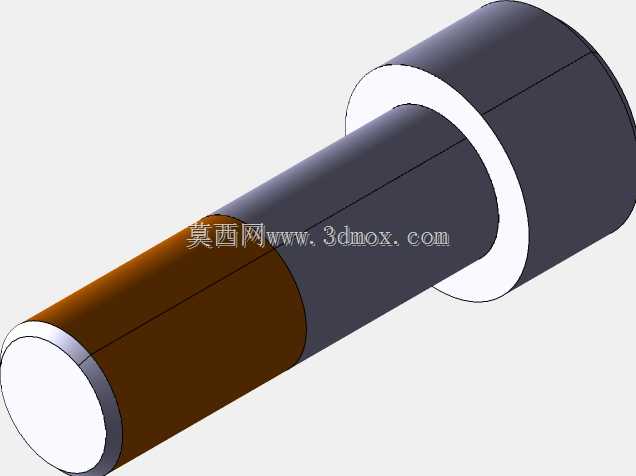

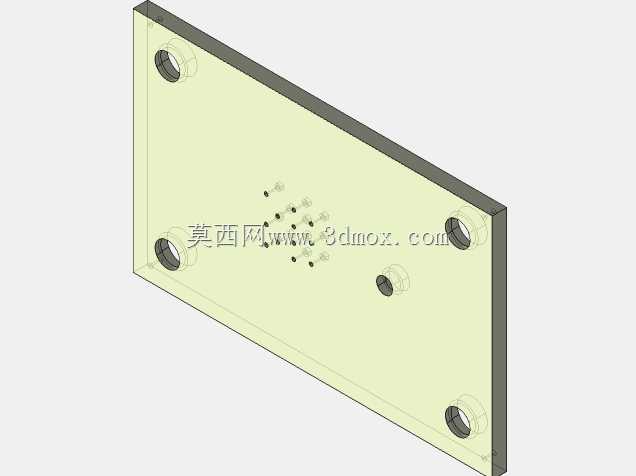

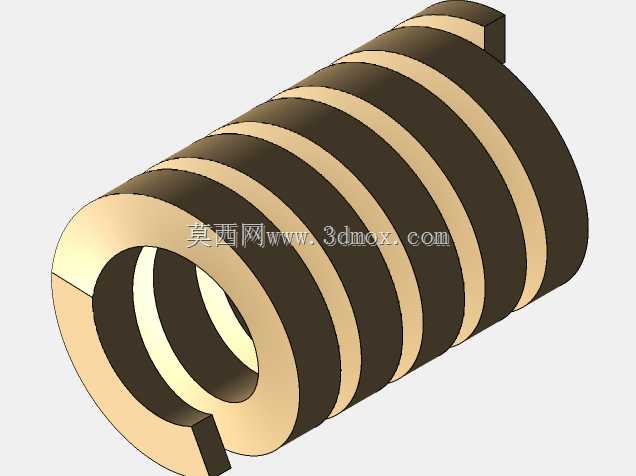

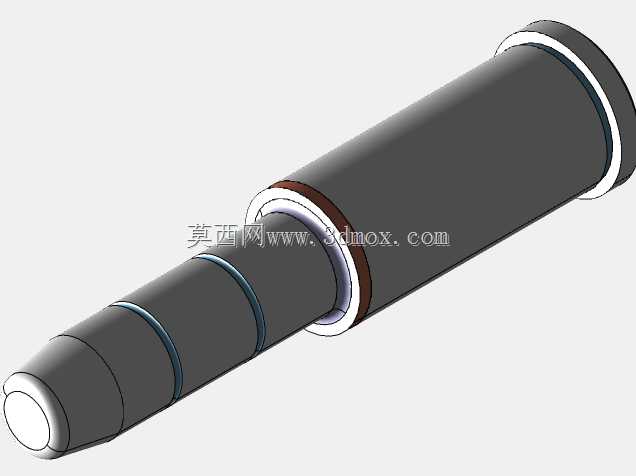

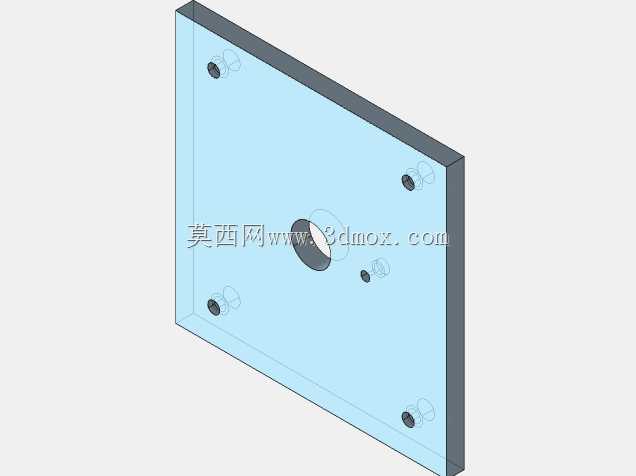

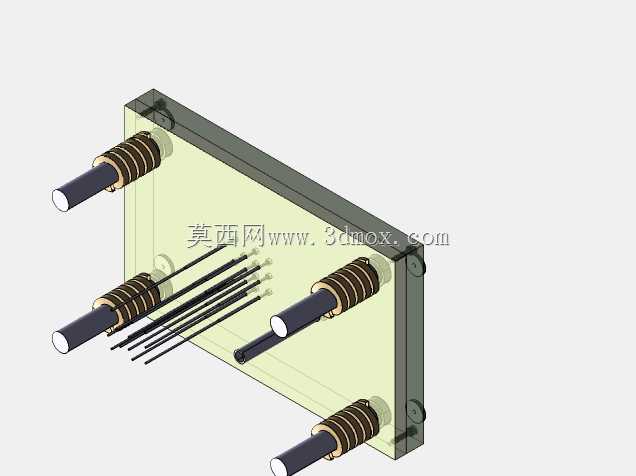

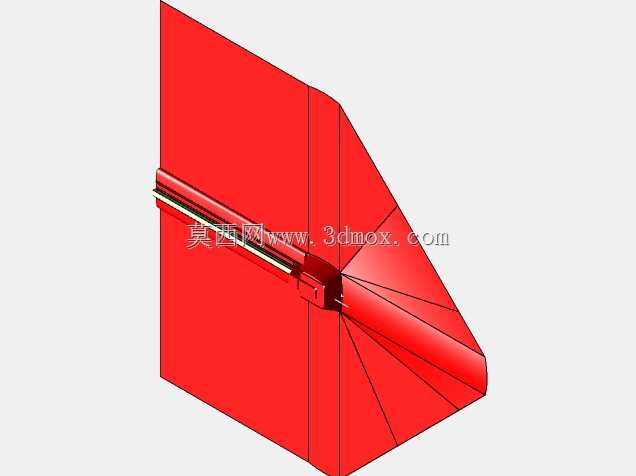

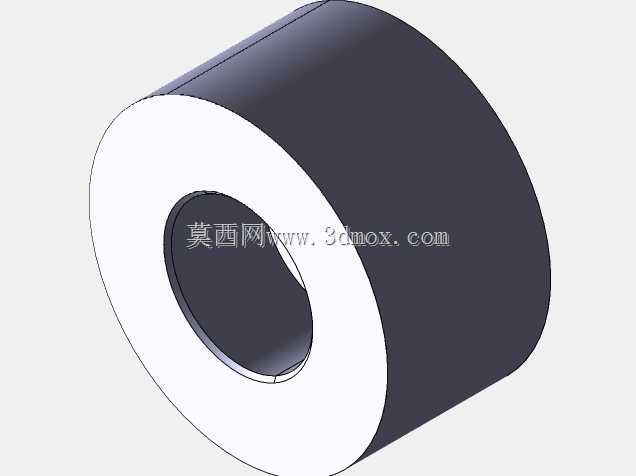

　　设计过程中优先考虑了模制生产的工艺可行性，端盖整体采用对称式结构布局，所有拔模角度统一设置为1.5°，内壁没有倒扣结构，不需要设计复杂的抽芯滑块，采用普通两板模即可完成注塑生产，大幅降低了模具加工成本。端盖顶面的均匀分布的凸筋结构，一方面是为了增强端盖的整体刚性，在1.5倍额定压力下不会出现鼓胀变形，另一方面也可以作为装配时的受力点位，方便工人徒手或者用简易扳手完成端盖的旋紧装配，不需要额外设计专用的工装夹具。

　　安装边界方面，这款端盖的最大外径为72mm，插件突出端盖主体的长度为28mm，整体装配后突出滤筒的总高度为35mm，相比常规带外接接头的端盖可节省近40%的安装空间，特别适合安装在设备内部管路排布密集的区域，不会和周边的管路、阀件产生干涉。端盖内侧设置的环形定位凸台，可直接卡接滤芯端部的中心孔，不需要额外加装滤芯压簧，装配时直接将滤芯套在凸台上即可完成定位，滤芯更换时的操作步骤更简单，日常维护的效率更高。针对模制生产可能出现的收缩变形问题，设计时在端盖内壁对应外凸筋的位置设置了等厚度的内加强筋，保证整体壁厚差不超过1mm，避免注塑过程中出现缩痕、气泡等缺陷，成品的尺寸一致性更好，批量装配时的互换率可达100%，不需要针对单个零件做修配调整。
