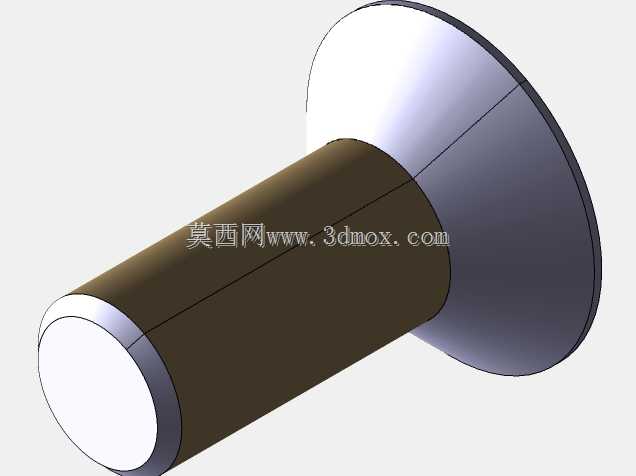

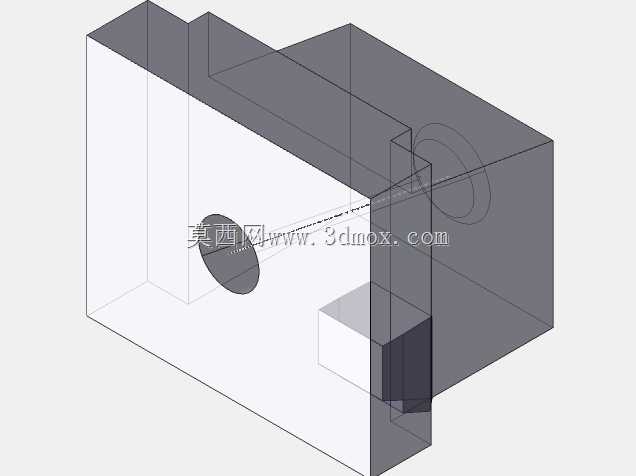

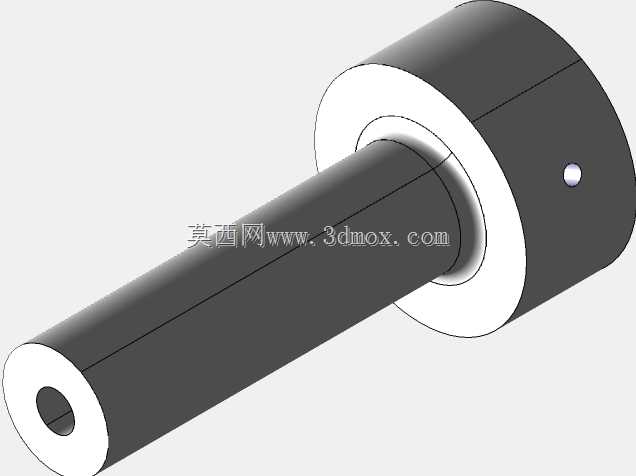

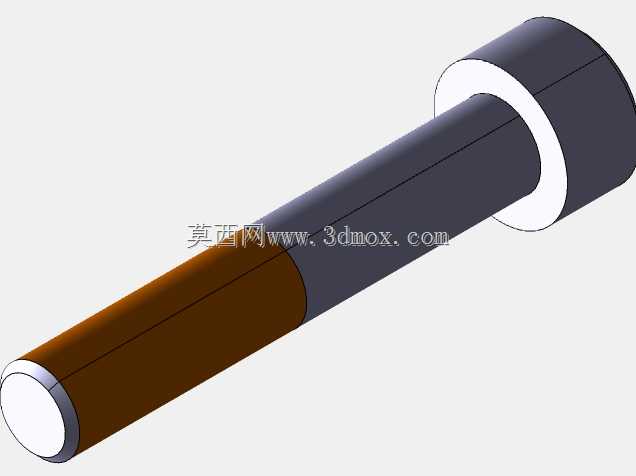

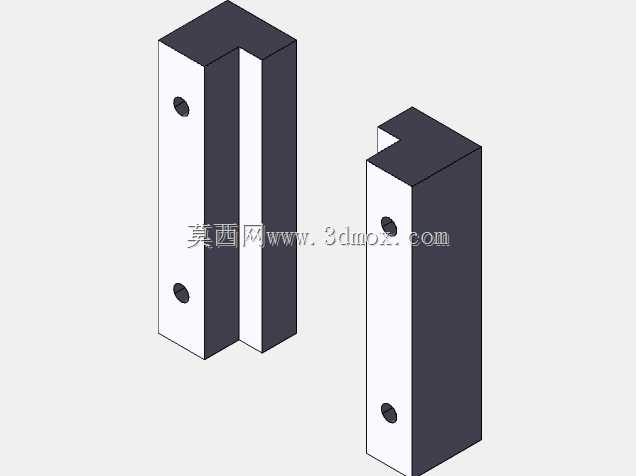

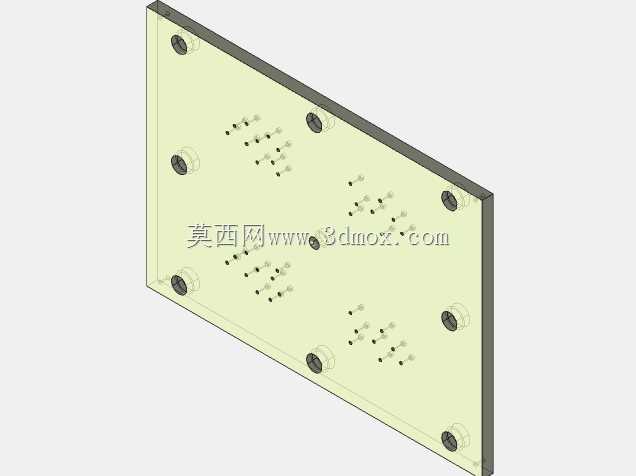

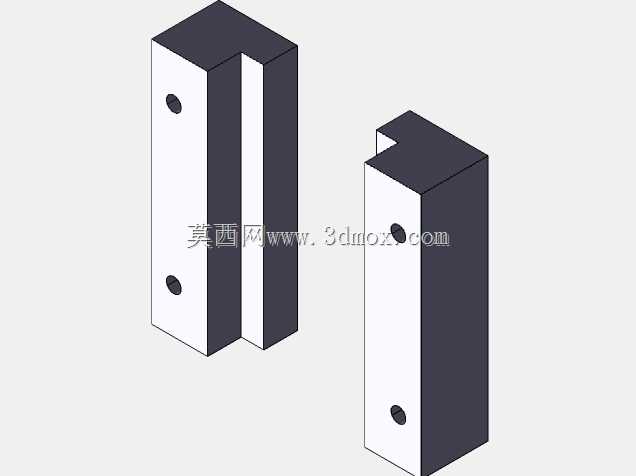

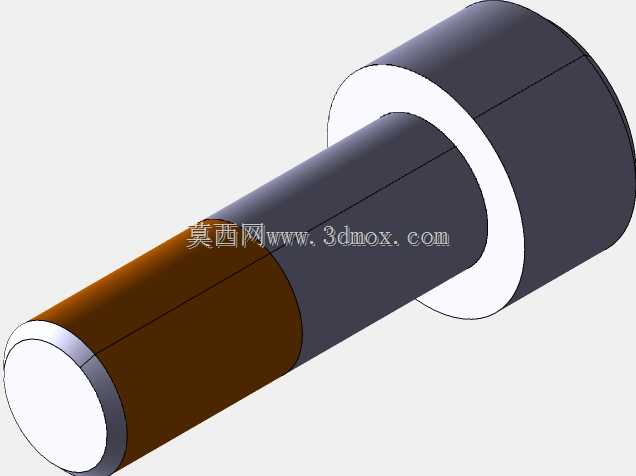

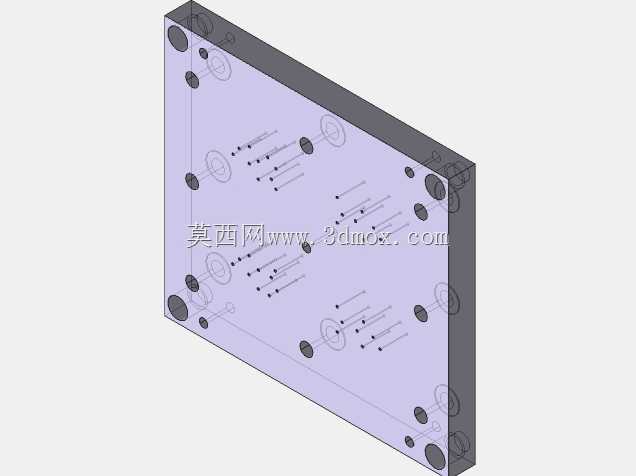

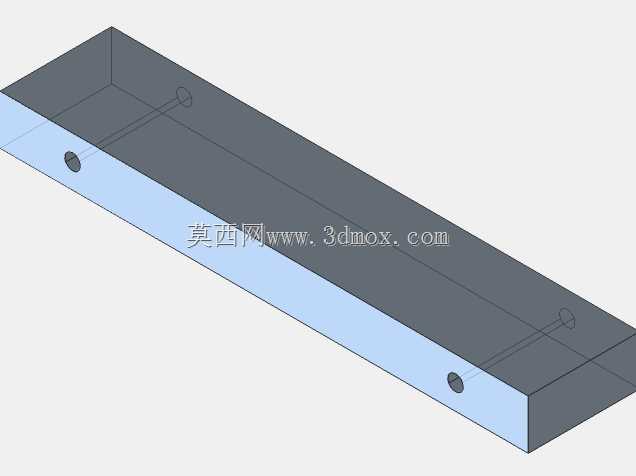

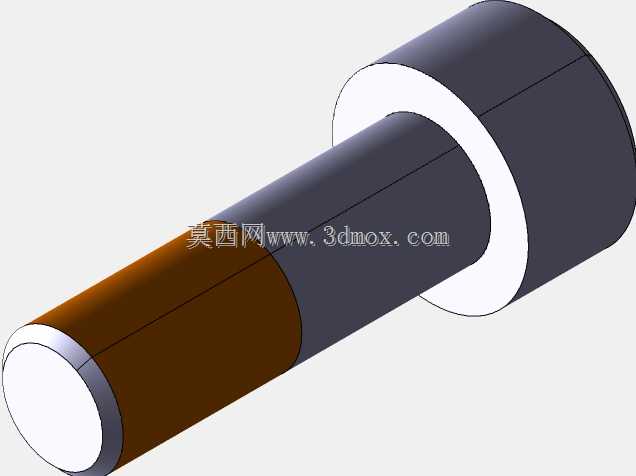

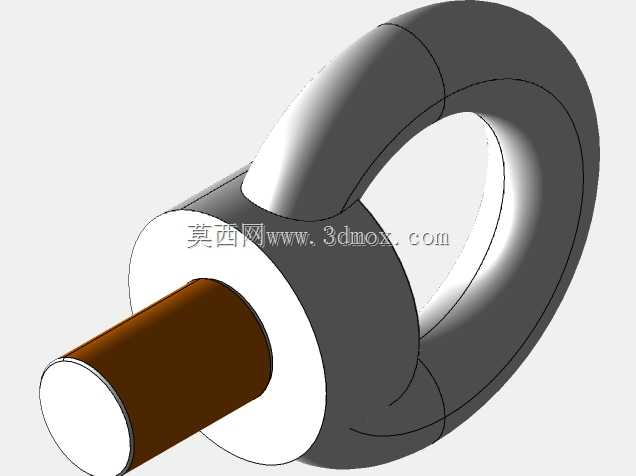

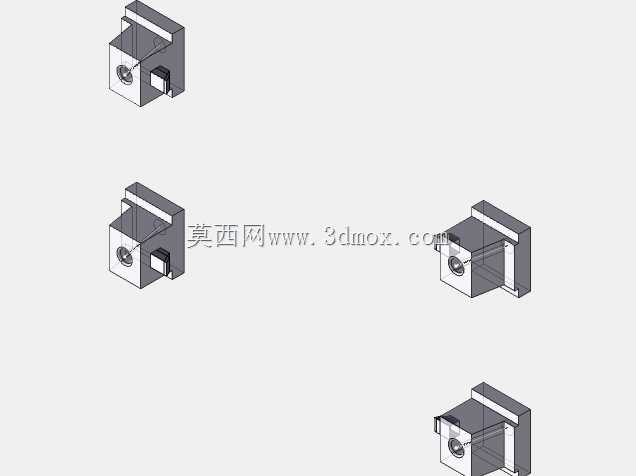

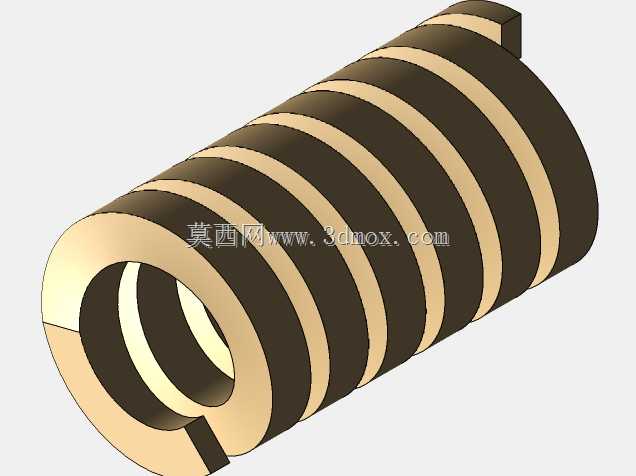

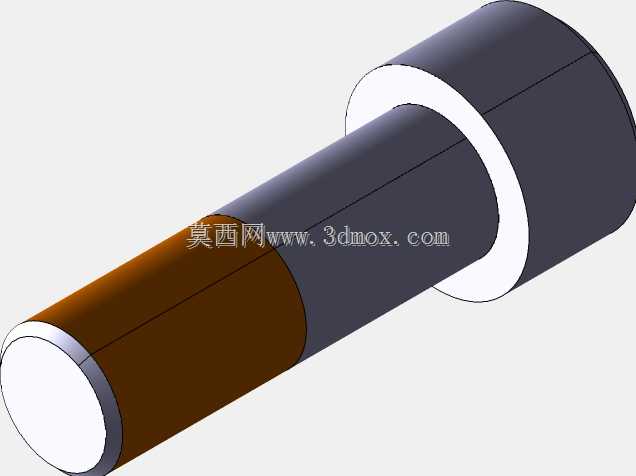

四腔滤清器端盖结构三维设计

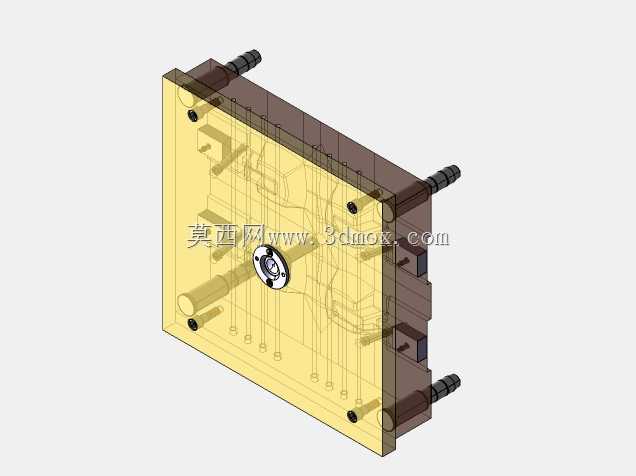

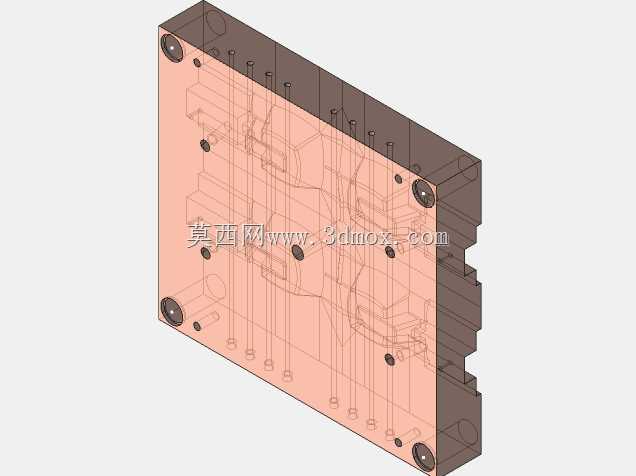

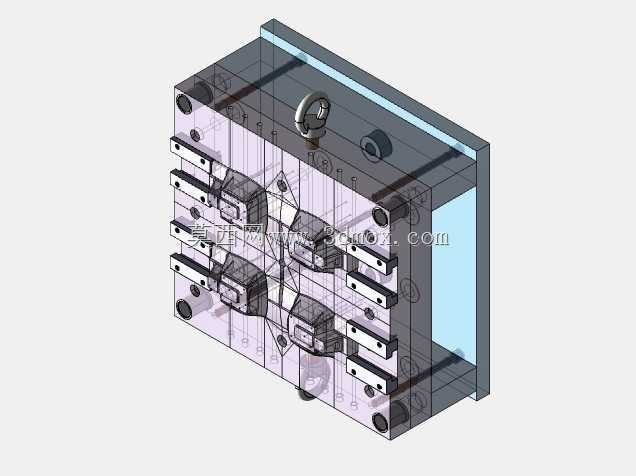

　　在流体过滤系统的整机配套场景中，滤清器端盖是承担滤芯定位、腔体密封、流道分隔的核心承载构件，本次设计的四腔结构端盖，主要适配多通路并行过滤的工况需求，常见于工业液压站回油过滤、车用燃油分级过滤、小型净水设备多滤芯集成等场景，相比单腔端盖，可在不扩大安装径向尺寸的前提下，将单路过滤拆分为四个独立过滤腔室，既可以实现不同精度滤芯的并行布置，也能在单腔出现堵塞时保留其余通路的通流能力，降低系统因过滤中断出现的故障风险。

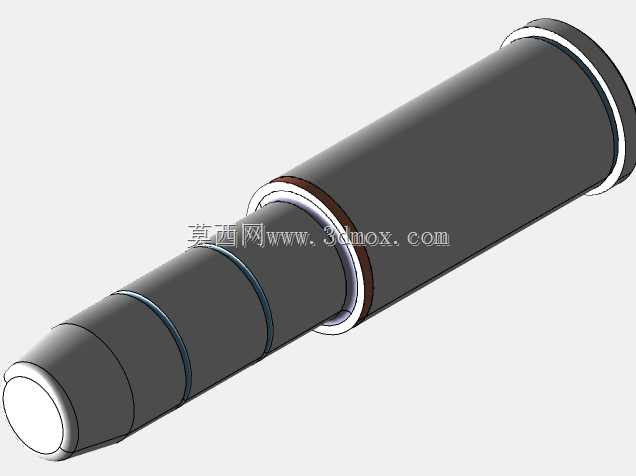

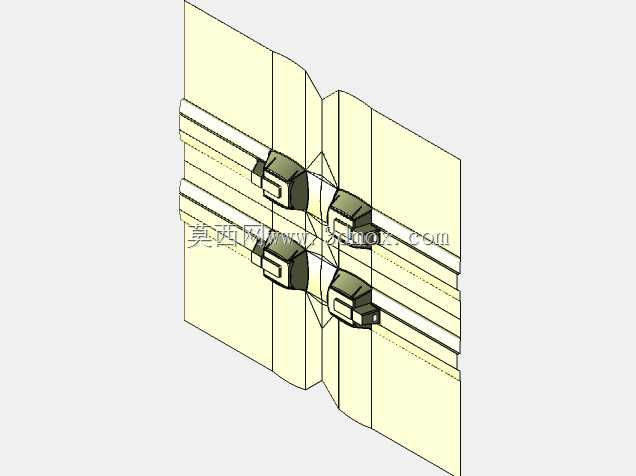

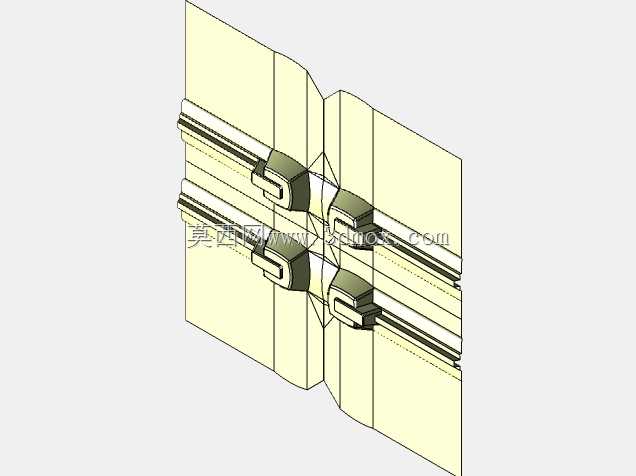

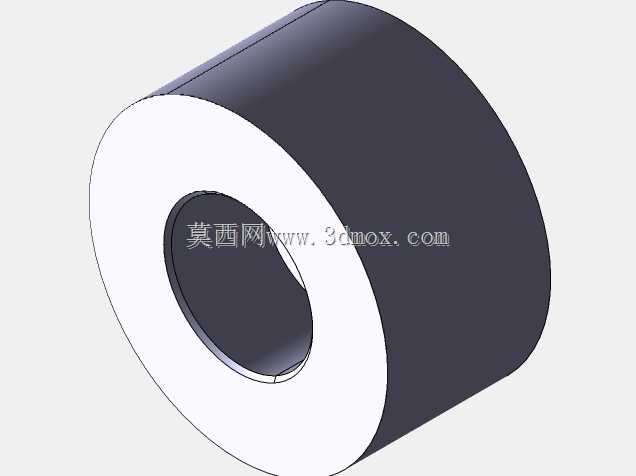

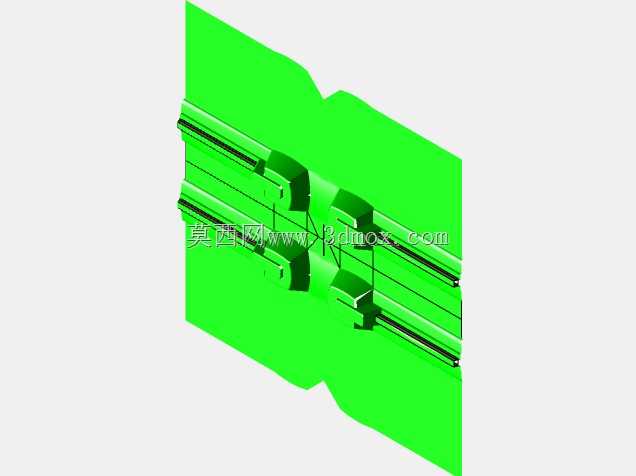

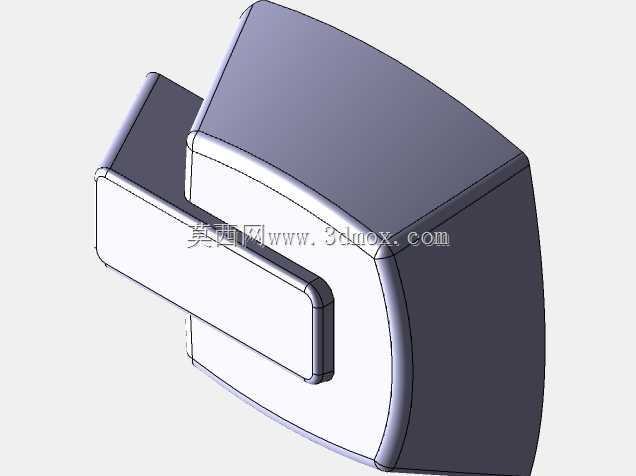

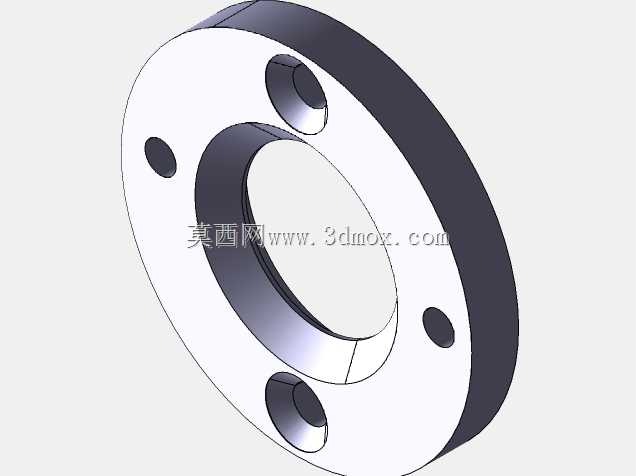

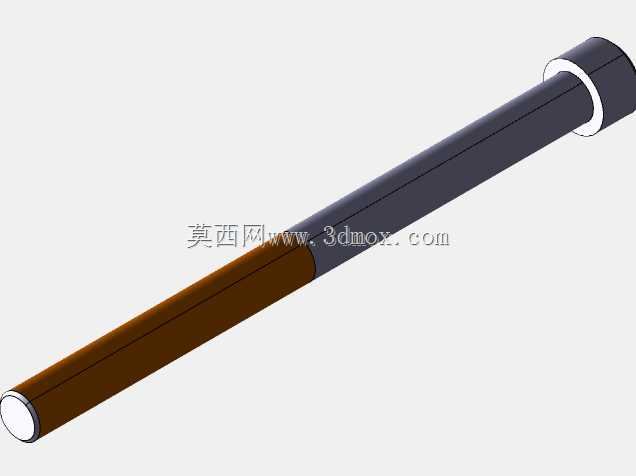

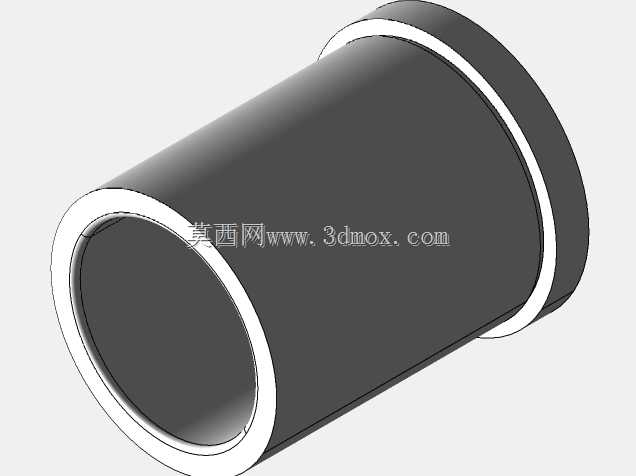

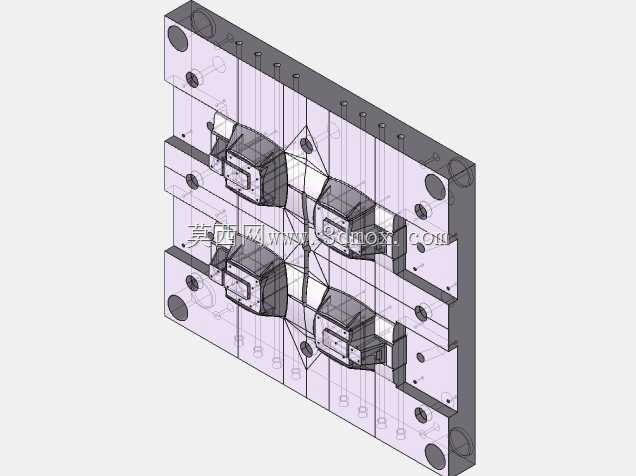

　　从结构设计逻辑来看，该端盖采用长筒式一体化成型思路，主体为等径圆柱结构，两端设置环形密封止口，一端的止口用于和滤清器外壳体的卷边配合压装，内置环形密封槽可适配O型圈或平垫片实现端面静密封，避免带压流体从壳体结合面渗漏；另一端的止口则用于和滤芯端板卡接，四个腔室之间通过内置的径向筋条完成分隔，筋条厚度根据额定工作压力做等强度校核，既保证腔室之间的密封隔离，避免未过滤流体串流到洁净侧，也尽可能减少筋条占用的通流面积，降低流体通过端盖时的局部压力损失。

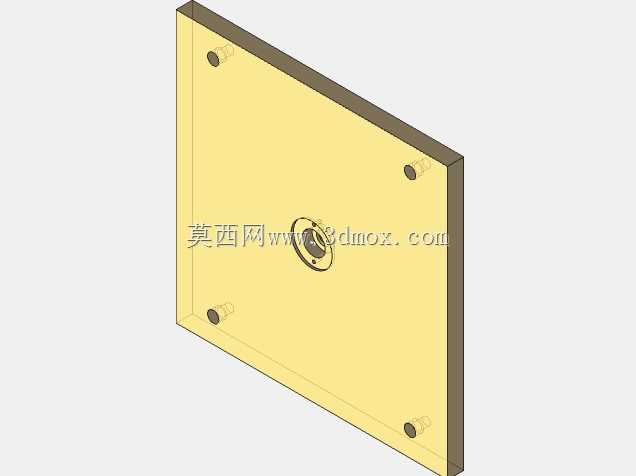

　　安装边界方面，该端盖的外径与配套滤清器壳体的内径采用基孔制间隙配合，配合公差控制在H8/f7区间，保证压装时的装配便利性，同时不会出现过大的配合间隙导致密封件偏斜；端盖的轴向长度根据滤芯的安装深度确定，预留了密封件压缩量的调整空间，四个腔室的通流孔采用等面积设计，保证每个腔室的流量分配均匀，避免单腔流量过大导致滤芯局部过早堵塞。端盖外表面不设置额外的凸台或安装耳，整体外圆保持完整圆柱面，适配外壳体的旋压封装工艺，适合批量生产时的快速装配。

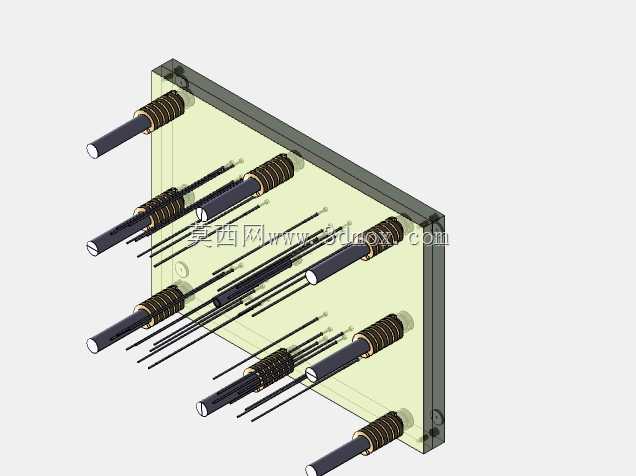

　　在功能特性上，该端盖除了基础的承载密封作用，还兼顾了滤芯的轴向定位功能，端盖内侧设置的四个环形定位台阶，可直接卡入滤芯端盖的定位槽内，不需要额外的粘接或紧固件连接，减少装配工序；端盖的材质适配场景较广，若用于燃油过滤场景可选用玻纤增强尼龙材质，兼顾耐油性能与结构强度，若用于液压系统则可选用铝合金压铸成型，降低整体重量同时保证耐压能力，若用于水过滤场景可选用食品级PP材质注塑成型，满足卫生要求。设计过程中对端盖的受压变形量做了仿真验证，在额定1.2MPa工作压力下，端盖的最大变形量不超过0.1mm，不会出现密封面脱开、筋条断裂的问题，满足常规工业过滤场景的使用要求。
