离心泵闭式叶轮三维结构设计

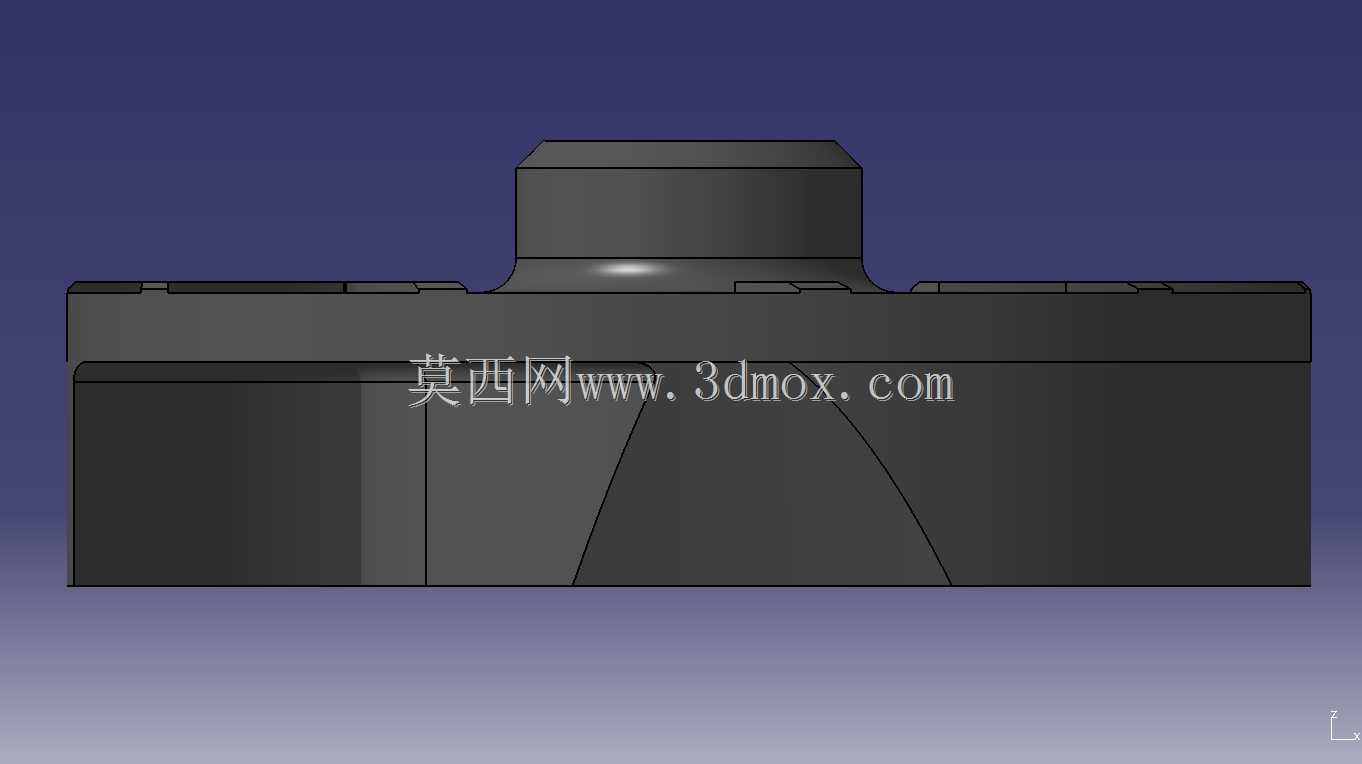

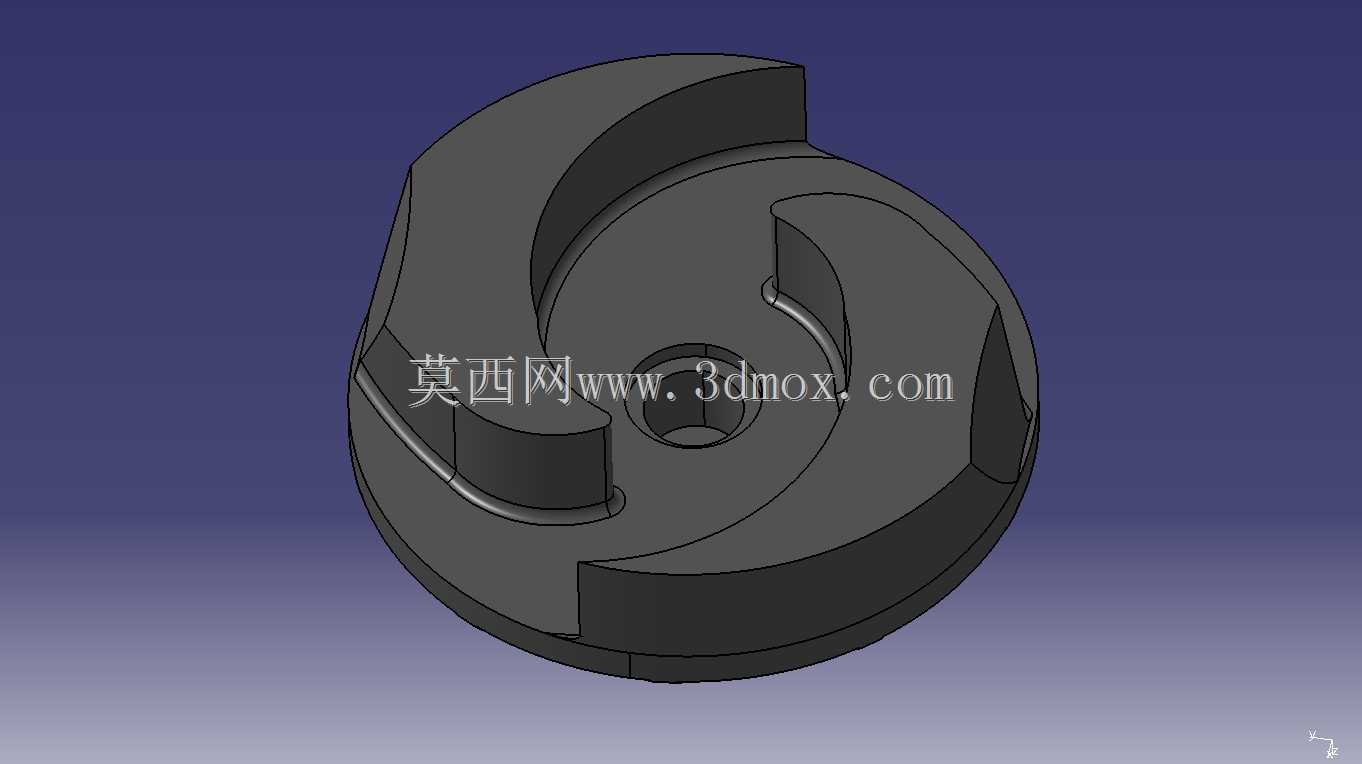

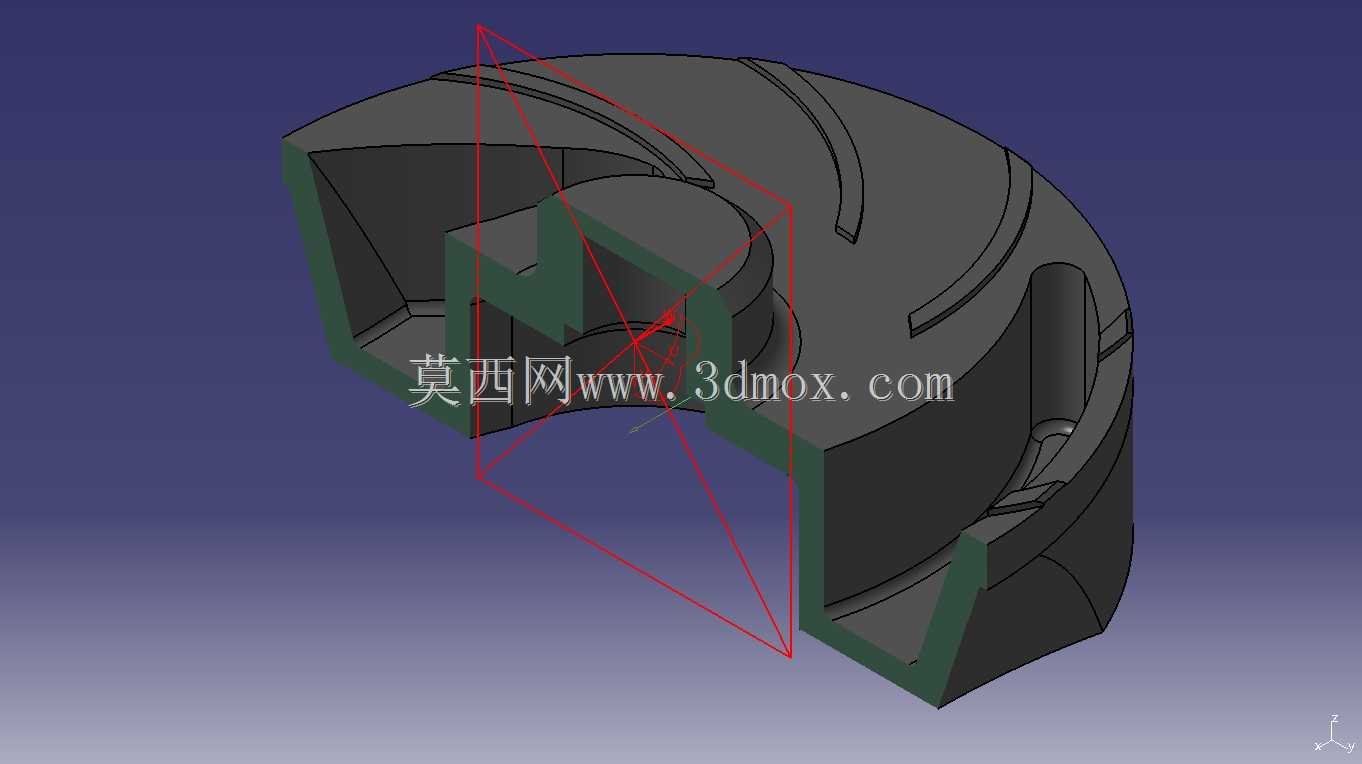

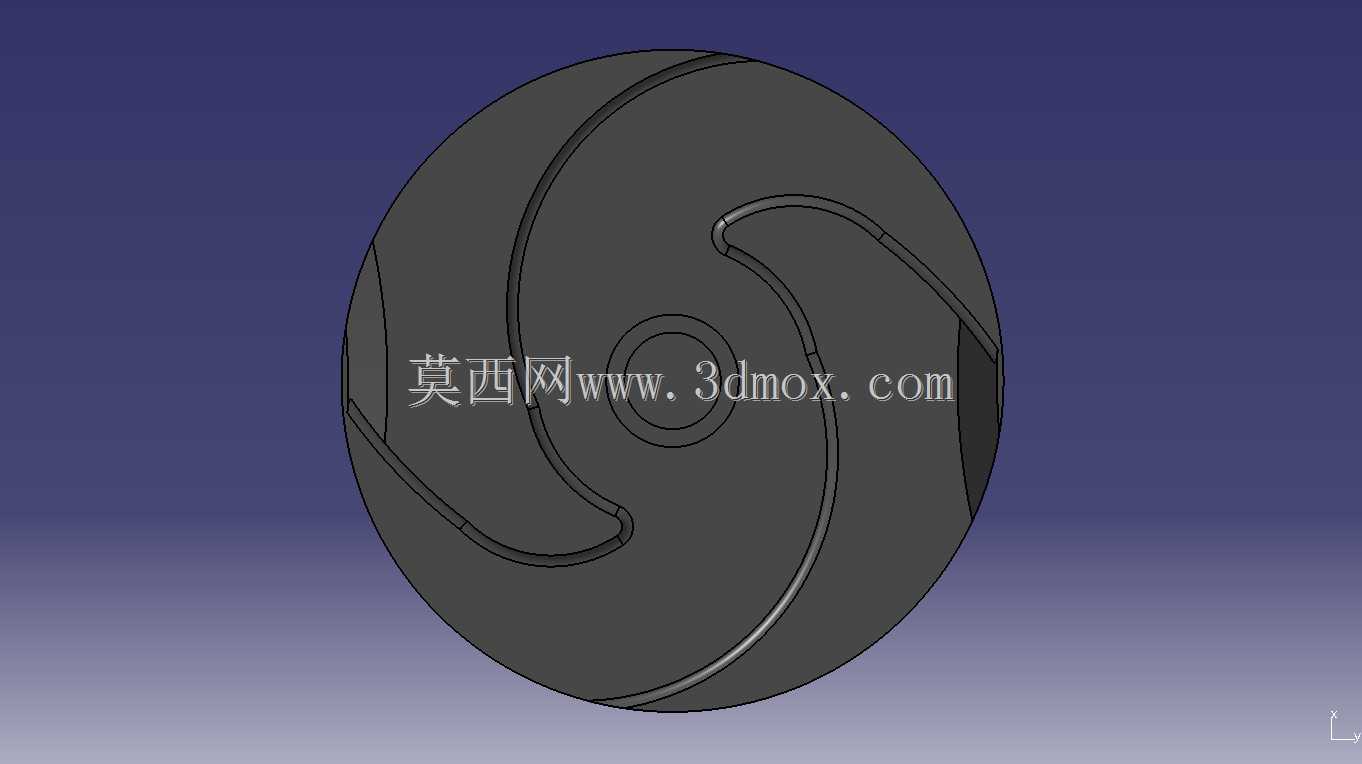

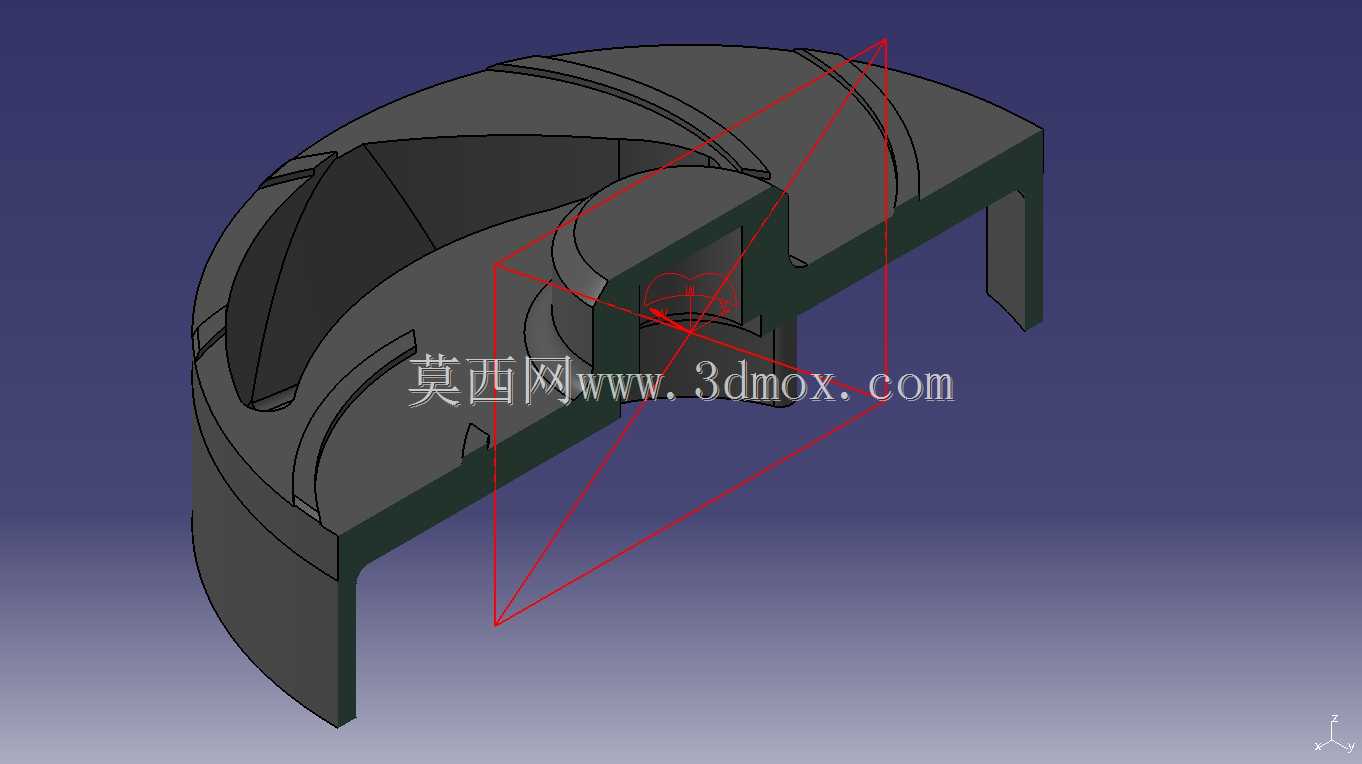

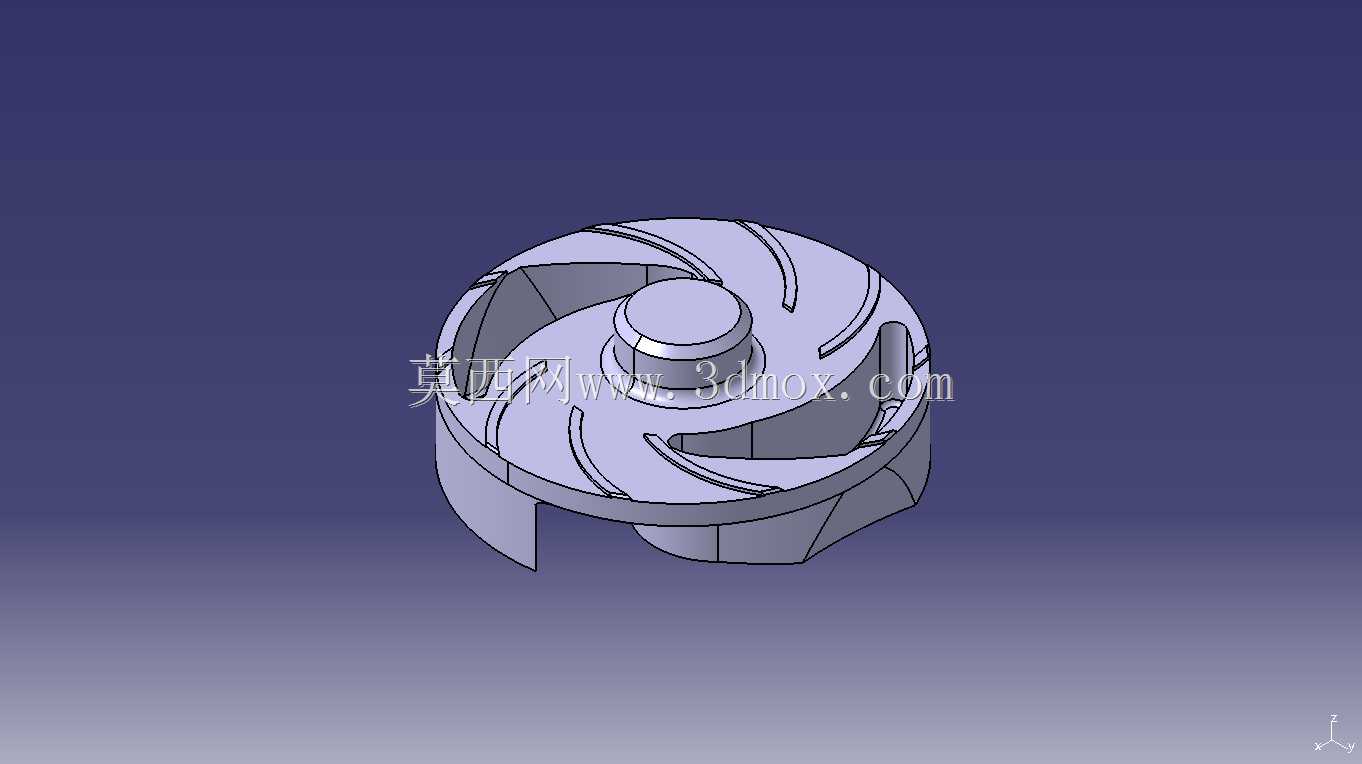

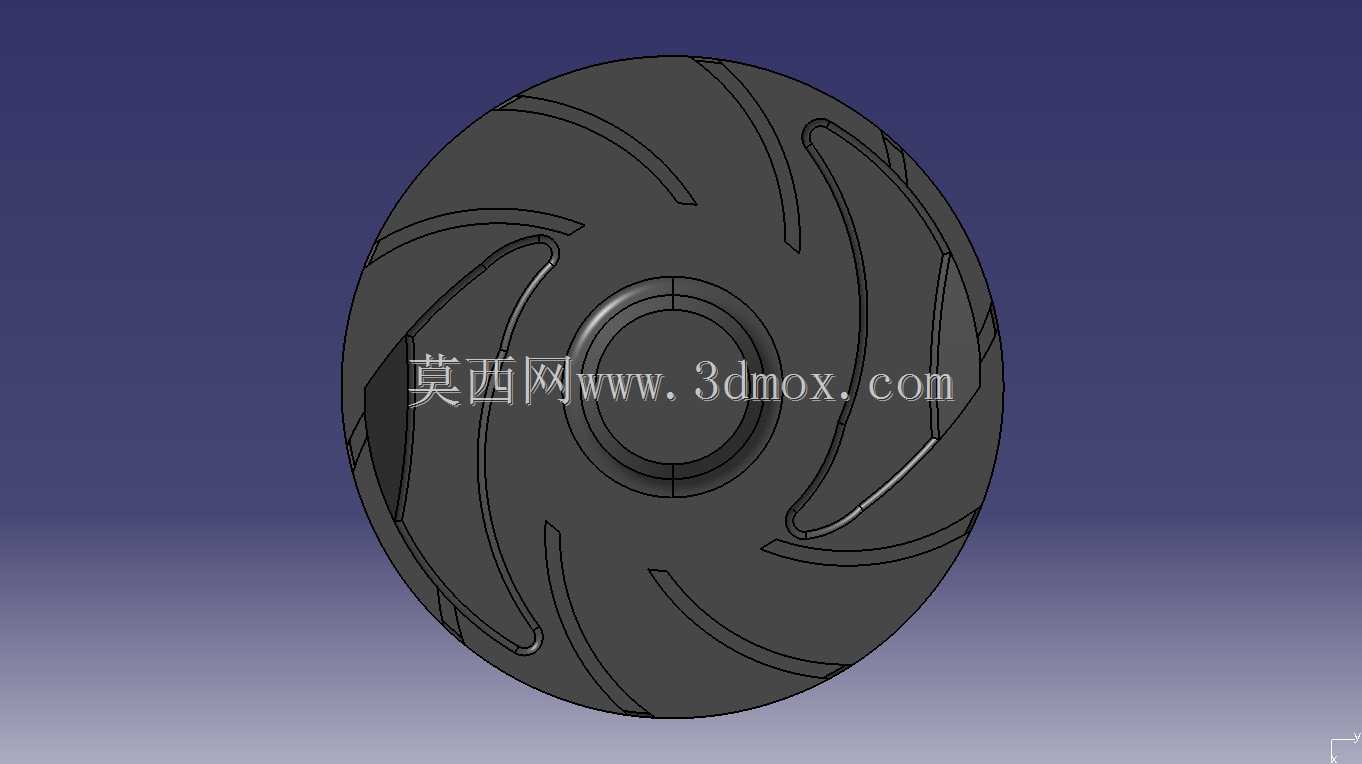

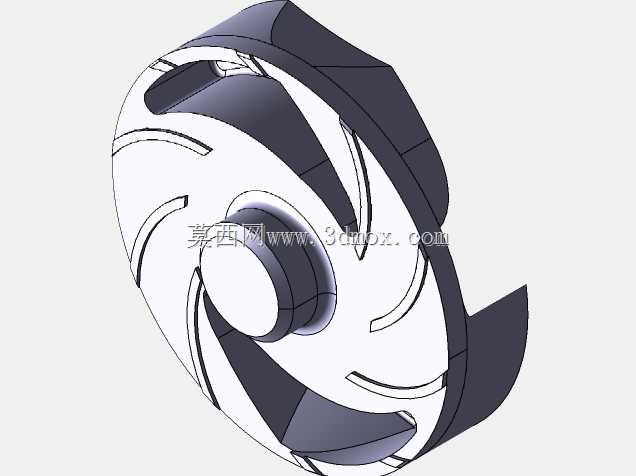

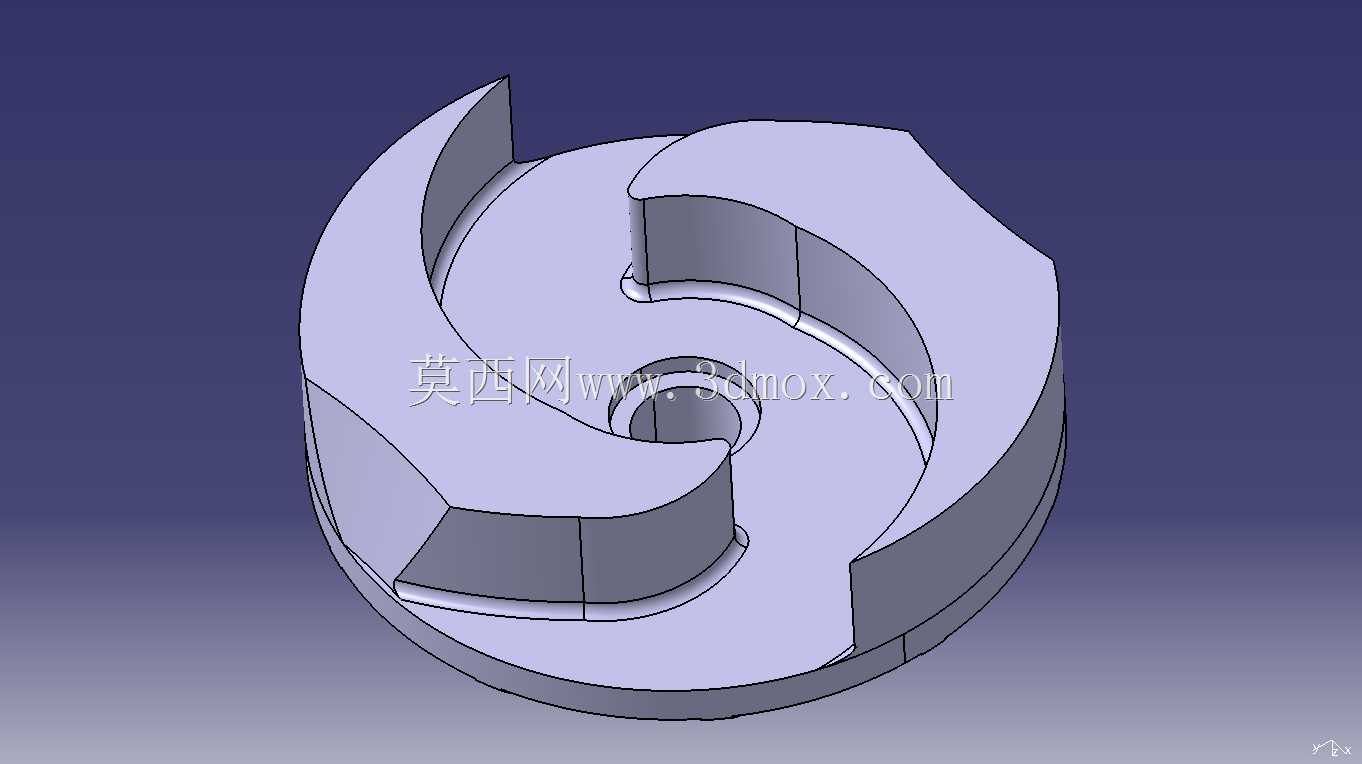

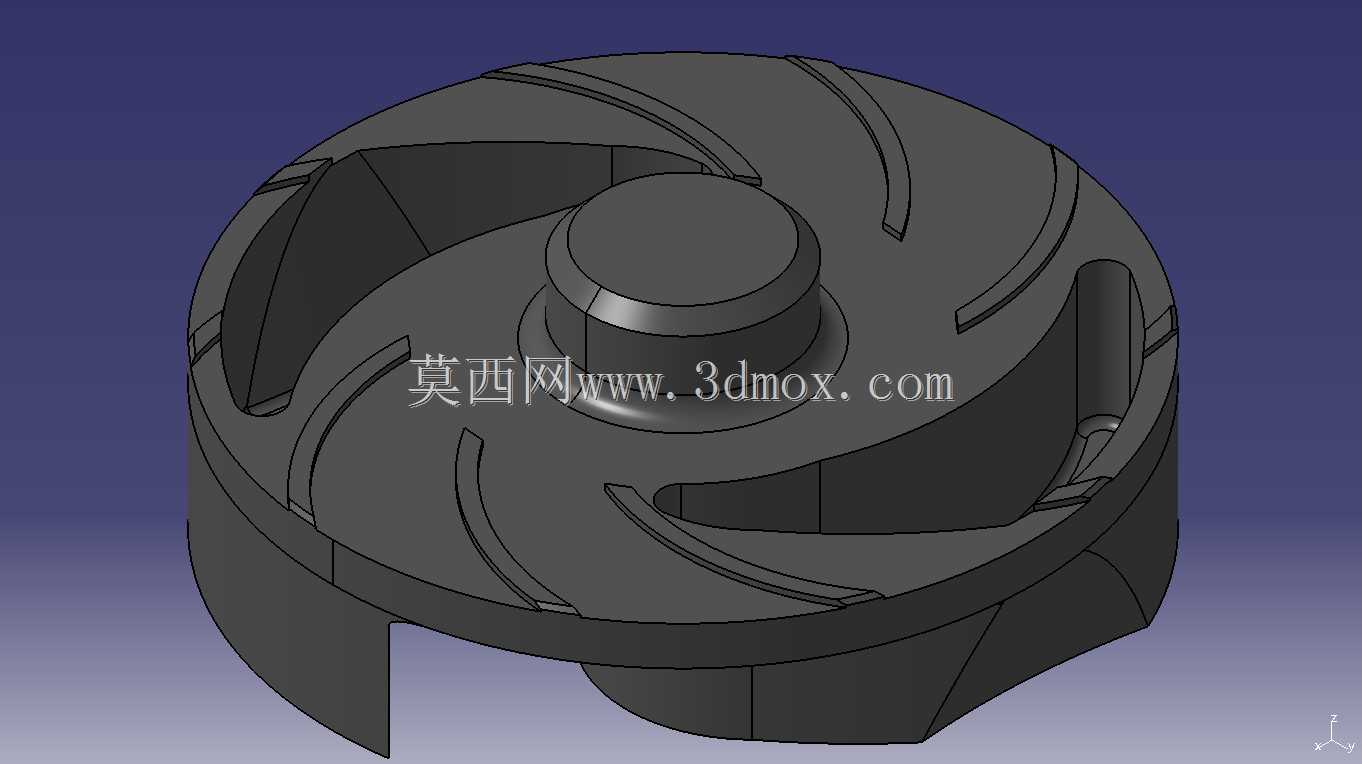

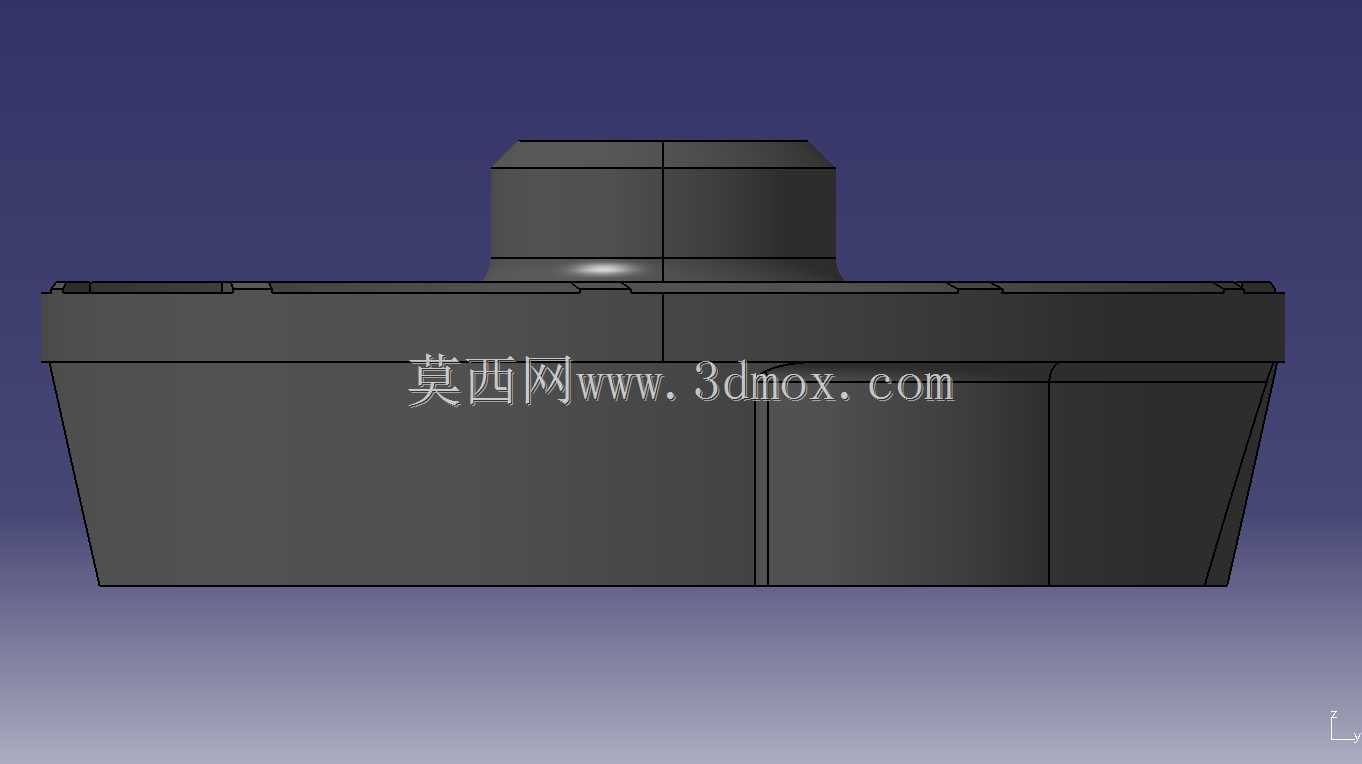

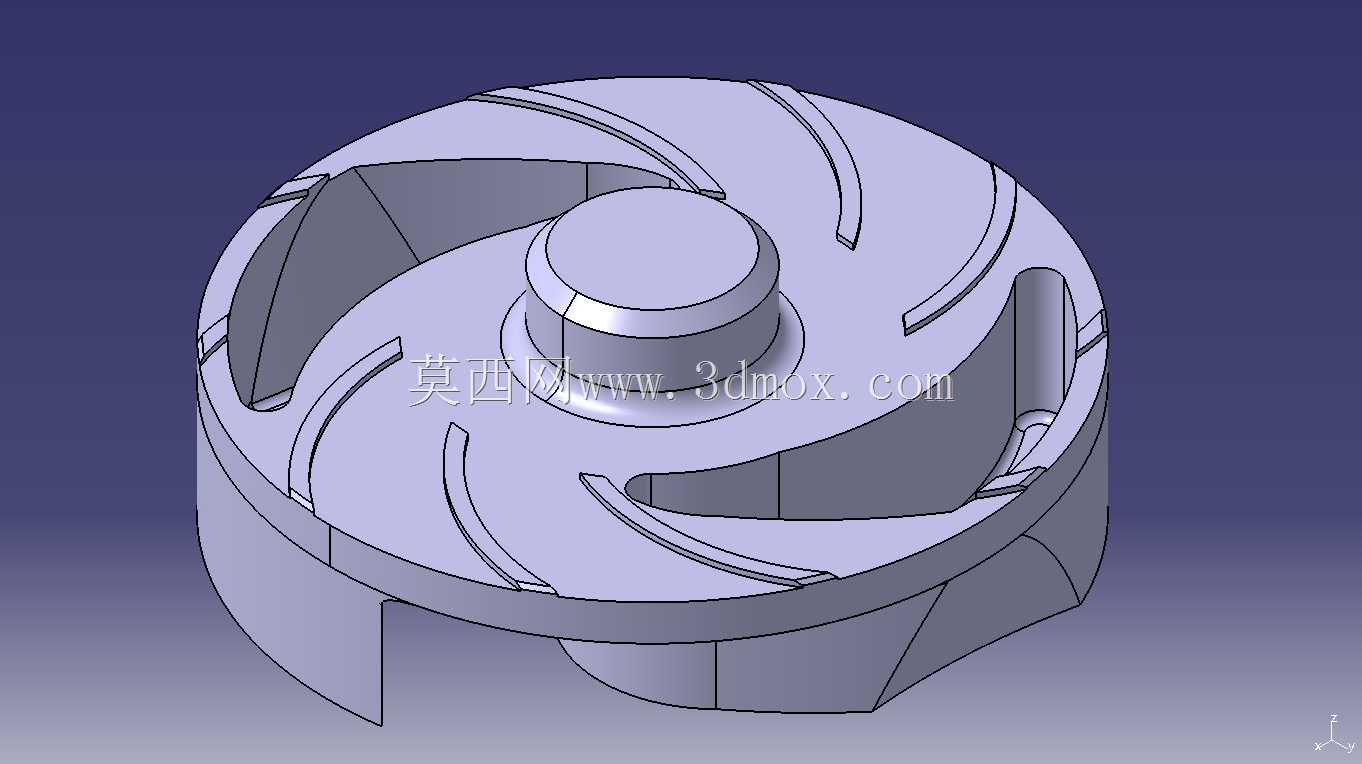

　　该叶轮作为离心泵核心过流做功部件，直接决定泵组的水力效率、运行稳定性与汽蚀性能，广泛应用于清水输送、循环增压、给排水工程、工业流体输送等场景，是单级单吸离心泵、多级离心泵首级/次级叶轮的典型结构形式。从结构设计来看，该叶轮采用闭式叶轮构型，包含前盖板、后盖板、扭曲叶片与轮毂一体化结构，叶片采用空间扭曲型线设计，可适配不同比转速工况下的流体流动规律，减少流体在叶轮流道内的脱流、漩涡损失，提升流体能量转换效率。叶片进口边做了圆滑修型处理，可降低流体进口冲击损失，优化叶轮进口汽蚀性能，适配一定范围的入口介质含气工况，减少运行过程中的振动与噪声。轮毂部位设计有与泵轴配合的安装定位止口，可通过键连接实现扭矩传递，

　　后盖板侧可根据密封需求设置密封环安装位，与泵体密封环配合形成节流间隙，减少叶轮出口高压流体向进口侧的回流泄漏，提升泵组容积效率。安装边界方面，叶轮入口直径与泵体吸入室出口尺寸匹配，出口宽度适配泵体压水室入口宽度，叶轮外径与压水室基圆直径预留合理间隙，避免运行过程中叶轮与泵体发生刮蹭，同时保证流体从叶轮出口顺畅进入压水室完成动能到压能的转换。设计过程中需兼顾叶片出口角、叶片数、包角等参数的匹配，叶片数选取兼顾流道过流能力与叶片对流体的约束能力，避免叶片数过少造成流道扩散度过大引发流动分离，或叶片数过多造成流道堵塞增大摩擦损失。叶轮前后盖板的厚度设计兼顾结构强度与流道过流面积，在满足高速旋转下的离心力强度要求、介质压力载荷要求的前提下，

　　尽可能减小盖板厚度，降低叶轮整体转动惯量，减少泵组启动过程中的扭矩冲击。该结构叶轮可适配铸铁、铸钢、不锈钢、工程塑料等多种材质加工，可根据输送介质的腐蚀性、温度、含固量等工况参数调整材质与表面处理工艺，满足不同行业的流体输送需求。
