卧式直联离心泵整机结构三维设计

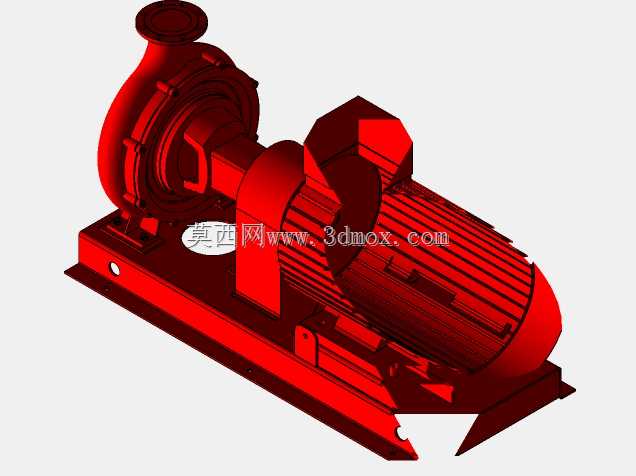

　　这款卧式直联离心泵的三维建模，完全围绕工业现场流体输送的实际安装与运行需求搭建，建模过程中优先还原了泵组的安装边界与接口匹配逻辑，没有做多余的艺术化修饰，所有结构特征都对应实际加工与装配要求。从应用场景来看，这类泵组常被用于建筑供水、暖通循环、生产工艺流体输送、农田排灌等场景，可输送常温清水或物理化学性质与水接近的介质，适配不同工况下的连续运行需求。泵体采用蜗壳式流道结构设计，建模时完整还原了叶轮腔室的过渡曲面、进出口法兰的螺栓孔位分布、泵脚的安装沉孔位置，进出口采用轴向进水、径向出水的经典结构，能有效降低流体在泵腔内的紊流损失，提升运行效率。直联式的结构设计取消了传统联轴器连接的中间传动段，将泵轴与电机轴直接同轴对接，

　　既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗，同时降低了后续运维过程中联轴器找正的工作量，对安装空间受限的现场场景适配性更强。建模过程中对安装边界做了精准还原：整机共用一体式焊接底座，泵体端与电机端的安装脚都通过螺栓固定在同一底座平面上，底座预留了地脚螺栓的安装通孔与定位基准面，方便现场安装时快速找平找正，避免运行过程中出现同轴度偏差引发的振动问题。泵体的密封腔位置、轴承位的台阶结构、电机端的散热筋、接线盒位置、吊环安装位都做了1:1的特征还原，甚至泵体上的放气螺塞、泄水螺孔位置都没有省略，方便后续设计人员直接基于该模型做管路布局、安装空间校核、运维操作空间模拟。从结构设计逻辑来看，泵体与电机的连接采用标准法兰对接，

　　同轴度通过止口定位保证，建模时还原了止口的配合公差带对应的尺寸关系，能直观体现装配时的定位逻辑，避免设计阶段出现装配干涉问题。叶轮部分采用闭式叶轮结构，流道的曲面过渡完全符合水力设计的流线要求，没有出现直角突变的结构，能有效减少介质流动过程中的冲击损失，同时叶轮与泵腔的间隙尺寸也按照实际运行的密封要求做了还原，可用于后续的流体仿真分析前置模型使用。整机的外形尺寸按照常规同参数泵组的实际尺寸搭建，进出口法兰的公称通径、压力等级对应的尺寸都符合行业通用标准，设计人员在做管路系统设计时，可以直接提取模型的接口坐标与尺寸参数，不需要再额外核对二维图纸的安装尺寸，能大幅缩短成套设备的设计周期。
