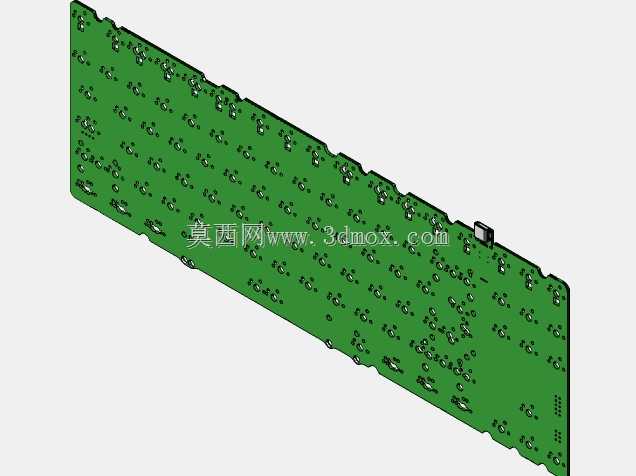

87配列客制化键盘PCB电路板结构设计

项目分类:通讯工具类 发布时间:2022-06-28 ID:671633
  • 87配列客制化键盘PCB电路板结构设计

  这款87配列键盘PCB是客制化机械键盘的核心承载部件,日常应用场景覆盖桌面办公、电竞外设、定制化外设改装等多个领域,作为键盘的核心基底,它承担着按键信号采集、传输、主控搭载的核心作用,区别于常规量产键盘的通用PCB,这款PCB针对紧凑TKL布局做了专属的走线与元件排布优化,去掉了数字小键盘区域的冗余空间,在保留完整主键区、功能键区、方向键与编辑键区的前提下,大幅缩减键盘整体横向占用尺寸,能给桌面留出更多鼠标操作空间,适配小桌面用户与低桌面占用的使用需求。从设计思路来看,这款PCB采用ATmega32u4作为核心主控,原生支持USB HID协议,无需额外外接信号转换芯片即可实现按键信号的直连传输,

  同时预留了QMK固件的刷写接口与全键无冲的走线设计,每一个按键轴座都做了独立的信号回路走线,避免多键同时按下时出现信号冲突的问题,不管是快速打字场景下的多键连按,还是电竞操作里的组合键触发,都能保证信号传输的稳定性。PCB整体采用长条形窄边轮廓,边缘做了圆角过渡处理,能匹配市面上绝大多数87配列TKL键盘外壳的安装定位柱位置,安装孔位按照标准定位板的固定间距排布,不需要额外做孔位修改就能直接适配常规的卫星轴、定位板与外壳组件,板载预留了USB-C接口的焊接位置,接口位置对齐外壳出线口的常规居中偏左布局,同时在PCB背面预留了RGB灯珠的焊接焊盘,用户可以根据自身需求加装底灯或者轴灯,不需要额外飞线改造。

  走线层面特意将高频信号线路与供电线路做了分层排布,避免供电线路的电流波动对按键信号产生干扰,板载的过孔都做了阻焊覆盖处理,既可以避免焊接轴体时焊锡溢出造成相邻线路短路,也能提升PCB整体的结构强度,减少安装过程中因为受力弯折造成的线路断裂问题。在安装边界上,PCB的整体厚度控制在1.6mm,是常规键盘PCB的标准厚度,能完美匹配市面上绝大多数轴座、卫星轴的安装高度公差,边缘到最外侧按键焊盘的距离控制在3mm以内,不会出现PCB顶外壳或者安装后晃动旷量过大的问题,主控芯片位置特意做了元件高度避让,避免后续组装时主控元件顶到定位板造成组装干涉。
