Type-C接口USB转接功能子板结构设计

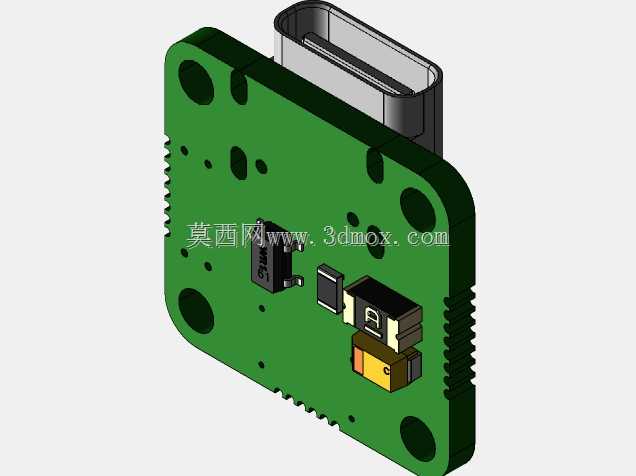

　　这款Type-C接口USB子板，是小型化电子设备内部接口扩展场景下的典型结构组件，常应用在便携检测设备、小型工控终端、定制化开发板的外设转接环节，用来实现主板端与外部Type-C线缆的信号连通、电源传输功能，替代传统直插式接口的焊接方案，降低主板返修时的接口更换成本。从结构设计逻辑来看，子板采用绿色FR-4基材作为承载主体，板体边缘预留了两个对称的圆形安装孔，安装孔位的中心距匹配常见小型设备内部的固定柱间距，安装时可通过M2规格的铜柱或螺丝直接固定在设备壳体的预设柱位上，板体整体厚度控制在1.6mm标准PCB厚度范围，板上最高元件为Type-C接口金属屏蔽壳，整体高度不超过8.5mm，安装后不会和设备外壳的内壁产生结构干涉，

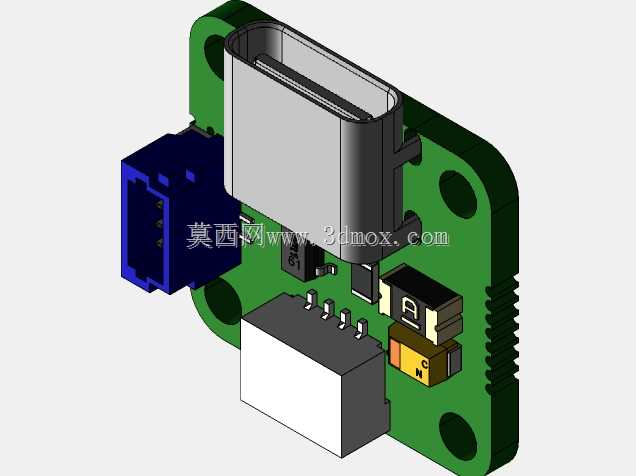

　　适配多数薄型便携设备的内部空间边界。板上元件布局遵循信号最短路径原则，Type-C母座布置在板体边缘靠外侧位置，接口端面和板边齐平，刚好可以对准设备外壳预留的Type-C接口开孔，无需额外延长转接结构；板侧布置的蓝色卧贴连接器作为和主板对接的信号接口，引脚定义匹配USB2.0及基础PD供电的传输需求，对接时直接和主板上的对应座子扣合即可，省去飞线焊接的工序，也能避免线材晃动带来的接触不良问题。板载的贴片元件包含滤波电容、ESD防护器件以及电源指示相关组件，所有元件均采用SMT贴片工艺排布，元件之间的安全间距满足回流焊的生产工艺要求，不会出现连锡、元件干涉的生产问题；板体一角做了圆角处理，对应设备壳体内部的避让槽结构，

　　安装时可以快速定位，避免装反的问题。在实际设备应用中，这类子板可以将易损耗的Type-C接口从主PCB上分离出来，当接口因为频繁插拔出现损坏时，仅需更换这块子板即可，无需对主控制板进行拆焊维修，大幅降低售后维护的成本与操作难度，同时子板的独立结构也方便根据不同设备的外壳开孔位置调整安装方位，适配不同结构的壳体设计需求，不用重新设计整块主控板的接口布局，缩短定制化设备的开发周期。板上的元件排布还预留了基础的测试点位置，生产时可以快速完成通路测试，验证电源、信号引脚的连通性，排查焊接缺陷。
