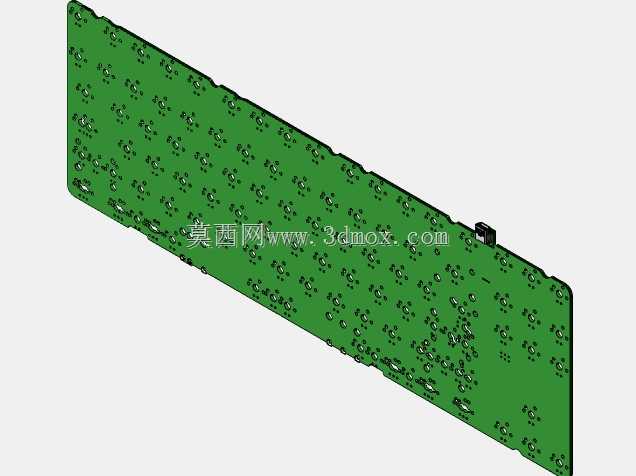

Infinity88客制化键盘PCB电路板结构设计

　　这款PCB是针对88键客制化键盘开发的核心载板，适配TGR JaneCE V2外壳的安装孔位，整体采用长条形窄边布局，完全贴合对应客制化键盘外壳的内部安装边界，板边做了圆弧过渡处理，避免装配时与外壳加强筋产生干涉，所有轴座安装位严格按照标准MX轴体的脚位间距排布，预留的卫星轴安装位匹配大键位的标准安装尺寸，能直接适配常规卫星轴的卡扣固定结构，无需额外打磨调整。板载主控采用Atmega32u4芯片，预留了JTAG与ISP两种程序烧录接口，方便固件刷写与调试，板载ESD防护电路布置在USB接口附近，能有效避免静电击穿主控芯片的风险，迷你USB接口的位置做了沉板处理，接口端面与外壳预留的开口齐平，不会出现插头插不到位或者外凸的问题。

　　供电部分同时支持QMK与VIA固件的供电逻辑，无需额外修改电路即可直接适配两种固件的按键映射配置，所有贴片元件的布置都避开了轴体安装位与底壳的支撑柱位置，元件高度控制在2mm以内，装配后不会出现元件顶到轴体或者底壳的问题。从设计思路来看，这款PCB优先考虑了客制化玩家的装配便利性，所有焊盘都做了加大处理，降低手工焊接的难度，走线避开了容易产生信号干扰的区域，按键触发的响应一致性有保障，板上预留的LED灯位匹配常规轴灯的安装位置，不需要额外飞线即可实现轴下灯的装配。在实际应用场景中，这款PCB主要面向客制化键盘组装玩家，作为核心电路部件替换损坏的原装PCB，或者用于组装个性化定制的88键机械键盘，安装时只需要对准外壳的定位柱，

　　拧上固定螺丝即可完成PCB的固定，后续依次安装轴体、卫星轴、连接USB线就能完成整把键盘的核心组装，不需要额外对PCB进行裁切或者钻孔修改。板上的复位按键布置在PCB边缘位置，装配后依然可以通过外壳预留的复位孔直接触发，不需要拆开外壳就能完成固件复位操作，ESD防护电路的存在也能提升键盘在干燥环境下使用的稳定性，避免冬季静电导致的键盘死机或者按键失灵问题，整体电路布局紧凑，没有多余的冗余空间，在有限的板型尺寸内集成了全部所需功能，完全匹配对应外壳的内部空间，不会出现安装后挤压线材或者元件磕碰外壳的问题。
