L型直角电机安装固定支撑座结构设计

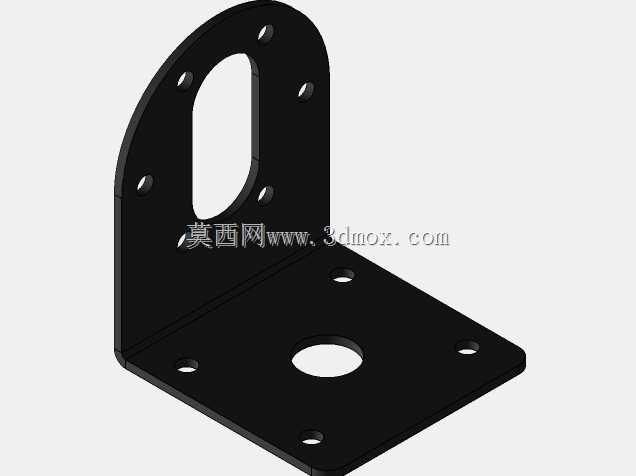

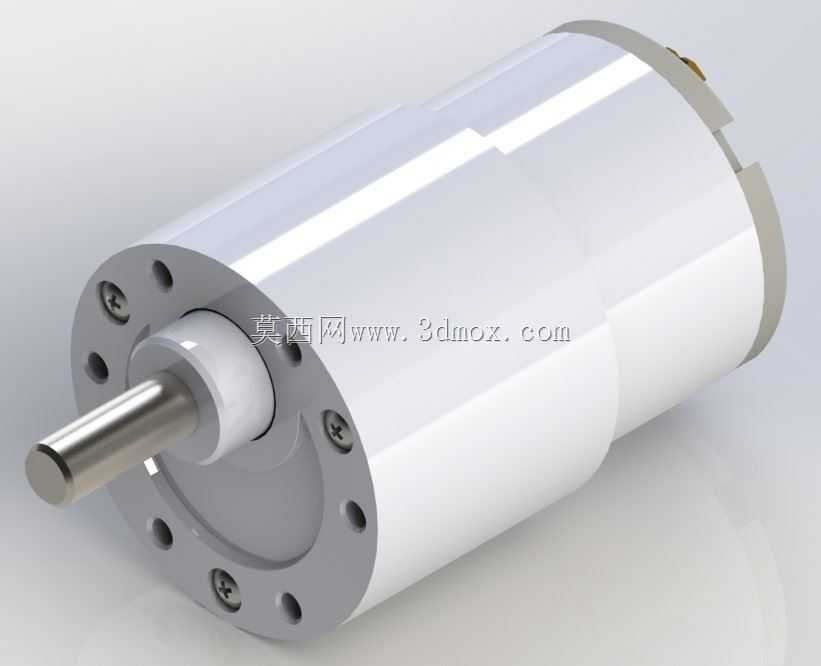

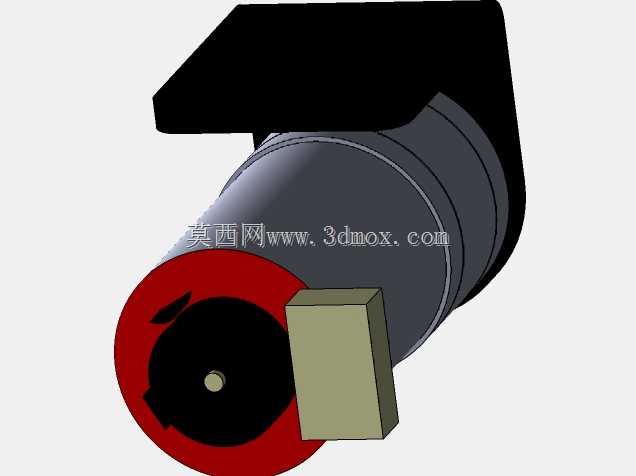

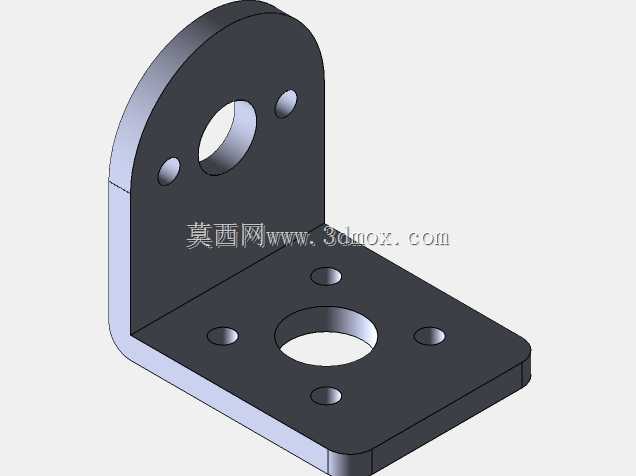

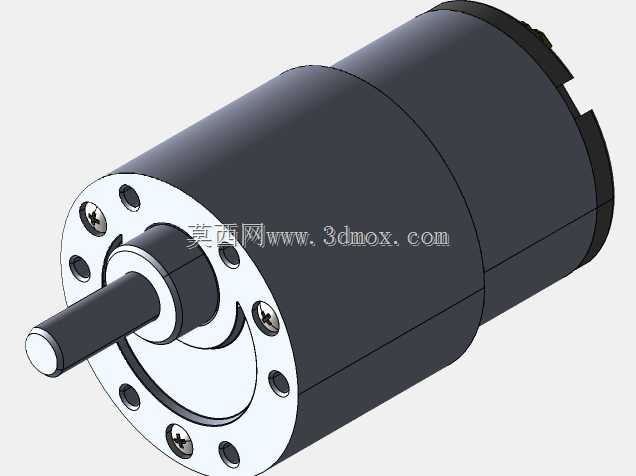

　　这款L型直角安装支撑座，主要面向小型传动部件的垂直安装场景设计，常见于小型输送线端部驱动单元固定、桌面级自动化工位的动力件安装、小型升降模组的端部支撑等工况，用来解决动力输出轴与安装基面呈90度垂直布局时的固定刚性问题，避免悬臂安装带来的轴系跳动、连接螺栓受剪断裂等常见故障。从结构设计来看，整体采用等厚板材弯折成型的L型构型，竖直安装面设置了长圆形过孔与圆周分布的螺栓孔，长圆孔的设计是为了适配不同安装孔距的动力部件，同时预留一定的轴向调整余量，方便安装时调整传动件的啮合间隙，不需要额外加工调整垫片即可完成初步对位；圆周分布的螺栓孔则对应常见的小型法兰型输出部件的安装孔位，孔位边缘做了沉头处理，安装后螺栓头不会突出安装面，

　　避免与转动部件发生干涉。水平安装面设置了四个角部安装孔与中心大尺寸过孔，四个角部的通孔用来将整个支撑座固定在设备基面或者型材框架上，孔位间距适配常规20系列、30系列工业铝型材的安装槽距，不需要额外制作转接板即可直接安装；中心的大尺寸过孔则是为了避让动力部件的输出轴尾端、接线端或者穿过传动轴，避免安装时出现结构干涉，同时也能减轻整体重量，降低材料成本。设计时特意将竖直安装板的顶部做了圆弧过渡处理，而非直角裁切，一方面是为了降低板材弯折处的应力集中，避免长期受载后弯折位置出现裂纹，另一方面圆弧边缘也能减少安装调试过程中尖锐边角对操作人员的划伤风险。整体安装边界方面，竖直面的高度刚好覆盖常规42、57系列步进电机的法兰安装面高度，

　　不会出现安装面过短导致固定刚性不足的问题，水平底板的宽度与深度预留了足够的螺栓操作空间，使用常规内六角扳手即可完成所有安装螺栓的锁紧操作，不需要特殊工具。结构的壁厚选择兼顾了刚性与轻量化需求，在承受常规小型动力件的额定扭矩输出时，弯折位置的形变量控制在0.1mm以内，不会因为支撑座变形导致传动部件出现偏心磨损，同时整体重量较轻，不会给移动工位的设备带来额外的负载负担。所有孔位的位置公差按照IT12级精度设计，既满足常规动力部件的安装对位需求，也不会因为精度要求过高提升不必要的加工成本，适配钣金冲压、CNC铣削两种常见的加工工艺，批量生产时可以直接采用冲压成型，单件生产时也可以通过板材切割弯折快速制作，适配不同的生产场景需求。
