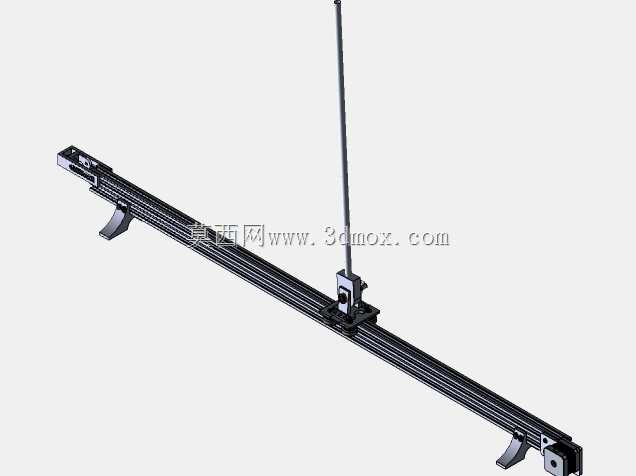

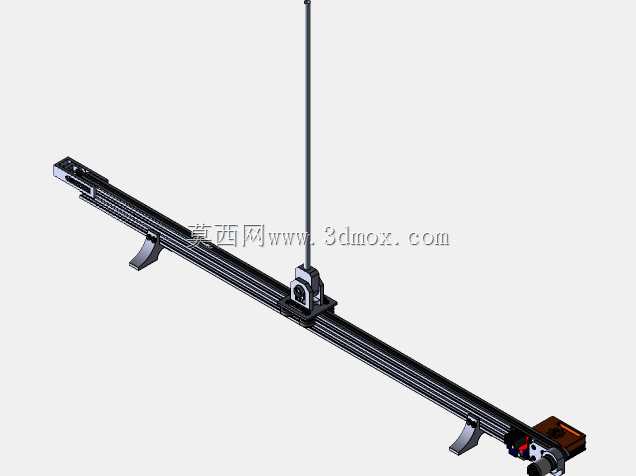

直线导轨式倒立摆实验教学装置结构

　　这套倒立摆结构是面向控制理论教学、运动控制算法验证场景开发的实验载体，核心依托长行程直线导轨作为运动基座，搭配可沿导轨往复滑动的摆杆安装滑台，实现摆杆的直立自平衡控制功能。从实际应用场景来看，这类装置广泛出现在高校自动化、机械电子工程专业的控制原理实验室，也会被工业控制算法团队用作PID、模糊控制、神经网络控制等算法的验证平台，能够直观复现非线性、强耦合、自然不稳定系统的控制过程，帮助开发者快速验证控制逻辑的响应速度、抗干扰能力与稳态精度。

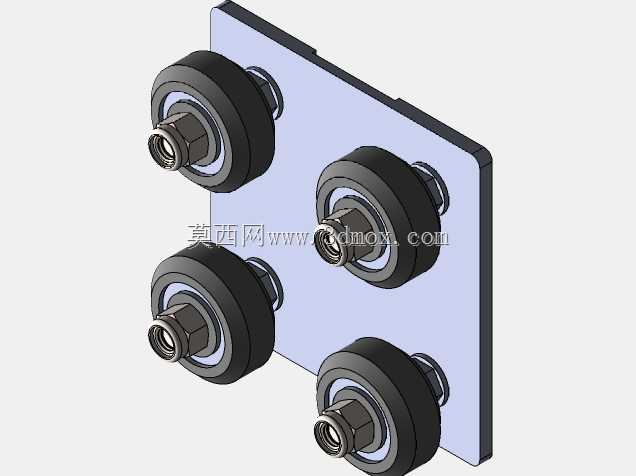

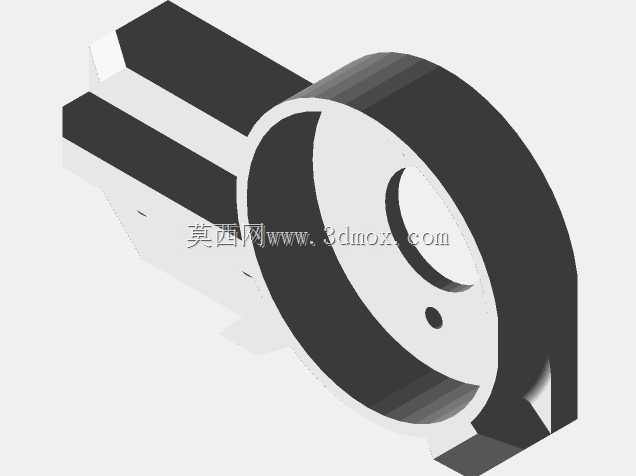

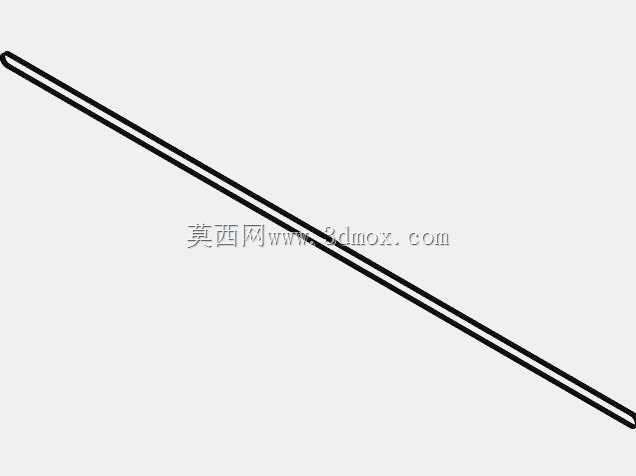

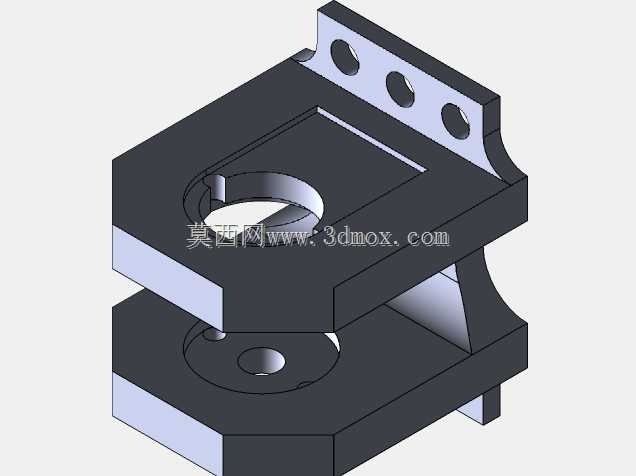

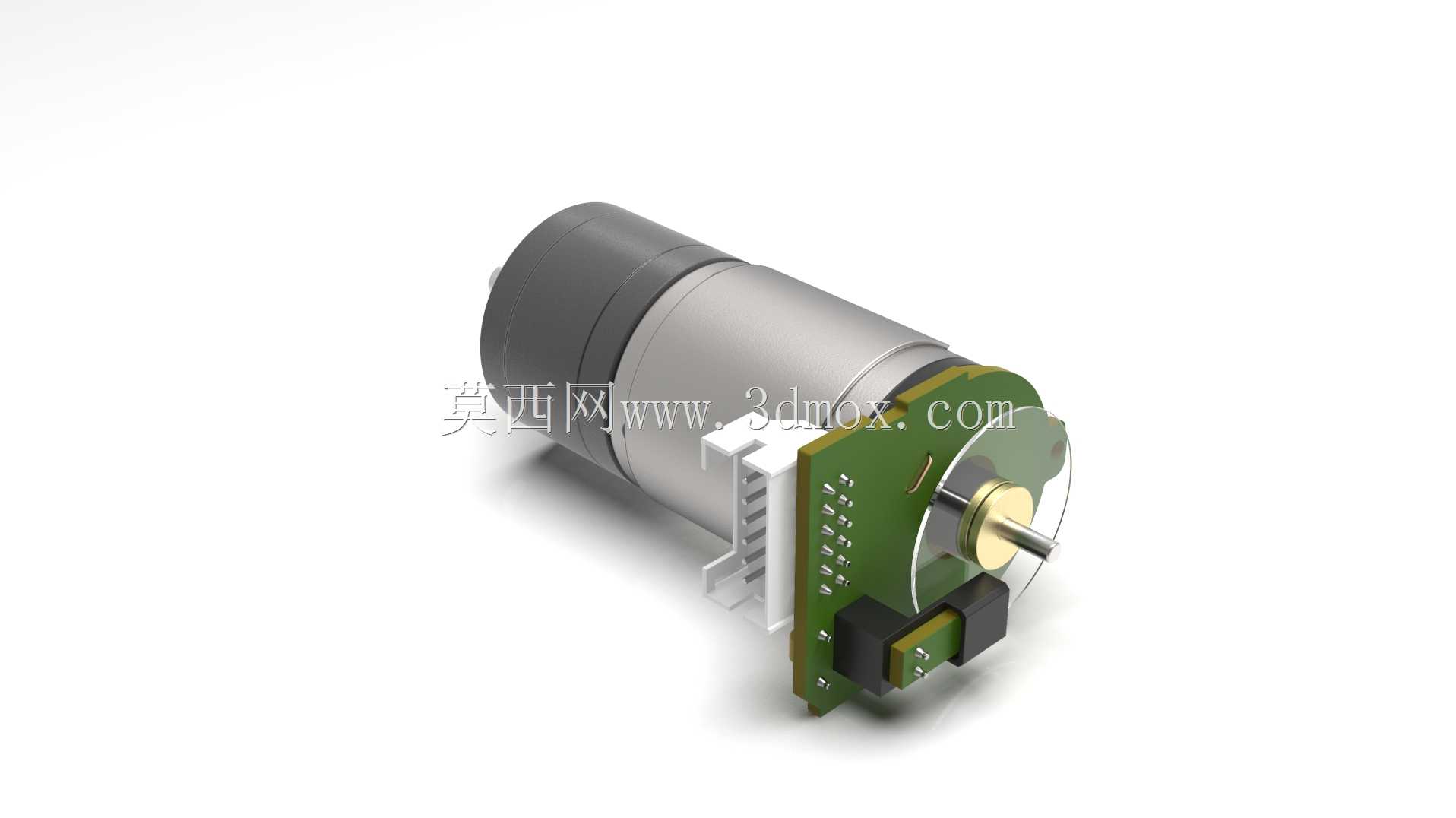

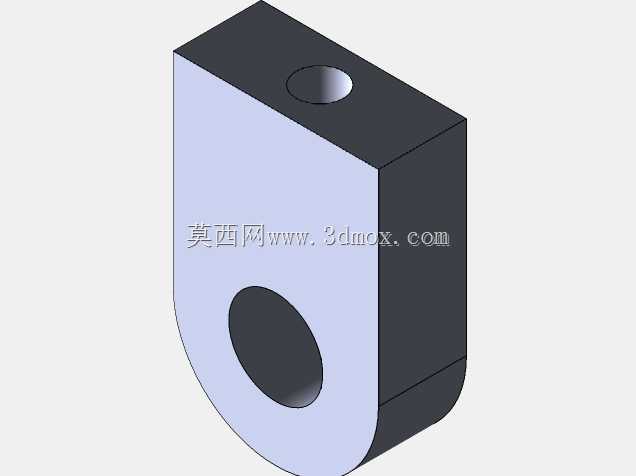

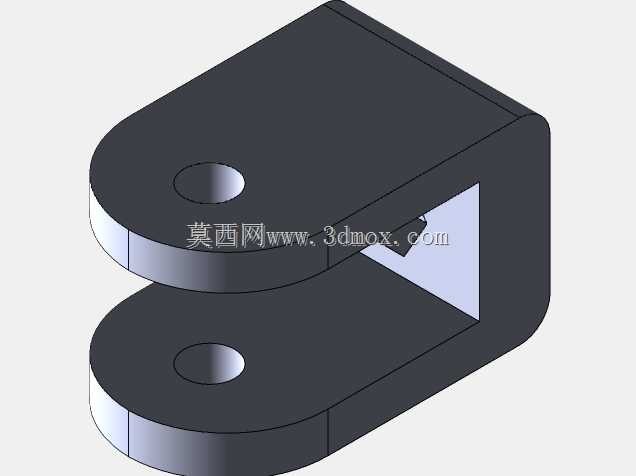

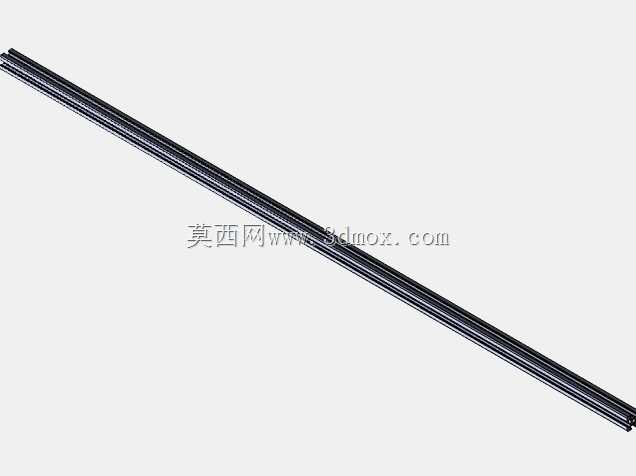

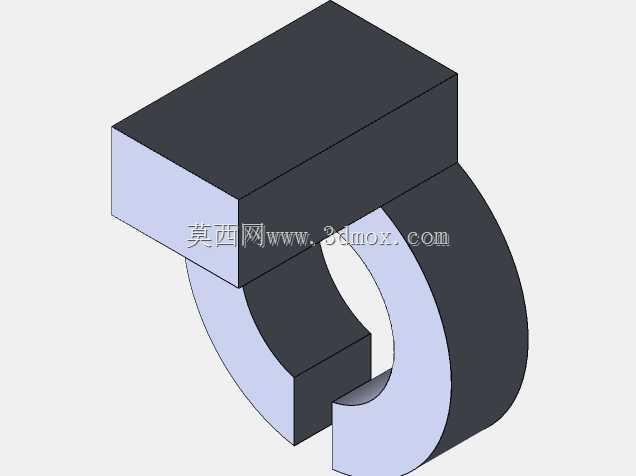

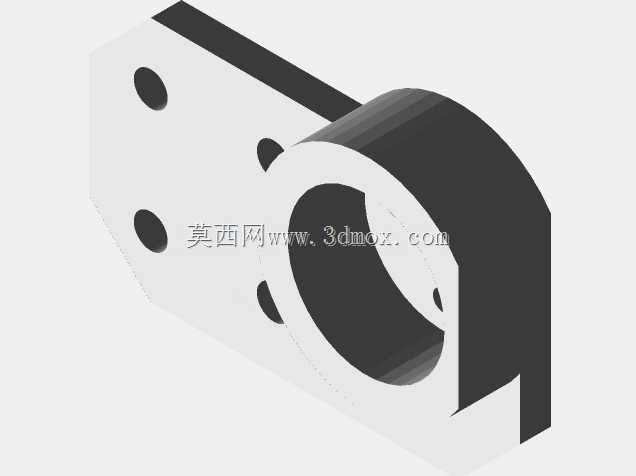

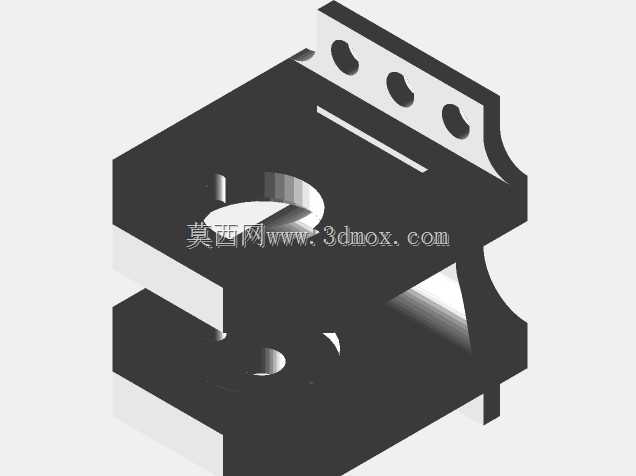

　　从功能特性来看，整套结构的核心运动副为直线导轨与滑台的配合，导轨采用多槽式铝型材基座搭配内嵌钢珠的滑动块，保证滑台在全行程内运动无卡滞、重复定位精度满足控制采样的响应要求；摆杆通过低阻尼回转铰接座安装在滑台顶面，铰接处预留了编码器安装位，可实时采集摆杆的倾斜角度、角速度数据，配合滑台侧的位移传感器，为控制回路提供全量状态反馈。设计过程中优先控制了运动部件的惯量匹配，滑台采用轻量化镂空结构，摆杆选用高强度轻质碳纤维材质，在保证结构刚性的前提下尽可能降低运动负载，避免驱动单元因惯量过大出现响应滞后、超调震荡的问题。

　　外形尺寸方面，导轨总长度适配常规实验台的安装边界，可直接固定在标准1.2米宽实验台面上，无需额外拓展安装空间；滑台的有效行程覆盖摆杆全角度平衡调整所需的位移量，不会出现行程不足导致的平衡失效问题；摆杆直立状态下的顶端高度控制在安全范围内，避免实验过程中摆杆倾倒触碰周边设备或操作人员。安装边界上，导轨底面预留了标准T型槽安装孔位，可搭配T型螺栓快速固定在光学平台或铝型材实验架上，铰接座与滑台采用模块化连接设计，可根据实验需求快速更换不同长度、不同重量的摆杆，拓展一阶倒立摆、二阶倒立摆等多种实验场景。整套结构的走线全部隐藏在导轨侧面的内嵌线槽内，避免运动过程中线缆拖拽影响滑台运动精度，所有运动副位置都预留了润滑注油孔，方便长期使用后的维护保养。
