罗斯蒙特3051S型压力指示变送器结构模型

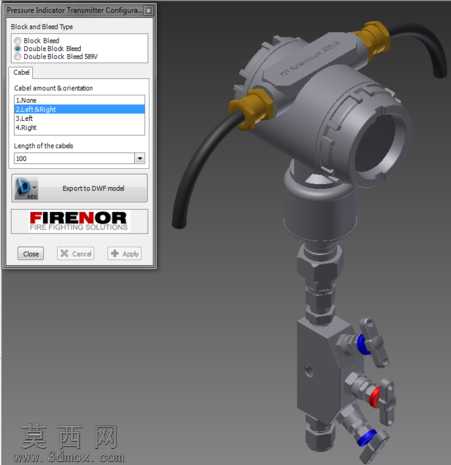

本模型为罗斯蒙特3051S系列压力指示变送器的参数化三维结构模型，建模过程中严格参照实物的尺寸比例与装配逻辑搭建，完整还原了该款工业压力检测仪表的全部核心结构。模型整体分为变送表头、过程连接阀组、线缆接口三个核心模块，表头部分采用曲面建模结合实体切削的方式制作，还原了表头壳体的压铸铝合金质感，表面的接线端口防护结构、显示端的视窗轮廓、壳体上的安装定位凸台都做了精细的结构还原，材质上为表头壳体赋予了哑光金属漆材质，视窗部分采用半透明磨砂玻璃材质，接线端口的锁紧螺母做了防滑纹理细节，线缆部分采用柔性橡胶材质，还原了工业线缆的哑光黑质感。下方的阀组部分采用多实体建模方式完成，完整还原了三阀组的截止阀、泄放阀结构，每个阀门的手轮、阀芯、密封面结构都做了可拆分的装配设计，阀门上的红蓝标识圈采用对应颜色的工程塑料材质，阀组本体采用不锈钢锻件材质，还原了金属加工后的哑光金属质感，过程连接的螺纹接口做了标准螺纹牙型细节，保证装配结构的合理性。模型搭载了iLogic参数化配置功能，可通过配置界面快速切换不同的安装方式、线缆长度、阀组类型，适配不同的工业安装场景需求，参数调整过程中所有关联结构会自动同步更新尺寸，无需手动修改单个特征。建模过程中对所有装配配合关系做了约束处理，活动部件如阀门手轮、接线锁紧件都保留了合理的活动自由度，渲染阶段采用工业场景常用的三点布光方式，突出金属部件的质感与结构轮廓，所有结构细节都经过实物比对校验，可用于工业仪表安装布局模拟、产品展示、教学演示等场景，能够直观展现压力指示变送器的装配逻辑与结构特点。
