NIKKISO BX03计量加药泵结构设计

　　在水处理、化工药剂投加、精细化工配比这类对流体输送精度有严苛要求的工况里，计量加药泵是整套工艺链路里的核心执行部件，NIKKISO BX03这款泵型的三维结构设计，完全围绕现场安装、运维、精度控制的实际需求展开。从结构布局来看，这款泵采用卧式安装的L型安装支座，支座底部预留了两个长圆形安装孔，适配现场安装时的位置微调需求，不需要在安装基础上反复扩孔调整，能有效降低现场安装的施工难度，支座的折弯加强结构在泵体运行时可抵消隔膜往复运动产生的振动，避免长期运行后安装螺栓出现松动偏移。泵体的驱动端采用一体化密封的缸体结构，将传动组件完全封闭在壳体内，可适配多粉尘、有轻微腐蚀性溅洒的工业现场环境，不需要额外加装外置防护罩就能满足IP防护要求，

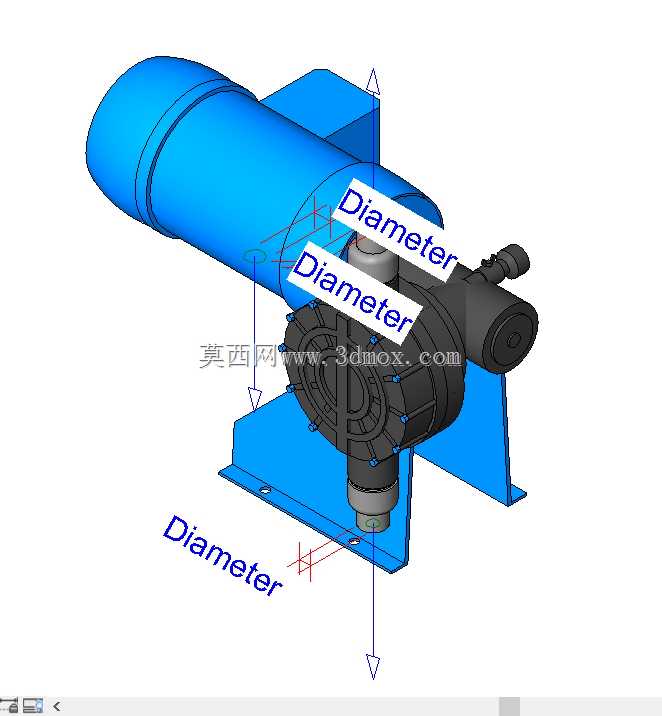

　　驱动端侧面预留的调节旋钮结构，可在设备运行状态下直接调整冲程长度，实现药剂投加量的线性调节，调节过程不需要停泵拆解，适配工艺参数动态调整的生产场景。液力端采用隔膜式结构设计，将输送介质与传动组件完全隔离，可输送有轻微腐蚀性、含微小固体颗粒的药剂流体，不会出现介质泄漏污染传动腔的问题，液力端的进出口接口采用同轴径向布局，进出口的中心距、接口直径都做了标准化设计，可直接对接现场常规的工艺管路，不需要额外定制变径接头或异形管路。从安装边界来看，泵体整体的横向最大尺寸为驱动电机端到液力端出口的总长度，竖向尺寸为支座底面到驱动缸顶部的总高度，侧向突出的调节旋钮、进出口接头的外伸长度都做了尺寸标注，

　　在做整站三维布局时可直接参考这些尺寸预留安装与操作空间，不需要额外预留过大的检修冗余，能有效提升设备间的空间利用率。泵头位置的直径标注对应隔膜腔的核心尺寸，这个尺寸直接决定单冲程的最大输送流量，建模时严格还原了隔膜腔的曲面弧度、进出口单向阀的安装位置，可直接用于后续的管路应力分析、泵组运行振动仿真，不需要再对模型做二次结构修正。在做工业水处理站、化工加药间的整站设计时，这款泵的模型可直接嵌入加药系统的装配体中，对接药箱、管路、阀门等配套部件，提前排查安装干涉、操作空间不足的问题，避免现场安装时才发现布局冲突导致的返工。
