工业反渗透水处理集成装置三维结构

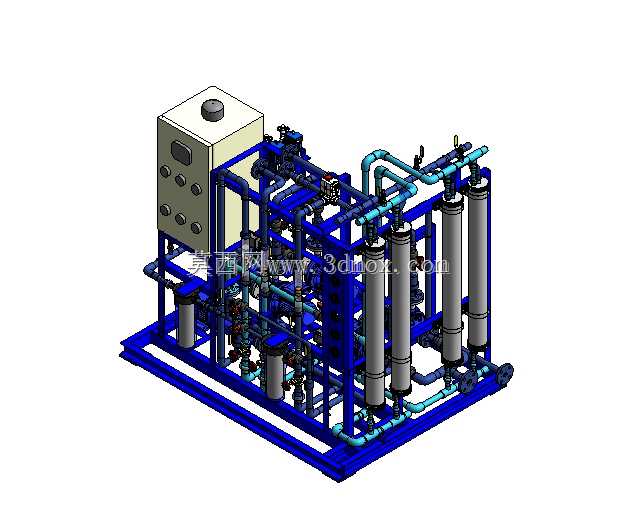

　　这套集成式反渗透水处理装置，主要面向工业纯水制备、中水回用、生产工艺用水净化场景，可直接对接前端预处理单元与后端储水、供水模块，在电子制造、食品加工、化工生产、市政中水回用等场景中承担核心脱盐、净化职能。整套设备采用撬装式集成设计思路，将控制单元、膜处理组件、管路阀组、检测仪表全部整合在统一的型钢焊接底座上，现场安装时仅需对接进出水主管道、供电线路即可完成部署，大幅缩减现场施工的管路排布、设备定位工作量，也降低了现场安装的出错概率。从结构布局来看，左侧集成的电控箱体整合了设备运行的控制按钮、状态显示仪表，操作面朝向设备外侧，方便运维人员日常巡检、参数调整与故障排查；右侧竖直排布的多组反渗透膜组件采用等间距固定方式，

　　膜壳两端通过快装卡箍与管路连接，后期更换膜元件时无需大范围拆解周边管路，单人即可完成膜元件的抽拉更换作业。管路系统采用不同颜色区分工艺流路，蓝色管路对应高压进水、浓水回流路径，浅青色管路对应产水输送路径，阀组全部布置在靠近操作通道的一侧，手动阀门的操作手柄预留足够的操作空间，不会出现操作时与周边构件干涉的问题。底座采用加厚矩形型钢焊接成型，底部预留了叉车转运孔位，同时在四个角设置了地脚安装孔，可直接通过膨胀螺栓固定在硬化地面上，整套设备的安装边界控制在常规工业设备运输尺寸范围内，无需拆分即可通过标准货运电梯、厢式货车完成转运。设计过程中充分考虑了运行时的载荷分布，重量较大的膜组件、高压泵单元全部布置在底座的承重梁上方，

　　避免运行时出现底座变形、管路应力集中的问题；管路排布时预留了足够的维护间隙，膜组件与周边管路的间距满足运维工具操作需求，电控单元与高压管路之间设置了隔离挡板，避免管路跑水时喷溅到电气元件上引发故障。整套装置的流路设计完全匹配反渗透工艺的运行逻辑，包含进水调压、浓水回流、产水收集、在线检测的完整流路，可根据进水水质调整运行压力与回收率，适配不同工况下的水处理需求。
