工业废水处理成套装置三维结构设计

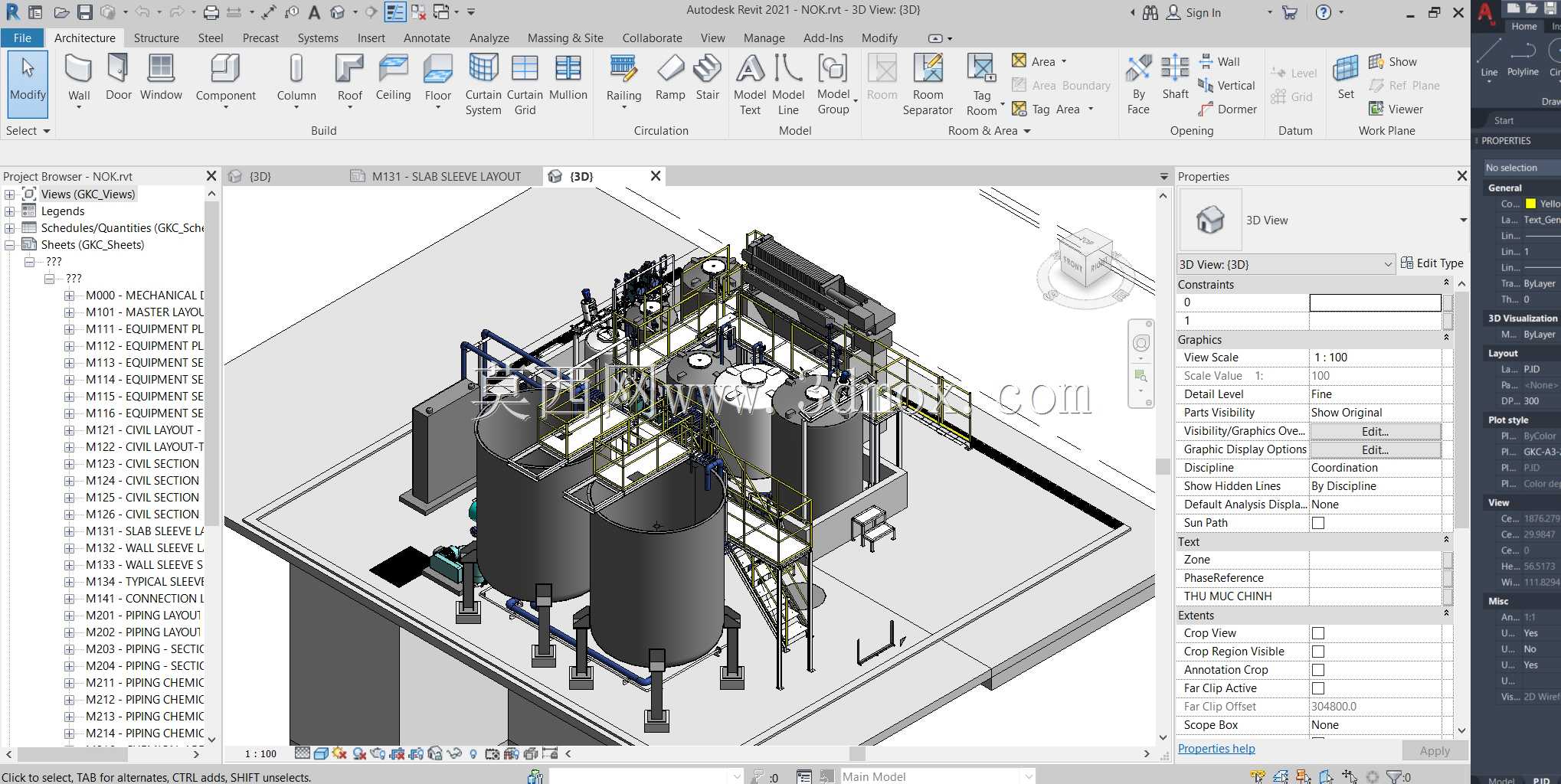

　　这套三维结构完整还原了工业废水处理站核心处理单元的实体布局，可直接用于厂区规划阶段的空间校核、管路走向预演以及安装施工前的技术交底。从实际工程应用来看，这类成套装置多用于中小型制造厂区的生产废水预处理环节，承担悬浮物沉降、药剂混合反应、初步水质调节的核心功能，是衔接生产车间排水与后续深度处理工段的关键节点。设计阶段首先锚定了现场预留的安装边界，整套装置采用撬装集成式布局，将多组立式沉降罐、反应罐、药剂投加管路、操作钢平台整合在同一底座框架上，无需现场分散拼装罐体与支架，大幅压缩现场安装的工期与高空作业量。罐体的排布遵循水处理工艺的水流走向，进水端依次连接粗滤单元、沉降反应单元、中间储水单元，

　　管路的坡度设置完全符合重力流排水的工程要求，避免管段内部积液残留造成的堵塞问题。操作钢平台的踏步高度、护栏高度均按照工业操作平台的安全规范设置，平台预留的检修空间可满足单人携带工具通行、阀门操作的需求，罐体顶部的人孔位置与平台步道直接对齐，无需额外搭设临时检修架。管路系统的设计充分考虑了不同介质的输送特性，药剂输送管路采用小口径耐腐蚀管材，主排水管路采用大口径低压流体输送管材，管路支架的间距根据管径对应设置，避免长距离管路运行过程中产生挠度变形。整套装置的外形尺寸适配常规工业厂房的层高与门洞宽度，运输阶段可整体装车无需拆分核心罐体，进场后仅需对接进出水法兰与供电线路即可进入调试阶段。建模过程中对每一组法兰的连接位置、阀门的操作空间、支架的生根点都做了精准还原，没有省略任何安装所需的细节结构，可直接导出二维施工图纸用于预制加工，也可导入BIM系统做整个厂区的管线综合碰撞检查，提前规避现场安装阶段可能出现的管路冲突、操作空间不足等常见问题。
