集成式工业废水处理成套装置三维结构

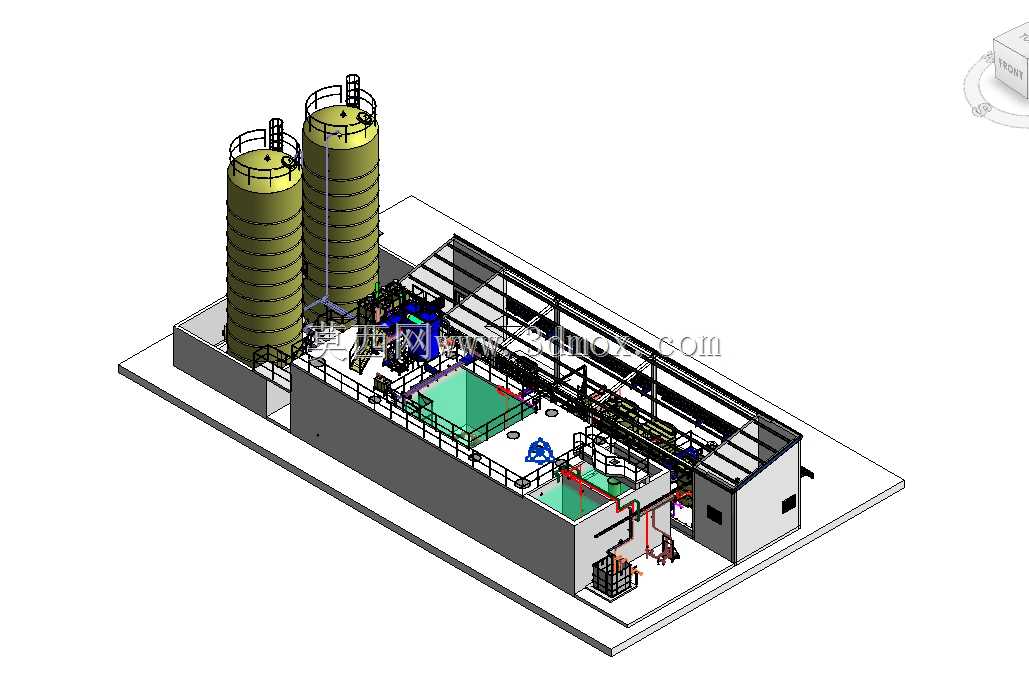

　　这套三维结构还原的是工业厂区配套的中小型集成式废水处理装置，整体采用撬装式底座设计，所有处理单元、管路、附属设施均集成在统一的钢制底座上，无需现场大规模土建施工，仅需完成进出水管路对接、供电线路接驳即可投入运行，适配厂区零散排污点、小型加工车间、临时施工营地的废水处理需求，可处理含悬浮物、轻度有机污染物、酸碱类的生产废水，处理后出水可满足厂区中水回用或纳管排放要求。装置左侧布置两座立式圆柱形储药罐，罐体采用锥底设计便于药剂排空，顶部设置操作平台与安全护栏，配套爬梯直达罐顶，满足日常药剂投加、设备检修的操作空间需求，罐体周边预留了药剂输送泵的安装位置，管路沿罐体支架分层排布，避免与检修通道产生干涉。中部核心处理区设置多格功能池体，

　　包含pH调节池、混凝反应池、斜管沉淀区，池体顶部预留了搅拌机、加药管口、pH检测探头的安装位，池体之间的连通管路采用下进上出的排布方式，避免短流影响处理效果，池边设置的操作平台宽度满足单人携带工具通行的要求，护栏高度符合工业操作平台的安全规范，所有临边位置均设置踢脚板防止工具坠落。右侧布置配套的设备泵房与管廊区，泵房采用封闭式结构，内部预留了增压泵、电控柜、过滤装置的安装空间，管廊分层布置工艺管路、电缆桥架，不同介质的管路预留了标识位，便于后期运维识别。整套装置的安装边界充分考虑了运输限制，整体宽度适配常规货运车辆的装载要求，底座设置标准吊装位，满足现场整体吊装就位的需求，管路接口均设置在装置外侧的统一区域，减少现场对接的施工量。建模过程中对所有部件的装配关系做了还原，包括法兰连接位置、阀门操作空间、设备检修预留距离，可直接用于方案展示、施工交底、结构校核使用，避免现场安装时出现部件干涉、操作空间不足的问题。
