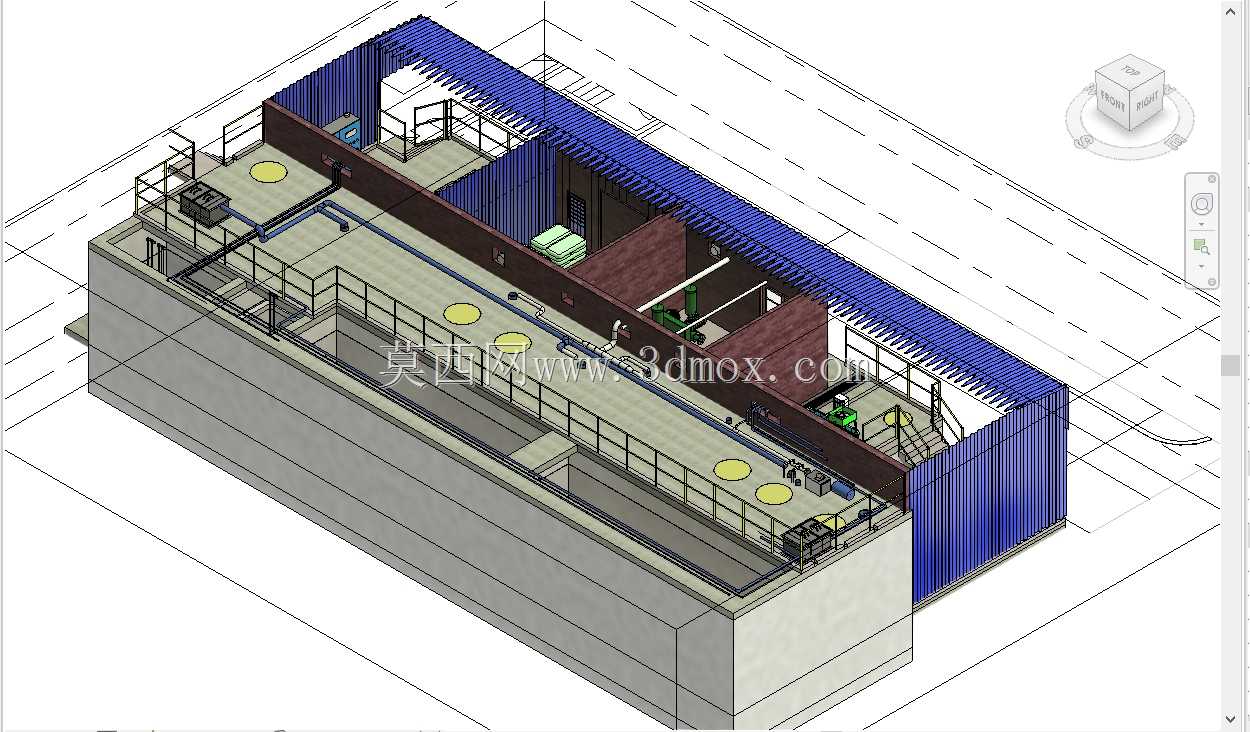

集成式模块化废水处理站三维结构设计

　　这套三维结构还原的是地上式集成废水处理单元，主要适配中小型工业厂区、偏远作业站点、临时施工营地的污废水达标处理场景，无需大规模开挖地下池体，可快速吊装落地完成管线对接后投用，解决传统土建污水站建设周期长、场地适配性差的痛点。从结构设计逻辑来看，整体采用混凝土基座加集成围护的组合形式，下部为现浇钢筋混凝土池体，内部按水处理工艺顺序分隔出不同功能的反应、沉淀、储水舱段，池顶预留设备安装基座与检修人孔，人孔周边设置防滑踏步与黄色警示标识，避免运维人员巡检踏空。上部围护结构采用波纹彩钢板做侧边封闭，顶部设置蓝色压型顶板遮挡雨雪，沿池体巡检通道全程设置1.2米高标准化防护栏杆，栏杆底部设100mm高挡脚板，符合工业生产区域的安全防护规范，

　　通道宽度预留800mm以上的运维操作空间，可满足单人携带工具通行、常规设备拆装的空间需求。工艺布置层面，池顶区域按流程排布加药装置、泵组、在线监测仪表等核心设备，管线沿池壁侧边的支架分层排布，不同功能的管线预留足够的安装检修间距，避免后期运维时出现管线交叉干涉的问题；站房端部设置钢质斜梯连通地面与池顶操作平台，斜梯倾角控制在45度以内，踏步采用防滑花纹钢板制作，侧边设置连续扶手，保障上下通行安全。设计阶段充分考虑安装边界条件，整体单元的外形尺寸适配常规货运车辆的运输限界，到场后仅需完成进出水管对接、供电线路接驳即可投入使用，无需额外搭建附属操作棚房；池体顶部的设备安装位预留了通用地脚螺栓孔位，

　　可根据实际处理水质需求灵活更换不同规格的泵组、加药装置，适配不同处理量级、不同水质类型的废水处理需求。结构细节上，围护板与混凝土基座的连接处设置密封胶条，避免雨水灌入池体区域影响设备运行，栏杆立柱与池顶预埋件采用焊接连接，焊缝高度满足结构受力要求，整体结构的荷载取值充分考虑设备运行重量、人员巡检活荷载以及当地的风载、雪载要求，可适配大部分区域的户外安装使用条件。
