NIKKISO AHA52型化工流程泵结构设计

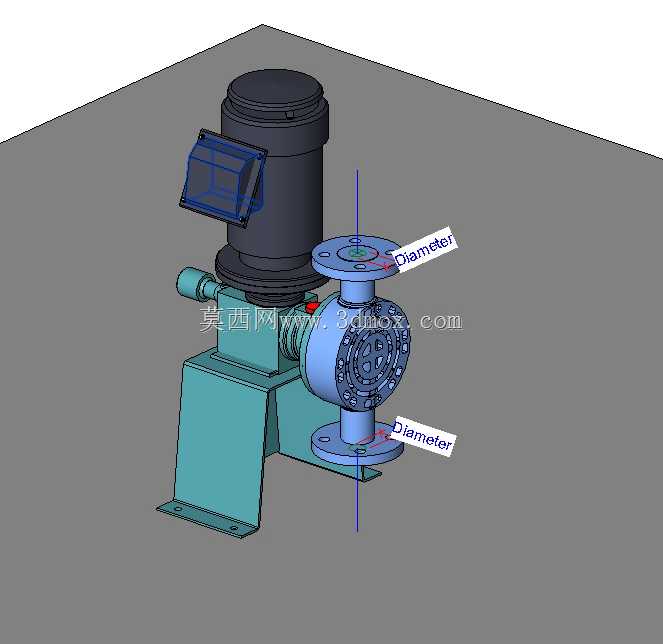

　　这款无轴封化工流程泵的三维结构，完整还原了日机装AHA系列屏蔽泵的实体装配关系，建模过程中优先考虑了化工装置现场的安装适配需求，从底座安装孔位到进出口法兰的对接尺寸，都严格参照实物的工程边界做了还原。在石化、精细化工、医药制剂等对输送介质零泄漏要求严苛的场景中，这类屏蔽泵是替代传统机械密封离心泵的核心设备，它将电机转子与泵叶轮集成在同一个充有输送介质的密闭腔体内，取消了贯穿泵壳的传动轴密封结构，从根源上杜绝了易燃、易爆、有毒、腐蚀性介质的外漏风险，尤其适合输送不允许有任何外泄的高危工艺介质。

　　从结构设计逻辑来看，模型完整呈现了泵的核心组成部分：上部的屏蔽电机段采用一体化的承压壳体设计，电机定子与转子之间设置了非磁性耐腐蚀屏蔽套，避免输送介质直接侵蚀电机绕组；侧置的接线盒做了倾斜防护设计，可防止现场冲洗水、凝露沿接线面渗入接线腔，适配户外或潮湿车间的安装环境。中部的泵头部分采用径向剖分的蜗壳结构，进出口法兰采用同轴垂直布置的设计，这种布局能让管路走向更规整，减少现场配管的弯头数量，降低管路沿程阻力损失，进出口位置标注的直径基准，是现场配管、支架载荷核算的核心参考尺寸。下部的铸造支座采用带加强筋的L型折弯式结构，安装脚预留了长圆形调节孔，既可以抵消基础施工的尺寸偏差，也能在泵组找正过程中微调水平位置，支座的承重面做了机加工处理，保证电机与泵体的同轴度公差控制在允许范围内，避免运行过程中出现额外的径向偏载。

　　建模过程中对易被忽略的细节做了完整还原：泵体上的排气、排液接口位置，叶轮口环的配合间隙预留，轴承监测探头的安装点位，还有电机壳体上的散热筋结构，这些细节都是现场安装、运维过程中必须关注的结构点。不同于普通卧式离心泵的悬臂结构，这款泵的叶轮与电机转子同轴直连，没有联轴器部件，整体轴向尺寸更紧凑，对安装空间的要求更低，在撬装集成设备、紧凑式工艺装置的布局中优势明显。进出口法兰的密封面形式、螺栓孔分布都匹配对应压力等级的管路标准，设计人员在做装置布置时，可以直接调用该模型核对管路间距、操作净空，避免后期施工出现碰撞问题。支座的高度设计也考虑了现场排液、底部管路布置的需求，泵体最低点距离基础面预留了足够的操作空间，方便日常巡检时检查密封状态、开展机泵维护作业。
