工业废水处理站成套设备布局结构

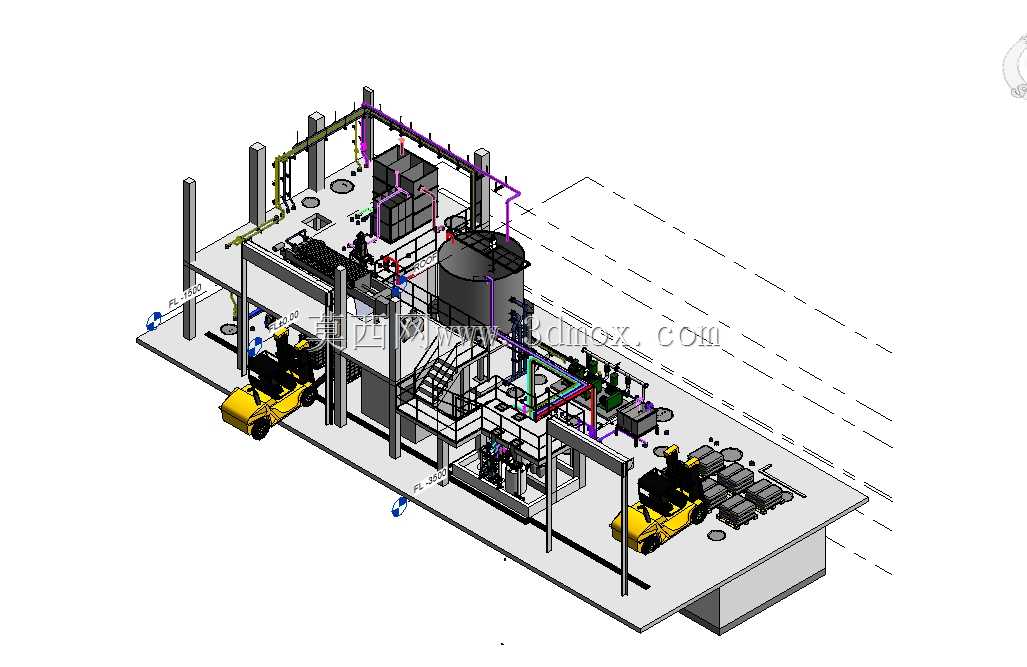

　　这套三维结构完整还原了工业厂区配套废水处理站的实体布局，覆盖从进水暂存、多级反应处理到污泥转运的全流程作业单元，可直接用于环保工程前期方案汇报、站房管线碰撞校验、运维人员岗前培训场景。模型中所有处理单元均按照实际工程安装边界排布，主体操作平台采用型钢框架搭建，二层操作面预留了1.2米宽的巡检通道，所有罐体、泵组周边均留出了满足设备检修、管件拆装的操作空间，站房整体长宽边界控制在18米×12米范围内，适配多数中小规模工业厂区的边角闲置地块布置需求。核心处理单元包含立式调节储罐、加药反应模块、斜管沉淀单元、过滤组件，不同介质的管线采用差异化配色区分：紫色管线对应药剂投加管路，绿色为处理后清水输送管路，灰色为污泥及废水输送管路，

　　所有管线的转弯半径、支吊架排布均符合工业管道安装规范，避免现场施工出现管线弯折过大导致的流阻超标问题。模型中还原了两台场内转运叉车的作业停靠点位，分别对应污泥卸料区、药剂耗材装卸区，两个装卸点位均设置在平台外侧的硬化地面区域，不会对站内巡检通道造成占用，同时叉车转弯半径按照3吨内燃叉车的作业需求预留，避免后期物料转运出现动线冲突。设计阶段优先考虑了运维便利性，所有需要定期操作的阀门、仪表均布置在巡检人员站立可及的高度，罐体顶部的操作平台设置了带护栏的斜梯，梯段倾角控制在45度以内，满足日常上下操作的安全要求。泵组全部集中布置在平台底层的管廊侧，统一预留了减震基础的安装位置，进出管路均设置了软连接接口，可降低设备运行时的振动传递。

　　加药模块的储药罐周边设置了防溢围堰，围堰容积满足单罐全容积泄漏的收集要求，避免药剂泄漏造成周边环境污染。整套模型的结构排布完全贴合现有废水处理工程的成熟设计逻辑，没有理想化的冗余结构，所有部件的相对位置、安装间距都经过实际工程场景校验，可直接作为同类型废水处理站三维建模的基础模板，也可用于向业主方直观展示站房建成后的整体布局、作业动线与设备配置情况，减少二维图纸沟通时的理解偏差。
