带龙头支脚塑料储水饮水壶结构设计

　　这款带支脚与出水龙头的塑料储水壶，核心应用场景覆盖户外露营取水、家用凉白开存储、小型餐饮摊点自助饮水、工地临时饮水点供水等多个日常与户外场景，区别于普通敞口水桶，其结构设计完全围绕便捷取水、密封储水、便携移动的实际使用需求展开。从功能特性来看，壶身采用立式圆柱结构，底部设置三个倾斜支撑脚，将壶体整体抬升离地120mm左右，刚好给下方接水的水杯、水壶留出足够操作空间，无需额外垫高壶体即可顺畅接水，支脚做了加宽加厚的受力设计，单脚接触地面的面积达到280平方毫米，满水状态下整体承重可达12kg，不会出现侧翻、支脚断裂的问题。壶身下部侧置的按压式出水龙头，采用杠杆式按压结构，出水嘴内径8mm，按压行程12mm，轻按即可持续出水，

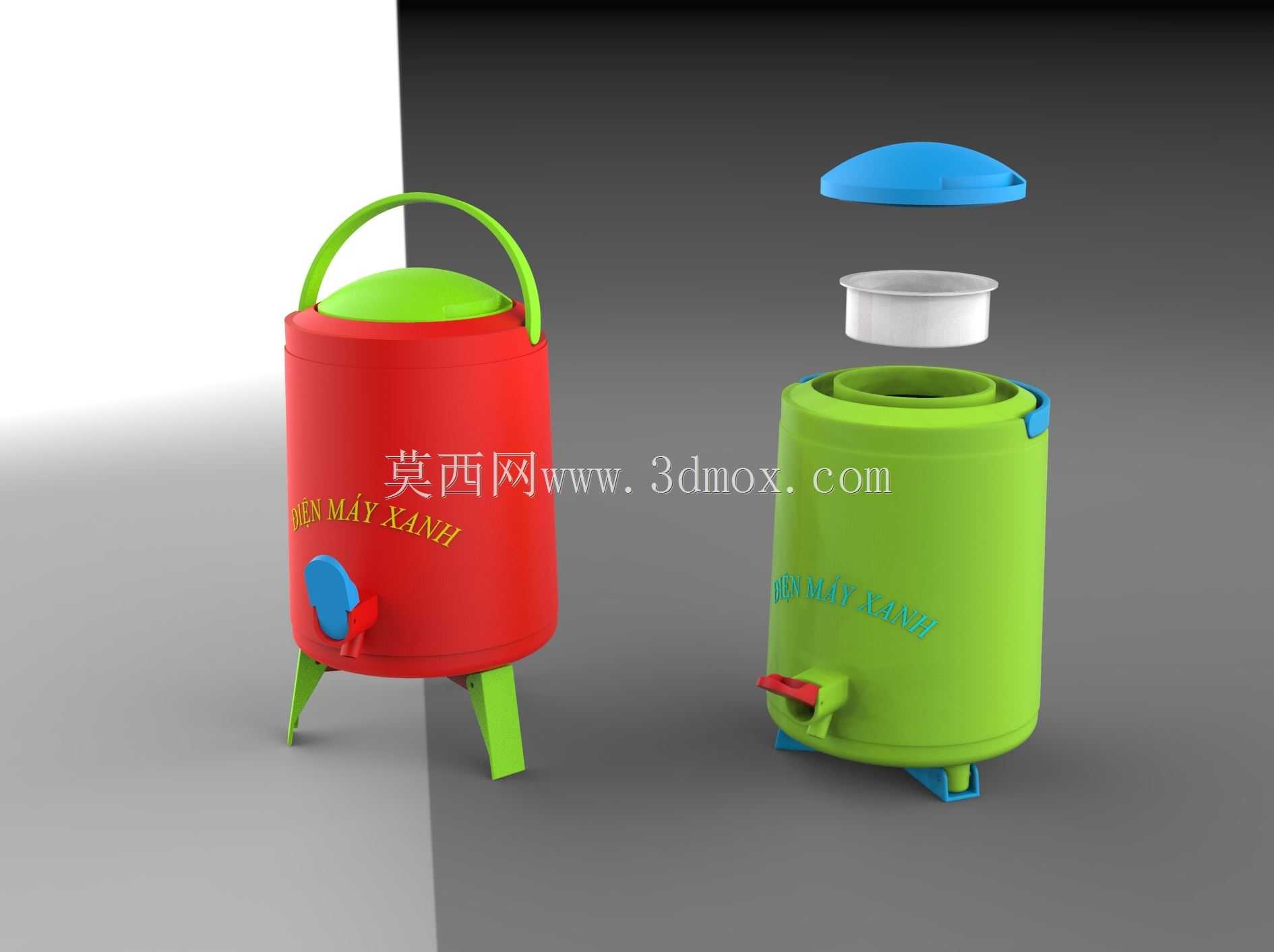

　　松开自动复位密封，龙头与壶身的连接位置做了双层密封圈卡槽设计，装配时卡入壶身预设的安装孔后，通过外侧的锁紧螺母压紧密封圈，满水状态下不会出现渗漏问题。壶盖部分采用分体式密封结构，外层是带提手的防尘外盖，提手做了圆弧过渡的人体工学设计，握持宽度22mm，提起满水的壶体时不会勒手，外盖内侧设置一圈密封胶条，扣合后与壶口完全贴合，避免灰尘、蚊虫进入壶内；内层设置可拆卸的滤层托架，可根据使用需求放置滤棉、滤片，对注入的水体做简单过滤，托架与壶口采用间隙配合，拆卸清洗无需额外工具。两款不同配色的壶体结构完全一致，仅外观配色做了区分，壶身壁厚均匀控制在2.5mm，采用滚塑或注塑工艺均可生产，所有转角位置都做了R3-R5的圆角过渡，

　　既避免生产过程中出现应力集中导致的开裂问题，也能减少日常使用中磕碰造成的结构损伤。壶身整体高度380mm，最大外径220mm，壶口内径160mm，安装时无需额外固定结构，直接放置在平整台面、地面即可使用，整体占用空间直径不超过260mm，适配多数常规尺寸的桌面、置物架摆放需求。设计过程中充分考虑了塑料件的成型特性，所有结构均做了拔模斜度处理，拔模角度控制在1.5°-2°之间，避免生产时出现脱模卡滞的问题，壶身内部没有多余的加强筋凸起，清洗时可以直接伸手擦拭内壁，不会残留卫生死角，出水龙头的阀芯采用通用标准件尺寸，后期损坏可直接替换同规格配件，无需整体更换壶体，有效降低使用成本。
