产线工位物料装卸转运设备结构设计

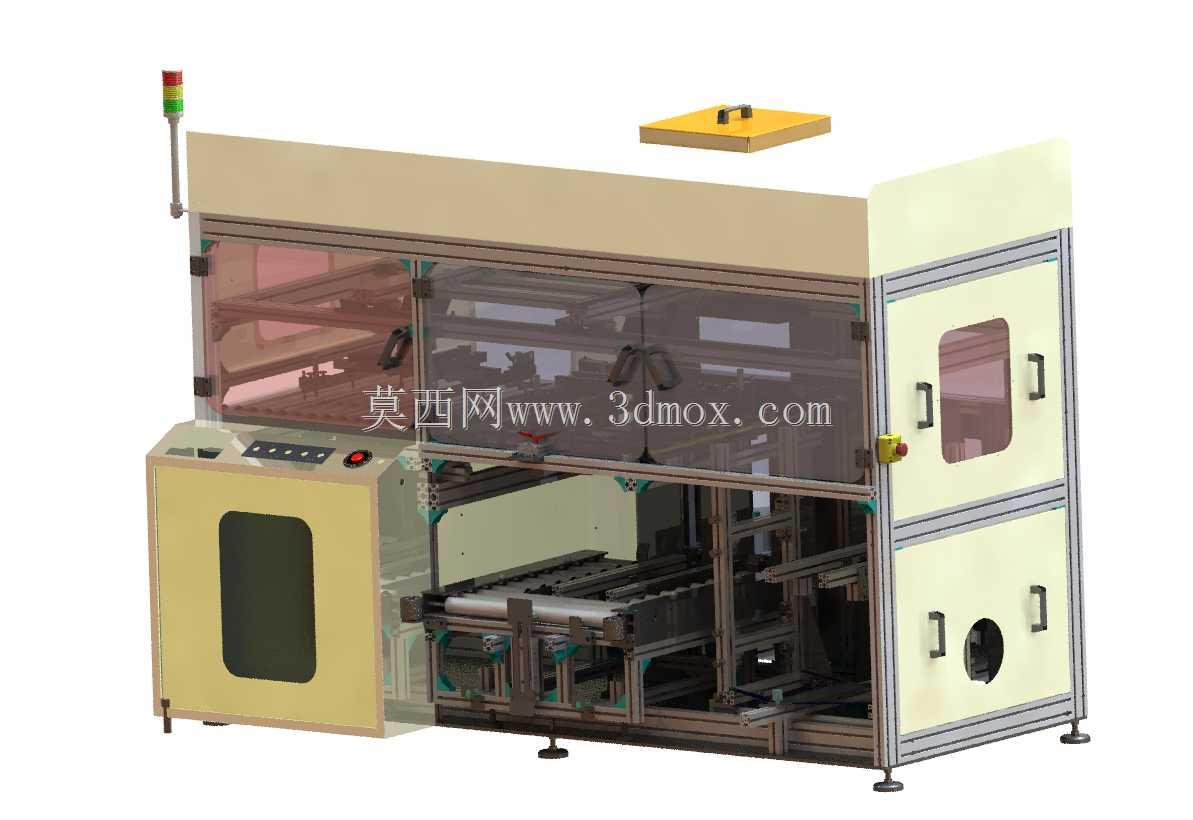

　　这款装卸转运设备的三维结构，主要面向离散制造产线的工位间物料周转场景，适配电子组装、小型零部件加工等场景下的工件上下料、跨工位转运需求，可替代人工完成重复性的物料取放、移位作业，降低一线操作员工的重复劳动强度，同时减少人工搬运过程中出现的工件磕碰、定位偏移等问题。从结构设计逻辑来看，整体采用框架式承载主体，底部预留标准安装孔位，可直接固定在车间地面的预埋安装板上，也可搭配脚轮组件实现工位间的灵活移位，设备主体的横向作业覆盖范围适配常见的6s工位排布间距，纵向升降行程可覆盖0.8米到1.6米的常见工作台高度差，能够对接皮带线、工装板线、独立加工工位等多种不同的上下料接口，安装时无需对现有产线做大规模改造，

　　仅需调整末端执行件的安装高度即可完成适配。设备的执行端采用模块化快换设计，可根据待转运物料的外形、重量更换夹爪、真空吸盘等不同取料组件，取放动作的行程限位均做了硬限位加软限位的双重防护，避免动作超程造成设备或工件的损伤。传动部分的布局充分考虑了后期维护的便利性，所有传动副的润滑点都预留了外露的操作空间，日常点检时无需拆解大面积的防护盖板即可完成注油、间隙检查等操作。走线布局全部采用内置拖链结构，避免线缆外露在作业区域内被工件剐蹭，同时拖链的弯曲半径完全适配所选线缆的最小弯曲要求，长期往复运动也不会出现线缆折损的问题。设备的整体外形轮廓做了倒角处理，所有外露的结构件边缘都做了钝边工艺处理，避免操作人员在设备周边作业时被尖锐边角划伤。

　　在负载匹配设计上，常规配置可满足10公斤以内的工件转运需求，若有更重的物料转运需求，仅需更换对应负载等级的传动组件与驱动单元，主体框架无需重新设计，可大幅缩短衍生型号的开发周期。从实际应用的角度出发，这款设备的结构设计充分考虑了中小制造企业产线升级的实际需求，没有冗余的复杂结构，所有零部件均采用行业通用的标准件，后期备件采购成本低，故障排查难度小，非常适合多品种小批量生产模式下的产线灵活配置需求，可根据不同产品的生产工艺要求，快速调整作业路径与取放位置，适配频繁换产的生产节奏。
