工业自动化物料装卸机设备结构设计

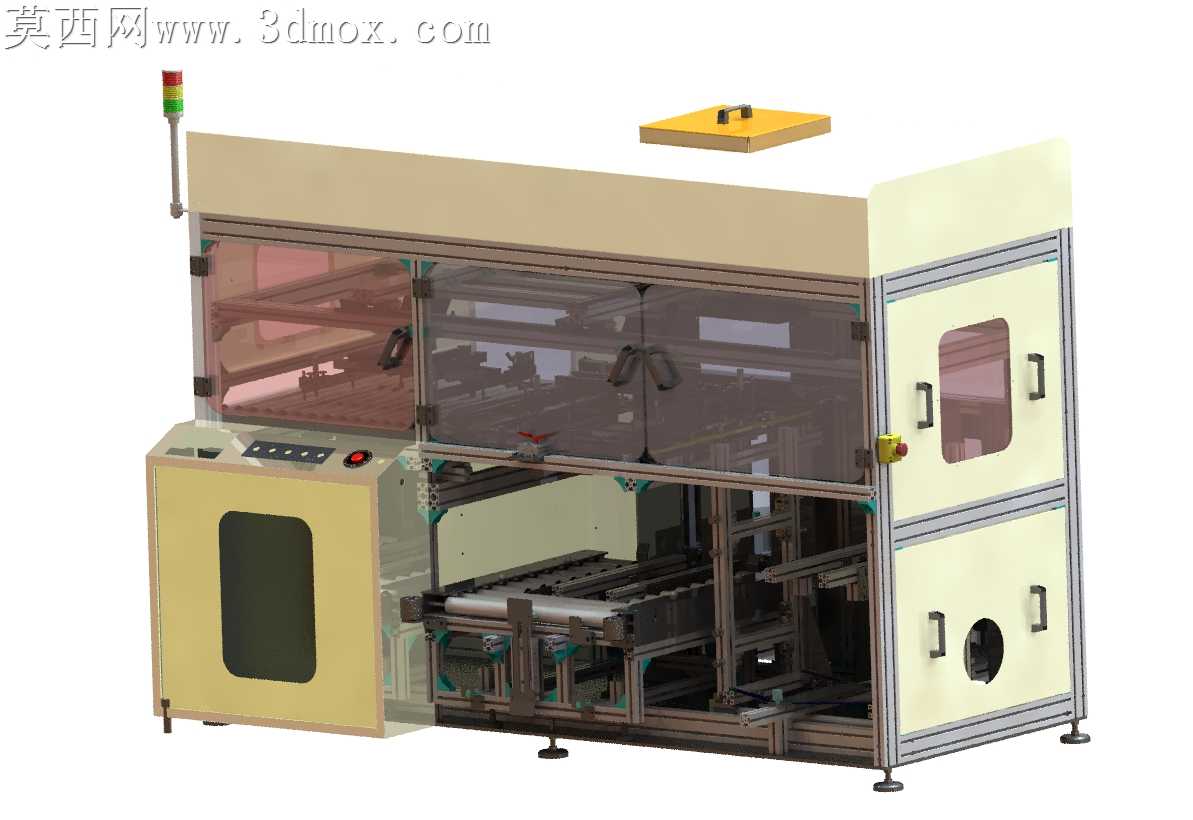

本作品为工业产线用自动化物料装卸机的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体功能分区的布局规划，再逐层拆分细化各功能模块的结构细节，确保各部件装配间隙合理、运动路径无干涉。模型整体采用铝型材搭建主体承载框架，建模时精准还原铝型材的标准槽口结构、连接角件的装配位，保证框架的结构强度与模块化拆装特性。设备外部设置半透明防护舱体，建模时区分透明防护面板与米黄色钣金护罩的材质属性，透明面板赋予高透光带轻微反射的亚克力材质参数，钣金护罩赋予哑光喷塑的金属材质，同时还原护罩上的嵌入式观察窗、密封式检修门、内嵌式拉手的细节结构，兼顾安全防护与日常运维的便利性。设备左侧集成操作控制单元，建模时还原操作面板上的功能按键、急停按钮、状态指示灯的排布，顶部设置三色警示塔灯，精准还原灯体分层结构与安装支架的固定方式。设备内部设置双层物料输送辊道结构，建模时细化辊筒的排布、传动连接件的装配关系、底部可调脚杯的支撑结构，可清晰展示物料装卸过程中的输送路径与承载逻辑。顶部预留独立的工装盖板结构，还原盖板上的提手细节，方便后期对设备顶部机构进行维护调试。渲染阶段采用工业场景常用的柔和布光方案，弱化生硬阴影，清晰呈现设备内外的结构层次，不同材质的质感区分明确，金属框架的冷硬质感、亚克力面板的通透感、钣金护罩的哑光质感都得到准确表现，整体模型完整还原了自动化装卸机的功能结构与外观特征，可用于产线布局规划、设备方案展示、结构优化参考等场景，各部件的建模精度满足装配校验与工程演示的使用需求。
