工业用布带加工成型设备结构设计

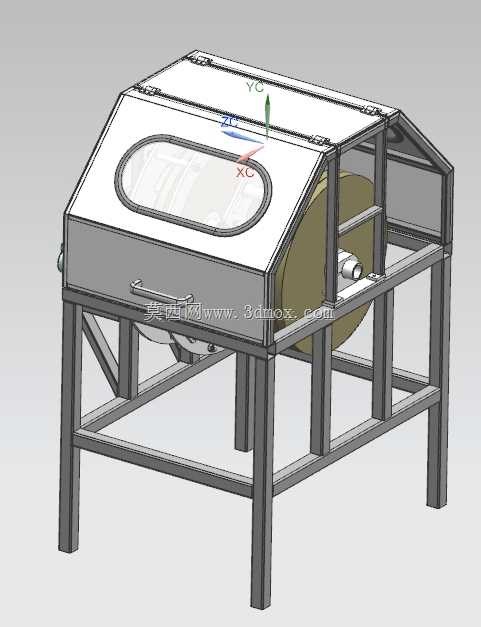

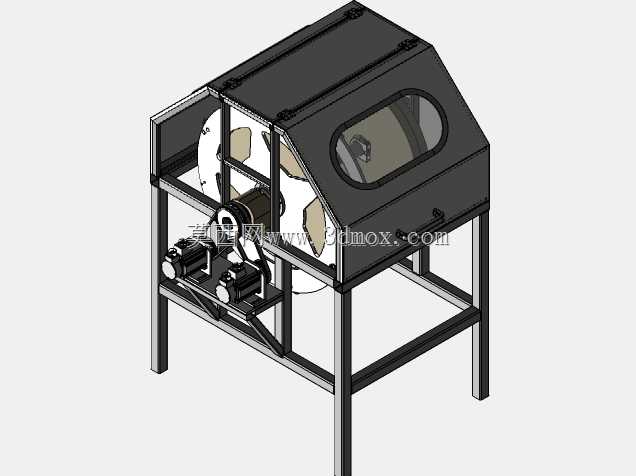

　　该设备主要面向窄幅带状柔性物料的成型加工场景，常见于纺织辅料、包装胶带、工业布带的连续生产工序中，可完成带料的收卷、张紧、裁切前的规整输送作业，适配宽度在300mm以内的各类布基、胶基带材加工需求。从结构设计逻辑来看，整体采用方管焊接机架作为承载基础，机架底部预留了120mm的调平脚轮安装空间，可直接适配车间常规地坪的安装找平需求，机架总高度控制在1100mm，操作面高度匹配成年操作人员站立作业的舒适区间，无需额外增设操作站台。设备上部设置半封闭防护壳体，壳体顶部开设椭圆形观察窗，可在设备运行过程中实时观察内部带料的走带状态，避免频繁开盖检查带来的安全隐患，壳体侧面采用快拆式卡扣连接，维护时可直接掀开上盖完成内部辊组的更换与调试，

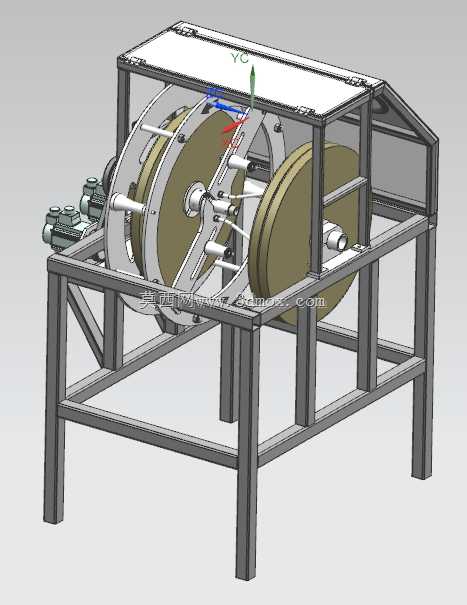

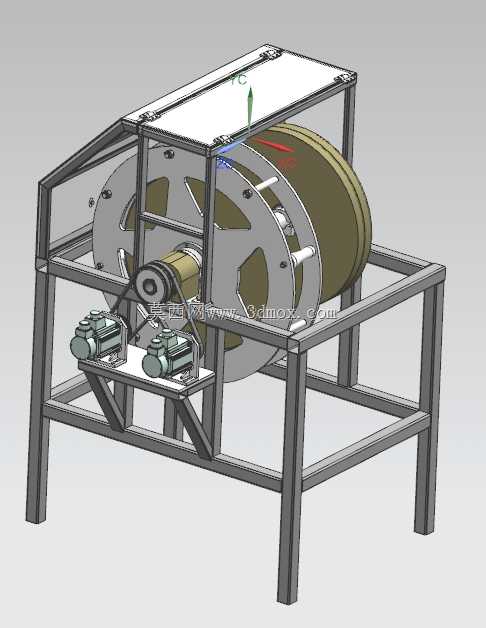

　　无需拆解整体框架。内部核心承载辊组采用悬臂式安装结构，主辊直径为280mm，辊面做硬质阳极氧化处理，避免带材输送过程中出现粘黏、打滑问题，张紧机构设置在主辊进料侧，可通过侧面的调节手柄调整张紧力大小，适配不同厚度、不同张力需求的带材加工。设备进料端与出料端均预留了标准接口，可直接对接前端的分切设备与后端的收卷工位，形成连续化的带材加工生产线，无需额外做转接结构设计。从安装边界来看，设备整体占地尺寸为1200mm*800mm，左右两侧预留了300mm的操作维护空间，背部预留150mm的管线排布空间，可直接嵌入现有带材加工车间的生产线布局中，无需对原有场地做大规模改造。防护壳体的边角均做圆弧过渡处理，避免操作人员走动过程中出现磕碰伤害，

　　所有外露的紧固件均采用内六角沉头设计，无突出尖锐结构，符合车间设备的安全设计规范。走带路径的设计充分考虑了带材的跑偏问题，在进料端设置了可调式挡边结构，可根据带材宽度快速调整挡边间距，减少带材输送过程中的偏移量，降低废品率。
