装载机卸载机孔位集成作业装置结构

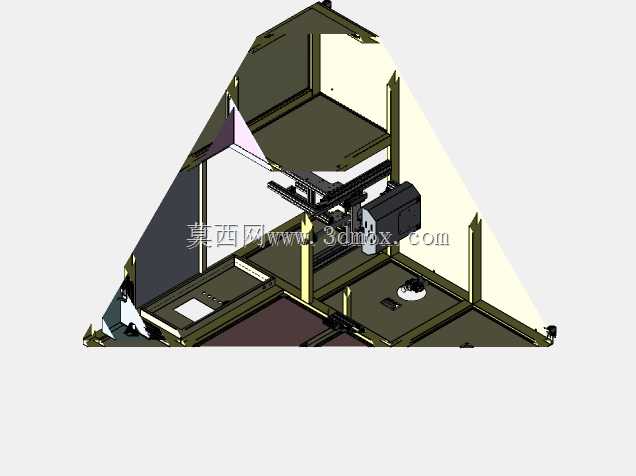

　　在散料转运、车间工件上下料的作业场景中，这类带孔位集成结构的装载机卸载配套装置，主要解决常规装卸设备对位不准、孔位对接偏差导致的物料卡滞、工件磕碰问题。从结构设计逻辑来看，整个装置采用三角围合式机架布局，三面设置防护立板与支撑立柱，既给内部执行机构留出足够的运动行程空间，也能在作业过程中阻挡物料飞溅、避免外部杂物侵入运动副区域，机架底部采用整块安装底板设计，所有驱动组件、导向导轨、执行末端的安装基准都统一落在底板上，减少多层拼接带来的装配累计误差。

　　装置内部的孔位作业单元采用横向滑台搭载执行头的结构，滑台通过线性导轨固定在机架中部的横梁上，可沿水平方向完成多工位的位置切换，执行头的安装座预留了多组标准安装孔位，可根据实际作业需求更换不同规格的作业端头，适配不同孔径、不同深度的孔位加工或是对接作业需求。机架的三个立面并非完全封闭，其中两个相邻立面预留了工件进出的开口，开口边缘设置了导向挡边，可配合上游输送线完成工件的导入定位，当工件沿挡边滑入作业工位后，底部的定位块会自动顶升卡入工件的基准孔，完成工件的位置固定，避免作业过程中工件移位导致的孔位偏差。

　　从安装边界来看，整个装置的底部安装孔位按照通用工业设备的安装标准排布，可直接固定在车间的混凝土地面或是标准设备工作台上，不需要额外制作过渡安装底座，机架顶部预留了吊装孔位，方便设备进场时的整体吊装转运。内部的走线全部采用拖链收纳，沿机架立柱内侧的线槽布置，既避免线缆外露被物料剐蹭，也方便后期维护时的线路排查。在功能适配性上，该装置可直接对接常规的装载机卸料工位，当料斗或是工件载具到达指定位置后，装置的执行头可自动完成孔位对位、锁紧、解锁的一系列动作，不需要人工辅助对位，大幅提升装卸作业的连贯性，减少对位等待的时间损耗。

　　设计过程中针对孔位作业的受力情况做了结构强化，执行头的安装座采用加厚钢板焊接而成，滑台的驱动丝杠选用大导程重载型号，可承受作业过程中产生的径向冲击力，避免长期作业后出现滑台变形、孔位偏移的问题。机架的支撑立柱采用矩形钢管焊接，连接处都加设了三角加强筋，即使在满载作业的工况下，机架的整体形变量也能控制在允许的公差范围内，保证孔位作业的精度稳定性。
