HIC端子自动裁切加工设备结构设计

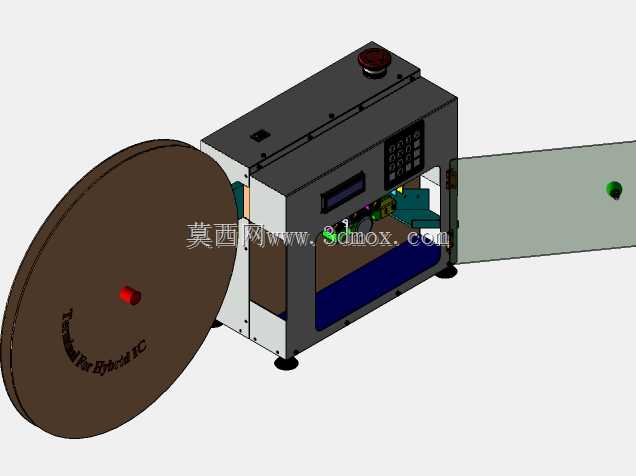

　　该设备主要面向通讯线束加工产线的HIC端子定长裁切工序，适配卷装连续端子料带的上料加工需求，可直接嵌入端子压接、线束组装的前段工序链路，替代传统人工裁切的作业模式，解决人工裁切长度一致性差、切口毛刺多、作业效率低的实际生产痛点。设备整体采用卧式布局，左侧设置大直径卷料放料工位，料卷通过带阻尼的芯轴固定，可根据料卷卷径调整阻尼力矩，避免放料过程中料带松散、拉扯变形，放料工位旁设置多组导向辊组，对料带进行展平、导向，纠正料带偏移，保证料带平稳送入裁切主机。主机箱体采用钣金折弯拼焊结构，底部配置可调式减震脚杯，可根据现场安装地面的平整度调整设备水平，减少设备运行过程中的振动传递，保证裁切精度。主机正面设置操作面板与状态警示灯，

　　警示灯可直观反馈设备运行、缺料、故障等不同状态，操作面板集成参数设置、手动调试、启停控制等功能，方便产线操作人员快速调整裁切长度、送料速度等工艺参数。裁切执行单元采用伺服驱动的送料辊搭配高速切刀结构，送料辊表面做滚花处理，增大与料带的摩擦力，避免送料过程中出现打滑导致的长度误差，切刀采用硬质合金材质，刃口做精密研磨处理，保证切口平整无毛刺，切刀的裁切行程与送料动作通过电控系统做联锁匹配，送料到位后切刀快速动作完成裁切，裁切完成的成品端子顺着出料导槽落入收集盒内。设备内部预留了充足的走线与元件安装空间，电气元件采用分层排布的方式，强电与弱电回路分开布置，减少电磁干扰对控制信号的影响，各运动部件均设置防护挡板，

　　避免作业人员误触运动部件造成安全隐患。从安装边界来看，设备整体占地尺寸紧凑，不需要额外做地基固定，可直接放置在标准车间工作台面上使用，进料侧预留足够的料卷更换操作空间，出料侧可直接对接后续端子压接设备的进料口，实现工序间的无缝衔接，适配多品种小批量的通讯线束加工场景，更换不同规格的导向块与切刀即可适配不同宽度、厚度的HIC端子料带加工，无需对设备主体结构做大幅改动。
