钣金夹装式通讯设备固定卡扣结构

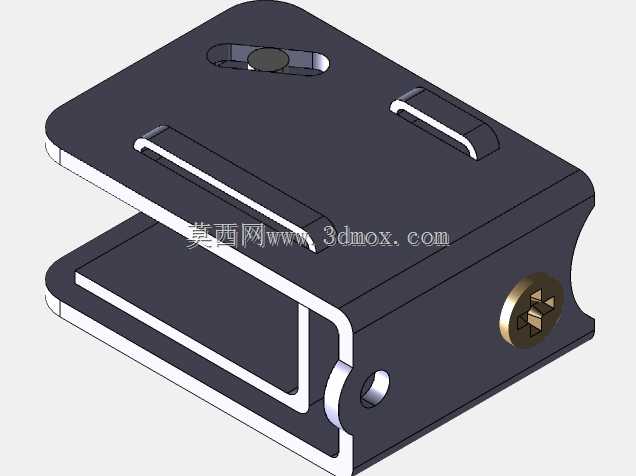

　　这类夹装式钣金固定构件，主要应用在通讯机柜内部、户外通讯基站设备舱、车载通讯终端安装场景中，用来卡接固定扁平状的通讯功能模块、薄型信号处理板卡或者外置接线排，替代传统螺丝锁附的固定方式，能大幅提升现场装配与后期运维的拆装效率。从结构设计来看，整体采用弯折一体的钣金冲压成型工艺，上下两层夹臂通过侧边的弯折连接带形成弹性张合结构，不需要额外加装扭簧或者弹性垫片，依靠钣金材料自身的弯折回弹性能提供持续的夹紧力，夹臂内侧预留的平直接触面可以保证与被夹持件表面完全贴合，避免局部应力集中压伤板卡表面的电路涂层。夹臂顶面开设的长圆形避让孔，是为了对准被固定件上的定位凸点或者散热孔位，安装时可以快速对位，不会因为孔位偏差出现装配卡滞；

　　侧面设置的十字槽锁紧位，是用来配合标准十字螺丝刀微调夹紧间隙，当被夹持件厚度在设计公差范围内波动时，可以通过旋动侧边的锁紧件调整夹臂的开合度，保证不同厚度的板件都能被稳定夹持，不会出现松脱晃动的情况。侧边预留的小圆孔是辅助安装孔，既可以穿入细铁丝做应急防脱绑定，也能作为定位销孔配合机柜上的定位柱实现预固定，降低高空作业时的装配难度。设计时充分考虑了安装边界的限制，整体外形做了圆角过渡处理，所有外露的钣金裁切边缘都做了压边钝化，不会割伤安装人员的手部，也不会划破通讯设备的连接线缆；夹体的整体厚度控制在紧凑范围内，不会过多占用机柜内部的走线空间，相邻安装的模块之间不会因为该卡扣的存在出现干涉。这类卡扣的夹紧力经过反复调校，

　　既可以保证在车载震动、户外风力晃动的工况下不会出现固定件移位，也不会因为夹紧力过大导致薄型PCB板出现弯曲变形，在批量装配场景中，不需要额外准备多规格的锁附螺丝，只需要按压卡扣即可完成初步固定，再通过侧边锁紧件微调即可完成装配，相比传统锁附方式能减少近六成的装配工时，同时后期更换模块时不需要完全拆除紧固件，只需要松开侧边锁紧结构即可翻开夹臂取出板件，运维操作十分便捷。结构上没有多余的零散零件，一体成型的设计也避免了小零件脱落掉入机柜内部引发电路短路的风险，适配通讯行业对配件可靠性、装配效率的双重要求。
