工业卧式三相异步电动机结构设计

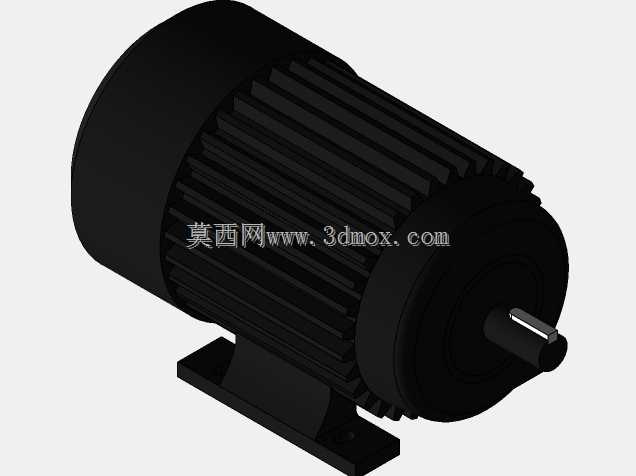

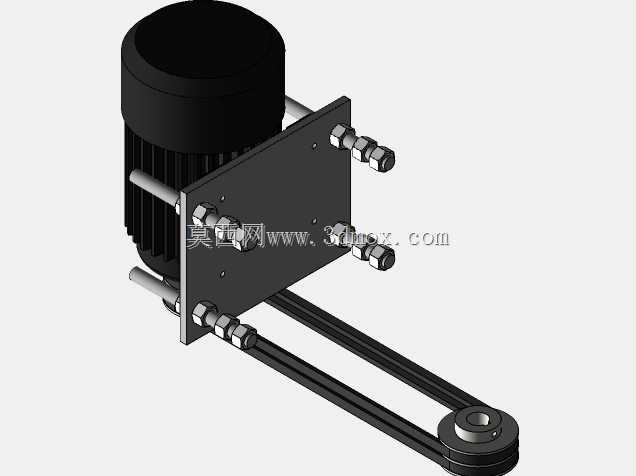

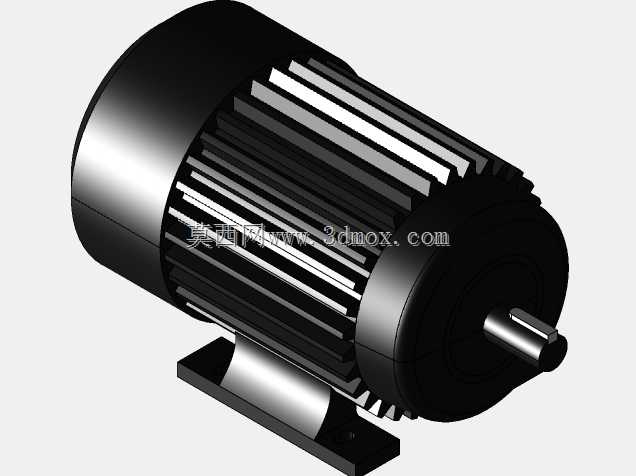

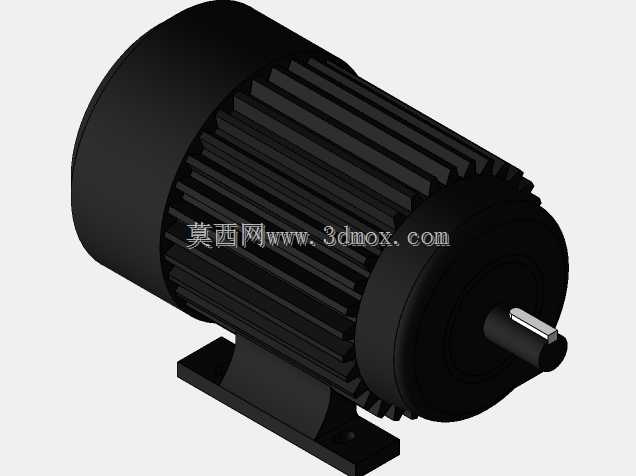

　　这款卧式安装的电动机三维结构，完整还原了工业场景中应用最广泛的鼠笼式异步电机的全部细节，从壳体散热筋布局到输出轴键槽、安装底座的螺栓孔位都做了精准还原，可直接用于设备布局阶段的干涉检查、安装空间校核工作。在各类输送设备、小型机床、风机泵类、自动化生产线的驱动单元选型中，这类电机是最通用的动力源，其结构成熟度高、维护成本低，能适配绝大多数恒转速驱动的工况需求。设计过程中优先考虑了壳体的散热效率，机壳外圆周均匀分布的轴向散热筋，既增加了与空气的接触面积提升自然对流散热效果，又能强化壳体的径向结构强度，避免电机运行过程中因电磁振动产生壳体形变，同时筋条的走向顺着电机轴向布置，也能在电机配套风冷风叶时引导气流沿轴向流动，带走绕组产生的热量。

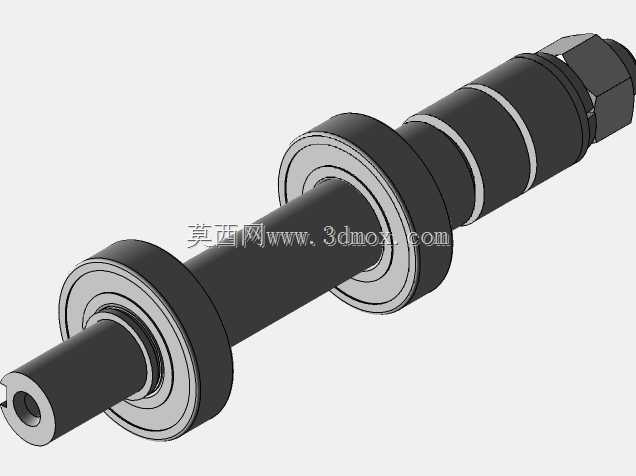

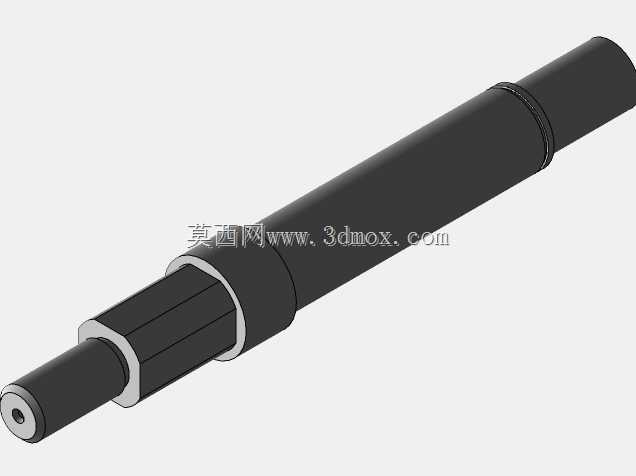

　　输出轴端采用标准平键连接结构，键槽的尺寸、轴伸长度都匹配通用的联轴器、带轮安装标准，不需要额外做轴头改造就能直接对接常规传动部件，轴肩位置的台阶设计可以对传动件做轴向定位，避免运行过程中传动件窜动触碰端盖造成磨损。底部的卧式安装底座采用一体化铸造成型的结构逻辑，两个安装脚的螺栓孔间距、孔径都对应通用的安装尺寸标准，底座与机壳连接位置做了圆弧过渡处理，能降低铸造应力集中，同时安装脚的底面做了平面度公差预留，安装时可以通过垫片调整电机水平度，保证输出轴与被驱动设备的轴系同轴度，减少运行过程中的径向跳动，延长轴承使用寿命。端盖部分采用止口定位结构，与机壳的配合公差选过渡配合，既保证端盖与机壳的同轴度，支撑两端轴承保持转子的转动同心度，

　　又能方便后期维护拆卸。整个模型的结构拆分逻辑完全贴合实际电机的装配流程，从定子绕组压装、转子穿入、端盖螺栓紧固到风叶、风罩安装的层级都清晰可辨，在做设备虚拟装配时，可以直接模拟电机的安装工序，提前排查管线、周边结构件与电机本体、接线盒位置的干涉问题，避免实际生产装配阶段出现空间不足无法接线、维护空间不够无法拆卸端盖的问题。在做设备整体布局时，这类电机的外形尺寸边界是布局校核的核心要素，模型的总长、总高、机壳外径、安装孔位坐标都和实际量产同规格电机一致，选型阶段不需要反复核对二维样本尺寸，直接拖拽到装配体中就能完成空间占位，大幅提升前期方案设计的效率。
