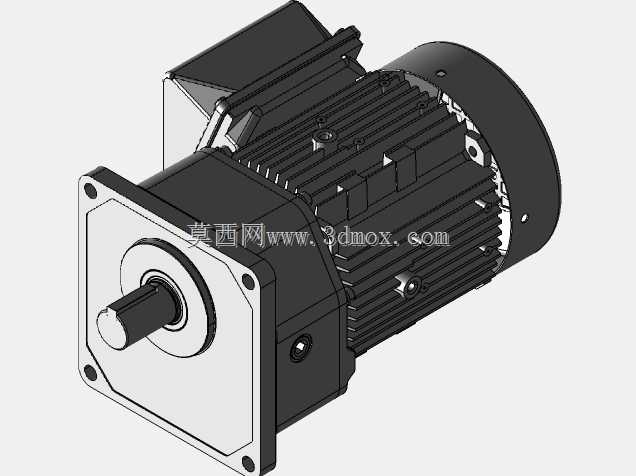

住友普雷斯特尼奥齿轮马达三维结构

　　这款齿轮马达的结构设计围绕工业场景的重载传动需求展开，在自动化生产线、输送设备、机床进给机构等需要低转速大扭矩输出的工况中，这类集成齿轮减速结构的动力单元可以直接替代高速电机搭配独立减速箱的组合方案，减少传动链路的装配误差与功率损耗。从结构布局来看，电机本体采用轴向散热筋设计，筋条沿机壳圆周方向均匀排布，在不额外增加机壳外径的前提下扩大散热面积，适配长时间连续运行的温升控制要求，接线盒设置在机壳侧上方，预留的线缆接入空间可以满足不同方向的布线需求，避免现场安装时线缆过度弯折导致的绝缘层破损。前端安装法兰采用方形止口定位结构，四个安装孔沿法兰对角对称分布，止口的配合公差按照过渡配合设计，安装时可以快速实现输出轴与负载端的同轴定位，

　　不需要反复调整径向位置，输出轴采用单键槽结构，键槽的对称度公差符合通用传动件的配合标准，能够直接配套标准联轴器、链轮或者齿轮进行动力传输。设计阶段优先考虑了安装边界的通用性，机壳的外径尺寸、法兰安装孔距、输出轴的轴径与伸出长度都参考了行业通用的安装尺寸规范，用户在旧设备改造替换同功率段动力单元时，不需要重新加工设备的安装基座，直接对位锁紧即可完成装配。齿轮减速部分与电机本体采用一体化集成壳体，摒弃了传统分体式减速箱与电机对接的法兰连接结构，既缩短了整个动力单元的轴向总长度，也消除了对接位置的密封渗漏风险，内部齿轮组的啮合参数经过优化，在保证额定输出扭矩的前提下，将齿轮运转的啮合噪音控制在工业场景允许的范围内，

　　适配车间内多设备并行运行的噪音管控要求。输出端的轴承配置采用双支撑结构，靠近输出侧的轴承选用重载深沟球轴承，可以承受径向负载与少量轴向负载，适配皮带传动、链轮传动等存在径向力的安装场景，避免轴承受力过早失效。机壳表面的涂装预留了接地标识位置，现场接线时可以直接将保护地线接在指定位置，符合电气设备的安全安装规范，尾部的风罩采用镂空结构，既保证内部散热风叶的进风通量，也能防止异物进入风叶区域造成运转故障。
