亚德客SU80X25标准气缸带安装附件结构

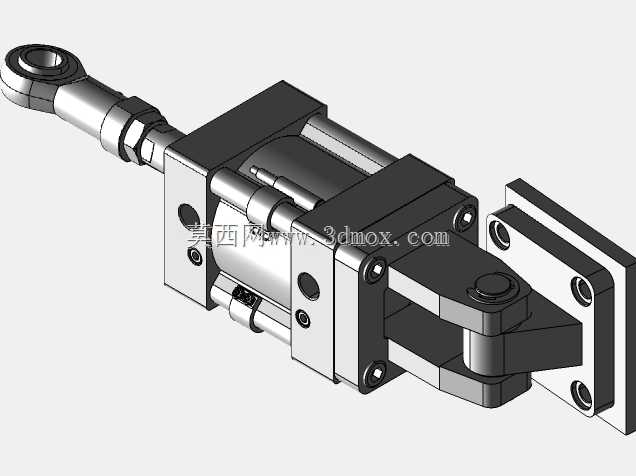

　　这款SU系列标准气缸，缸径80mm行程25mm，是气动系统里最常用的直线执行元件之一，在自动化产线、工装夹具、物流分拣、包装设备这类需要短行程直线推压动作的场景里随处可见。从结构上看，这款模型还原了SU系列气缸的拉杆式方形缸筒设计，相比圆管气缸，方形拉杆结构的抗扭转性能更好，侧面可以直接安装磁性开关来检测活塞位置，不需要额外加装安装支架，适配大部分需要位置反馈的自动化工况。模型附带了鱼眼接头和双耳铰支座安装附件，鱼眼接头可以补偿活塞杆端的小角度径向偏差，避免安装同轴度不足导致的活塞杆别劲、密封件过早磨损问题，双耳铰支座则允许缸体在安装平面上做小幅度摆动，适合工件就位位置有小幅偏移、或者需要随动压紧的工位，比如焊接工装的工件压紧、

　　装配线的工件定位挡停这类场景。设计层面上，这款气缸的缸筒采用硬质氧化铝合金材质，端盖和活塞都做了密封槽的精准限位，内置的导向套长度足够支撑25mm短行程下的活塞杆运行，不会出现侧载下的活塞杆下垂问题；进出气口分布在缸体两端的侧方，预留了标准管螺纹的接口空间，安装时不会和周边的安装支架、传感器产生干涉。安装边界上，缸体本身的方形截面尺寸和缸径匹配，双耳支座的安装孔位间距、鱼眼接头的连接螺纹尺寸都和实际量产件一致，做设备布局时可以直接套用这个模型的安装尺寸，不需要额外核对样本参数，能避免三维布局阶段出现安装空间预留不足、接口位置干涉的问题。这类短行程大缸径气缸通常用在需要大压紧力、短动作行程的工位，比如工装夹具的夹紧动作，0.5MPa供气压力下就能输出超过两吨的理论推力，足够满足大部分金属工件的装夹压紧需求，附带的安装附件也覆盖了常见的浮动连接、摆动安装需求，不需要额外单独选型配套附件，做气动系统设计时可以直接调用这个模型完成整体布局。
