精密立式多轴微调执行机构结构设计

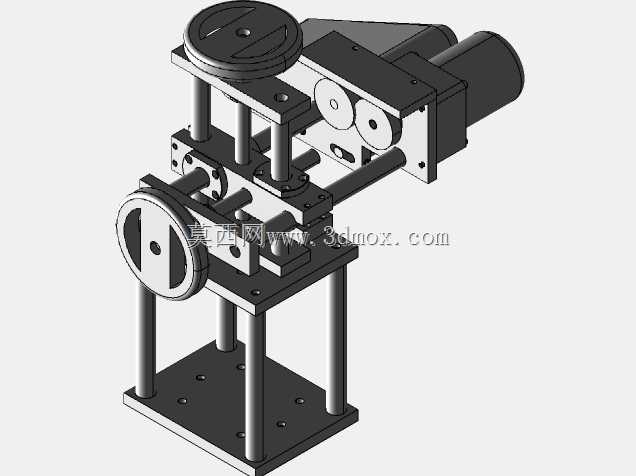

　　该微调机构主要面向通讯电子零部件组装、精密检测工位的小行程高精度位移调整场景，可集成在半自动组装线的工件定位工位、光学检测平台的姿态校准模块中，替代传统手动滑台实现微米级的进给调节，也可作为小型工装的位置补偿单元，适配多品种小批量生产时的快速换型调整需求。整体采用立式方管立柱加双层安装板的框架结构，底部方形安装底板预留多组沉头安装孔，可直接固定在标准铝型材工作台面或设备基板上，安装边界覆盖常规200mm见方的工位预留空间，上层调节板通过直线光轴与立柱滑动配合，避免调节过程中出现偏摆卡顿。驱动端集成减速电机与同步带传动副，将电机的高速旋转转化为调节板的平稳直线位移，侧方手轮可在断电或调试阶段实现手动微调，手轮刻度盘可直观读取进给量，

　　满足自动运行与手动调试的双模式切换需求。设计阶段优先考虑了调节过程的刚性表现，所有滑动配合面均加装无油衬套，降低长期运行后的磨损间隙，传动丝杠采用细牙梯形螺纹，具备自锁特性，调整到位后不会因设备振动出现位置漂移，无需额外增加锁紧机构即可保持位置精度。机构的输出端安装面预留多组螺纹孔与定位销孔，可直接搭载吸盘夹具、检测探头、小型压装头等执行末端，无需额外设计转接板，缩短工位改造的设计周期。整体传动链路做了冗余防护设计，同步带外侧加装钣金护罩，避免车间内的粉尘、碎屑落入传动副造成卡滞，所有外露金属件均做发黑防锈处理，适配车间内的多油污、多粉尘的运行环境。在安装适配性上，该机构的驱动电机安装座预留了长条形调节孔，可快速调整同步带张紧度，

　　日常维护无需拆解主体框架，仅需松开电机固定螺栓即可完成张紧操作，降低产线运维的工作量。调节行程覆盖0-30mm的常用微调范围，进给分辨率可达0.02mm，可满足绝大多数精密组装、检测工位的位置调整需求，不会因行程冗余造成机构体积过大，也不会因行程不足无法适配工位调整要求。
