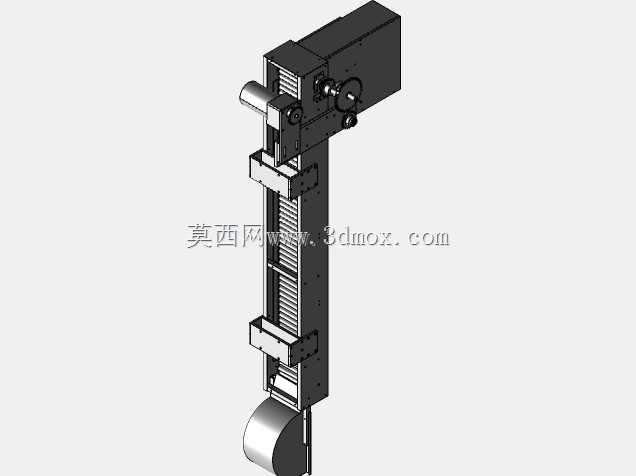

垂直布局滚子链输送设备结构设计

　　这款垂直布置的滚子链输送结构，主要针对车间内不同层高工位间的小件物料转运需求设计，常见于电子元器件组装线、小型五金件加工产线的工序间物料传递场景，可替代传统人工跨层搬运，减少工序间等待时长，适配生产节拍较快的连续作业产线。设备整体采用立式狭长布局，主体框架采用型材拼接成型，安装时仅需占用地面较小的投影面积，可紧贴车间立柱或产线侧边空位布置，无需对原有车间布局做大幅调整，框架侧边预留的安装孔位可直接与周边设备护网或支架做刚性连接，安装边界适配多数现有产线的改造需求。传动端布置在设备上部，采用链轮张紧结构搭配驱动单元，滚子链沿框架内侧的导向槽做闭环回转运动，链节上配套的承托构件可根据输送物料的外形做定制更换，既可以输送盒装、

　　托盘装的规整小件，也可通过更换治具适配异形零件的垂直转运，输送过程中物料不会因垂直抬升出现滑落偏移。设计阶段针对垂直输送的常见问题做了结构优化，上部传动端设置了可调节的张紧机构，可补偿链条长期运行后的磨损伸长量，避免跳齿、脱链故障；框架内侧的导向轨全程约束链条运行轨迹，高速运行时不会出现链条晃动剐蹭框架的问题；下部设置的从动轮端配套缓冲结构，可抵消链条回转时的冲击力，降低运行过程中的振动与噪音。设备的进出料端分别布置在上下两端的侧面，可直接对接上层流水线的落料位与下层流水线的上料位，无需额外增设转接机构，物料可直接从上层线体滑入承托构件，抬升至指定高度后自动导入下层对应工位，全程无需人工干预。结构细节上，

　　所有转动部位均预留了润滑注油点位，日常维护时无需拆解主体结构即可完成保养作业，驱动端的护罩做了快拆设计，检修链轮、轴承等部件时可快速拆卸，减少停机维护时间。整体结构的受力经过校核，框架可承受常规小件输送的载荷需求，不会因长期负载出现框架变形，适配多数轻工制造、电子组装类车间的垂直物料输送需求，建模时完整还原了内部链轮、链条、导向件、张紧结构的装配关系，可直接用于同类型设备的结构参考或改型设计。
