斜轮分拣输送台结构设计方案

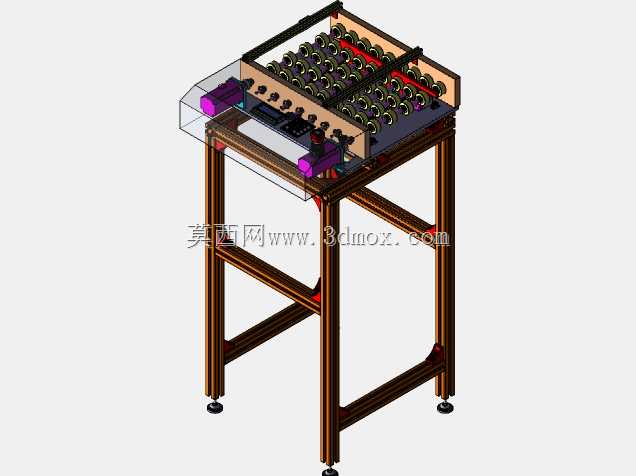

　　这款斜轮式输送分拣设备，主要面向3C电子组装线、小件仓储分拣场景设计，可对接平面输送主线，实现物料的90度侧向移栽、分流输送，适配PCB板、小型包装盒、规整塑胶件等重量不超过5kg的扁平类工件，在流水线工位间的物料转向、多线分流环节可替代人工搬运转接，降低线体作业的重复劳动强度。设备整体采用工业铝型材搭建主体机架，四根型材支腿底部配置可调脚杯，可根据现场线体高度差在±20mm范围内调节安装高度，适配不同高度的主线体对接需求，机架整体采用4040标准铝型材拼接，型材间采用角码加螺栓锁紧，无需焊接加工，现场组装无需专用焊接设备，后期改造移位也可快速拆解重组。设备上部的输送核心为多组交错排布的斜向摆轮，摆轮采用聚氨酯包胶材质，

　　表面摩擦系数适中，不会刮伤工件表面，同时可提供足够的摩擦力带动工件移动，摆轮组下方配置两组独立的驱动单元，分别对应摆轮的主输送转动与摆向调整，当工件需要沿主线直行时，摆轮方向与主线输送方向保持一致，工件可直接通过设备台面；当接收到分流信号时，摆轮组快速偏转至侧向角度，将工件平稳推送至侧边支线，整个转向动作响应时间可控制在0.5秒内，不会卡滞或冲击工件。台面两侧设置有透明亚克力防护挡板，可避免工件在输送分流过程中从台面侧边滑落，同时透明材质不会遮挡操作人员观察工件输送状态的视线，挡板采用快拆式安装结构，日常清理台面、更换易损件时无需工具即可快速拆卸。设备的电气驱动元件全部内置在机架台面下方的型材框架内，走线沿铝型材槽口排布，

　　外部无裸露线缆，既避免车间杂物剐蹭线缆造成故障，也让设备整体外观更整洁。安装时需注意设备台面与对接主线的平面高度差控制在1mm以内，台面水平度偏差不超过0.5mm/m，避免工件通过时出现卡顿、偏移问题，设备侧边预留有电气接口，可直接对接产线PLC控制系统，无需额外配置独立控制箱即可接入现有产线管控系统。
