D400规格振动给料机底座结构设计

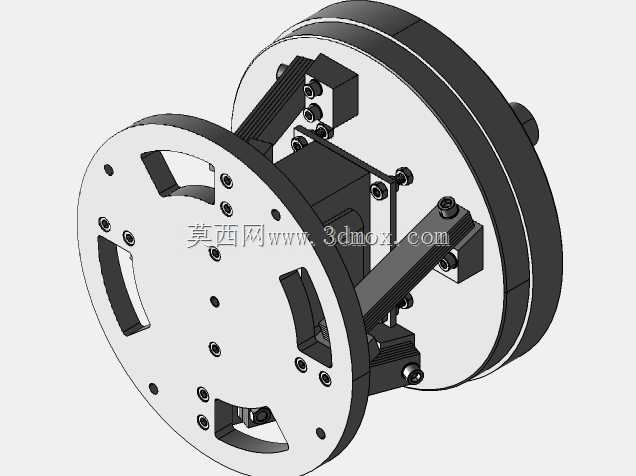

　　在自动化送料工位的实际布局中，振动给料底座是整台振动送料设备的核心承载与激振传递部件，这款D400规格的底座，适配直径400mm规格的振动料盘，常见应用于小五金件、电子元器件、塑胶紧固件等零散工件的排序送料场景，可对接冲床、装配机、检测设备的进料端，完成工件的定向排序与匀速送料动作。从结构设计逻辑来看，这款底座采用圆盘式主体承载结构，上下两层安装法兰分别对接上部料盘与下部设备安装台面，周向均匀布置的多组倾斜板簧作为弹性支撑构件，板簧的安装角度、预紧力可通过侧边的紧固螺栓进行微调，以此匹配不同重量料盘、不同物料的送料振幅需求，避免出现物料卡滞、送料速度不均的问题。底座的激振组件安装位预留了标准的电磁激振器安装接口，

　　可直接适配常规规格的振动电磁铁，激振力通过板簧组件均匀传递到上部料盘，形成稳定的扭转振动，让料盘内的工件沿螺旋轨道有序上行。从安装边界来看，上部法兰的安装孔位采用周向均布设计，预留了多组不同孔距的安装点位，可适配不同孔位布局的标准料盘，下部法兰开设了三个对称的腰型安装槽，安装时可在一定范围内调整底座的固定位置，降低设备台面的加工精度要求，同时腰型槽也能抵消部分振动带来的安装应力，避免长期运行后固定螺栓出现松动。底座的主体承载板采用镂空减重设计，在不降低结构刚性的前提下减少了整体自重，既可以降低激振过程中的无用能耗，也能减少振动向设备台面的传递，降低整线的振动干扰。在结构细节处理上，所有板簧的安装座都设计了定位止口，

　　装配时无需反复调整对齐位置，即可保证板簧的倾斜角度一致，避免因板簧角度偏差导致的振动偏摆、送料轨迹偏移问题；所有紧固点位都设计了防松结构，适配振动工况下的长期运行需求，减少日常维护的频次。实际选型应用中，这款底座可覆盖单重10g以内的中小型工件送料需求，送料速度可通过调整激振电流、板簧预紧力实现无级调节，对接不同生产节拍的自动化工位，整体结构紧凑，安装维护便捷，无需复杂的调试流程即可快速投入生产使用。
