圆珠笔组件自动化组装生产设备结构

　　这套设备主要面向文具制造场景，用于圆珠笔各组件的自动化装配工序，可完成笔杆、笔芯、笔帽等多类零件的依次上料、定位、压合、检测等连续作业，替代传统人工逐件组装的生产模式，适配中小规格圆珠笔的批量生产需求，在文具加工厂的制笔车间内可直接对接上下游工序，前端衔接零件分拣上料工位，后端可对接成品检测、包装工位，形成完整的制笔生产链路。从结构设计来看，设备采用分段式长条形机架布局，主体框架以标准工业铝型材搭配钣金护板搭建，底部设置可调脚杯支撑，可适配车间不同平整度的地面安装需求，机架内部预留了电气元件、气动管路的排布空间，外侧护板设置可开合检修门，方便日常维护时快速接触内部传动与执行机构。设备的主输送线沿长轴方向布置，

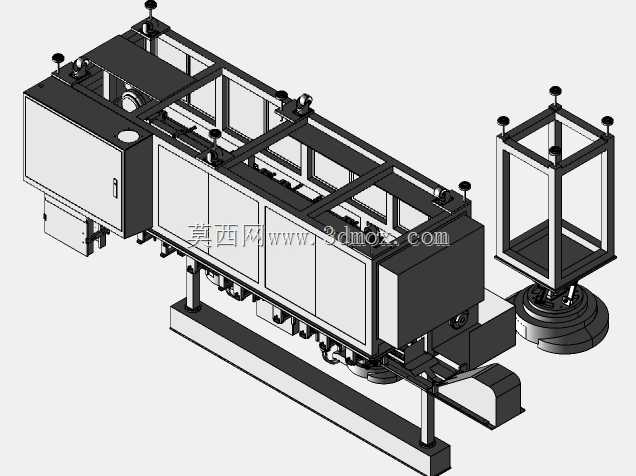

　　采用同步带搭配定位治具的结构，治具可根据圆珠笔杆的外形做仿形设计，保证输送过程中零件位置不发生偏移，输送线两侧分布多组装配工位，每个工位对应一道组装工序，包括笔芯上料插入、笔帽压装、尾塞装配等，工位的执行元件采用气动滑台搭配压头的结构，压合行程可根据不同规格圆珠笔的装配尺寸做调节，适配多品类同系列圆珠笔的生产切换。设备旁侧独立设置的回转式机架结构，是配套的零件上料缓存工位，可放置批量待装配的笔帽或尾塞零件，通过回转分度的方式逐件将零件输送至取料位，由取料机构抓取后移送至主输送线的装配位，该结构可减少人工补料的频率，提升单批次生产的连续运行时长。设计过程中充分考虑了操作安全与安装边界，

　　设备主体的操作侧预留了不小于八百毫米的操作维护空间，非操作侧预留三百毫米的管路布线与检修空间，设备顶部的调节手轮均设置在操作人员站立可触及的高度范围，无需登高即可完成工位位置、压合行程的调试调整。传动部分的设计做了震动抑制处理，主输送线的驱动端设置减震联轴器，各压装工位的安装板做加厚处理，减少压合作业时的震动传递，保证装配精度的稳定性，避免因震动导致零件装配错位、压装不到位的问题。设备的进料端与出料端均设置了导向接口，可直接对接车间内的现有输送线，无需额外做转接结构改造，降低产线升级的改造成本，整体结构的模块化程度较高，不同功能的装配工位可根据实际生产需求做增减调整，适配不同配置等级的产线搭建需求。
