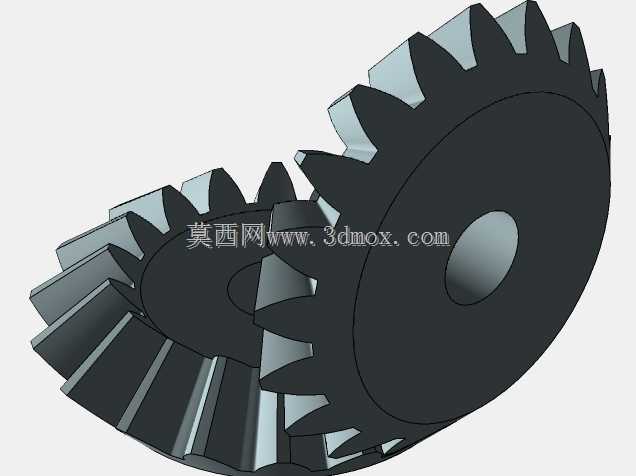

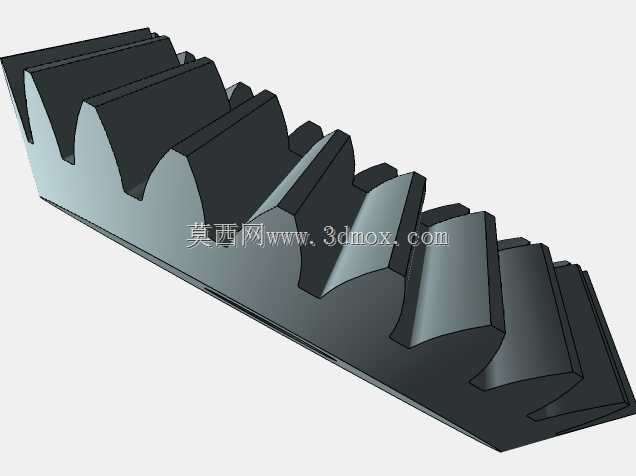

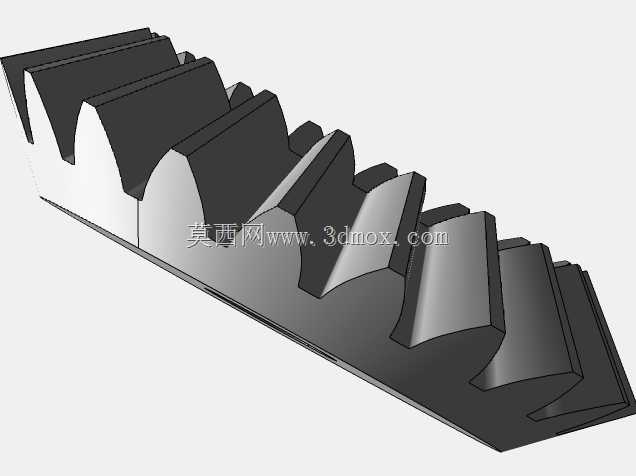

这套锥齿轮传动副主要用于相交轴之间的旋转运动与扭矩传递,常见于各类需要改变动力传输方向的机械结构中,比如小型机床的进给传动端、农用机械的动力换向部位、轻工设备的转角传动单元,也可配套在锥齿轮箱内作为核心传动构件使用,能够在空间受限的安装场景下完成90度轴交角的动力衔接,相比交错轴传动结构,直齿锥齿轮的传动效率更高,加工与装配的工艺门槛更低,适合中低速、中等载荷的传动工况。从结构设计来看,两个配对的锥齿轮采用等模数等压力角的齿形参数匹配,齿向沿节锥母线方向分布,轮齿从大端到小端逐渐收窄,啮合过程中齿面接触区沿齿长方向合理分布,能够保证传动过程中的载荷均匀传递,避免局部应力集中导致的齿面磨损加剧。
齿轮中心设置的通孔用于与传动轴进行配合安装,孔位的公差设计需匹配对应轴径的过渡配合要求,保证传动过程中齿轮与轴无相对窜动,齿轮端面可根据安装需求加装键槽或紧定螺钉位,实现周向固定。设计过程中首先确定传动比匹配对应的齿数组合,再根据传递扭矩核算轮齿的弯曲强度与接触强度,确定齿宽、节锥角、齿顶高系数等核心参数,建模时先构建单个轮齿的齿廓曲面,通过圆周阵列完成整圈轮齿的排布,再通过布尔运算整合轮毂与轮体结构,配对齿轮的装配需严格对齐节锥顶点,保证啮合间隙处于合理范围,避免出现卡滞或侧隙过大导致的传动冲击。安装边界方面,需预留足够的径向空间容纳两个齿轮的啮合转动范围,轴向位置需通过轴肩或挡圈进行限位,保证两齿轮的节锥面完全贴合,传动过程中无轴向窜动带来的啮合偏移,这类直齿锥齿轮不适合高速重载工况,高速场景下易产生较大的振动与噪音,选型时需匹配对应工况的转速与载荷范围,日常维护中需定期在齿面涂抹润滑脂,减少齿面磨损,延长传动副的使用寿命。
