锥齿轮传动副啮合结构三维设计

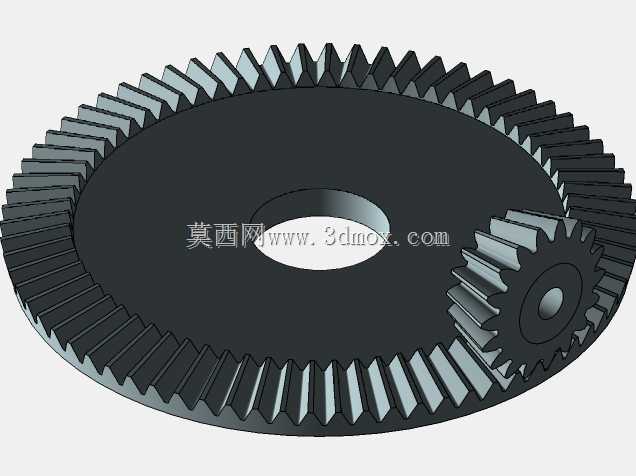

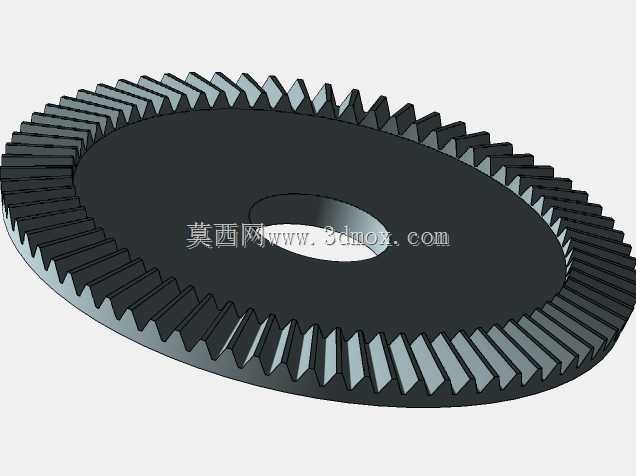

　　这套锥齿轮啮合结构，核心解决相交轴之间的旋转动力传递需求，在小型动力传输工位、便携设备传动模组、精密进给机构中应用广泛，区别于平行轴传动的圆柱齿轮，锥齿轮可实现两轴呈固定夹角的动力换向，常见的90度相交轴布置场景中，这类结构能在极小的安装空间内完成扭矩传递，不需要额外增加换向传动构件，大幅压缩传动链路的整体体积。从结构设计逻辑来看，大尺寸端面锥齿轮与小尺寸主动锥齿轮的齿形参数做了完全匹配的修形处理，齿向沿锥面母线方向均匀分布，齿厚从大端到小端呈线性渐变，保证啮合过程中齿面接触印痕沿齿长方向居中，避免偏载导致的齿面过早磨损。大齿轮中心设置的通孔为安装定位孔，可直接穿过传动轴通过键连接实现周向固定，

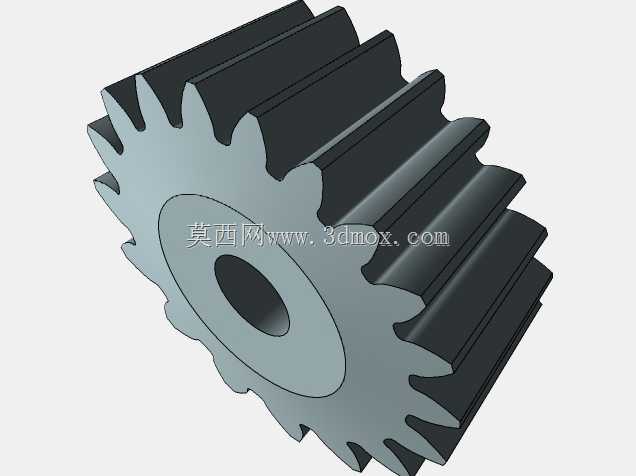

　　齿轮背面的平整端面可贴合安装基准面做轴向定位，不需要额外设计定位凸台就能满足装配同轴度要求；小齿轮的中心孔同样适配对应直径的输入轴，轮毂位置的厚度做了加强处理，可承受输入端传递的峰值扭矩，避免高速运转时轮毂开裂。在安装边界上，这套传动副的啮合侧隙预留了合理的调整余量，装配时可通过调整两齿轮的轴向安装位置，控制齿侧间隙在合理区间，既保证传动过程无卡滞，又能将回程误差控制在精密传动允许的范围内，适配需要正反转切换的传动场景。齿形加工对应的建模过程中，严格按照渐开线锥齿轮的成型原理构建齿面，每个轮齿的分度锥角、齿顶锥角、齿根锥角参数完全匹配，保证啮合时齿顶与齿根之间预留标准顶隙，不会出现齿顶干涉的问题。实际应用中，

　　这类锥齿轮副常被用在手持动力工具的动力输出端、小型自动化设备的转角进给模组、精密仪器的调节机构中，相比蜗轮蜗杆传动，它的传动效率更高，不存在自锁特性，可实现双向动力传递，适合需要高速往复传动的工位；相比交错轴斜齿轮传动，它的接触应力更小，承载能力更强，同等模数下可传递更大的扭矩，使用寿命更长。建模过程中对轮齿的过渡圆角做了优化处理，齿根位置的圆角半径符合应力分散要求，可有效降低齿根位置的应力集中系数，提升齿轮的抗弯曲疲劳强度，在频繁启停的冲击载荷工况下，也能保证轮齿不会出现断齿失效。两齿轮的啮合位置做了动态干涉校验，全齿宽啮合过程中，除齿面正常接触区域外，其余位置均预留足够的安全间隙，不会出现运转过程中的剐蹭问题，装配时只需要保证两轴的交点与齿轮的分度锥顶点重合，就能实现顺畅的传动效果，降低现场装配的调试难度。
