交错啮合式螺旋锥齿轮传动副结构

项目分类:齿轮 发布时间:2022-06-28 ID:672310

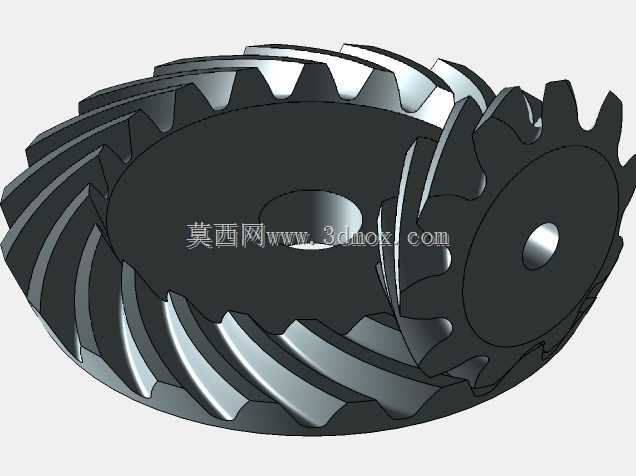

  • 交错啮合式螺旋锥齿轮传动副结构

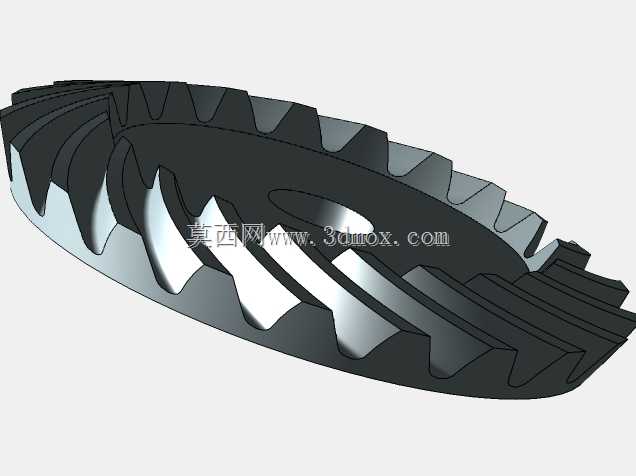

  • 交错啮合式螺旋锥齿轮传动副结构

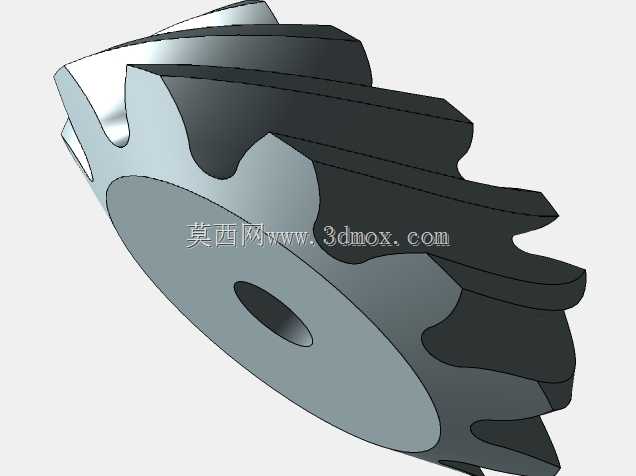

  • 交错啮合式螺旋锥齿轮传动副结构

  这套螺旋锥齿轮传动副主要用于空间交错轴场景下的动力换向传输,常见于中小功率的锥齿轮箱内部,适配需要将输入轴回转运动转换为垂直方向输出的设备布局,在小型动力头、便携传动装置、精密进给机构中都能见到这类结构的应用。不同于直齿锥齿轮仅能在齿面瞬时完成线接触啮合,螺旋齿向的设计让轮齿在进入啮合到退出的全过程保持渐进式接触,传动过程中冲击载荷更小,运转噪音更低,单齿承受的瞬时载荷峰值被有效分散,适合中高速工况下的持续动力传递。设计阶段首先要确定两轴的空间交角,这套传动副采用最常用的90度垂直交角布局,匹配绝大多数正交传动的安装需求,齿向螺旋角经过匹配计算,保证啮合过程中重合度处于合理区间,避免出现齿根干涉或者啮合间隙过大的问题。

  轮齿的齿廓采用渐开线锥面生成逻辑,建模时严格按照分锥角、齿顶高系数、顶隙系数的参数关系构建齿面,保证两个齿轮装配后齿侧间隙处于工程允许的公差范围内,既不会因为间隙过小出现运转卡滞、齿面异常磨损,也不会因为间隙过大导致换向时出现空程误差,影响传动精度。从安装边界来看,两个齿轮的轮毂端面都设计有平整的定位贴合面,中心轴孔可根据实际选型需求匹配不同直径的传动轴,轴孔周边预留的键槽位置可传递额定扭矩,齿轮背锥位置的尺寸经过校核,装配后不会与箱体内壁、支撑轴承端盖发生运动干涉。齿宽的选取兼顾了承载能力和结构紧凑性,过宽的齿宽会导致加工难度提升、齿向误差带来的偏载问题加剧,过窄则无法满足额定扭矩下的齿面接触强度要求,这套结构的齿宽参数经过平衡,

  在紧凑的安装空间内实现了足够的承载冗余。实际应用中这类螺旋锥齿轮副需要配合润滑脂或者润滑油使用,齿面的表面粗糙度要求较高,建模时还原的齿面曲率可直接用于后续的加工路径生成,减少二次建模的工作量。不同于大规格重载锥齿轮的厚重结构,这套传动副尺寸紧凑,适合集成在空间受限的小型传动机构内,轮齿的螺旋方向经过配对设计,安装时不可随意调换两个齿轮的装配位置,否则会出现齿面无法正常啮合、运转阻力骤增的问题。
