高精度螺旋锥齿轮传动组件结构设计

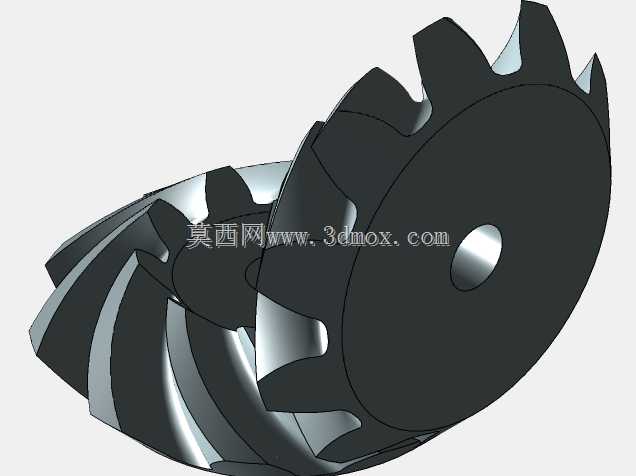

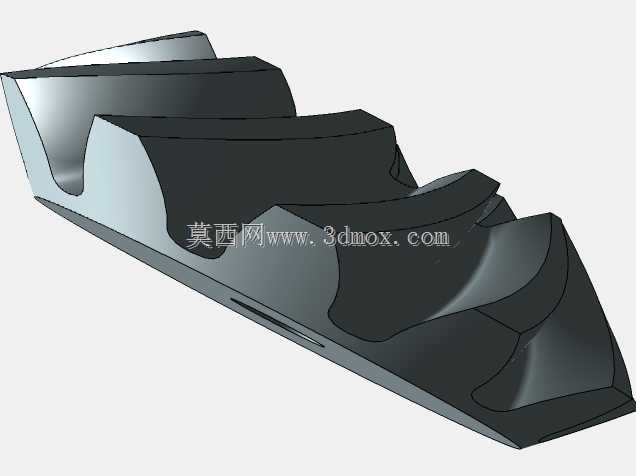

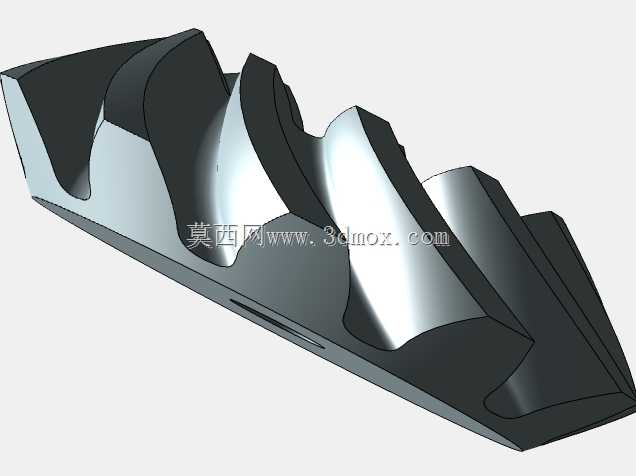

　　在相交轴动力传递场景中，螺旋锥齿轮始终是核心传动部件，这类带螺旋齿向的锥齿轮结构，相比直齿锥齿轮拥有更高的重合度，传动过程中齿面接触是逐步滑入啮合并平稳退出，能大幅降低传动冲击与运行噪音，在高速重载的传动工况下优势尤为明显。这套螺旋锥齿轮组件的齿形采用等基圆锥齿轮设计逻辑，建模过程中严格遵循齿面啮合原理，对齿向螺旋角、齿顶高系数、顶隙系数做了匹配性校核，确保两配对齿轮在啮合区间内不会出现根切、齿顶干涉的问题，齿面接触区控制在齿面中部偏内端位置，符合实际装配后的负载接触要求。从安装边界来看，齿轮的轴孔采用标准圆柱孔设计，可直接与对应直径的传动轴配合，端面预留的定位台阶能保证装配时的轴向定位精度，

　　齿轮背锥面与安装基准面的垂直度公差控制在合理区间，避免装配后出现齿面偏载的情况。这类齿轮组件常应用在锥齿轮箱内部，作为相交轴动力换向的核心结构，常见于机床主轴传动箱、农业机械驱动桥、小型工业设备的转角传动单元、输送线的转角动力模块中，可实现两垂直相交轴之间的动力传递，根据不同的模数与齿数配比，能适配不同的传动比需求，满足不同设备的转速、扭矩传递要求。设计过程中对齿根过渡圆角做了优化处理，避免齿根应力集中导致的轮齿断裂风险，齿顶部分做了合理的倒角处理，既可以减少啮合过程中的边缘接触，也能避免装配过程中齿顶磕碰损伤。在实际选型应用时，需要注意配对齿轮的安装距精度，安装距偏差会直接影响齿面接触位置，偏差过大时会导致齿端接触、局部应力过载，

　　大幅缩短齿轮使用寿命，同时要保证两轴线的相交度公差，避免轴线偏移带来的传动卡滞、异常磨损问题。这套模型完整还原了螺旋锥齿轮的齿形细节与安装结构，可直接用于锥齿轮箱的装配干涉校验、传动路径模拟，也可作为同类齿轮设计的参考模板，帮助结构设计人员快速完成相交轴传动结构的方案搭建，减少基础齿形建模的重复工作量，在做传动系统仿真时，精准的齿形结构也能保证接触应力分析、传动效率计算的结果更贴近实际工况。
