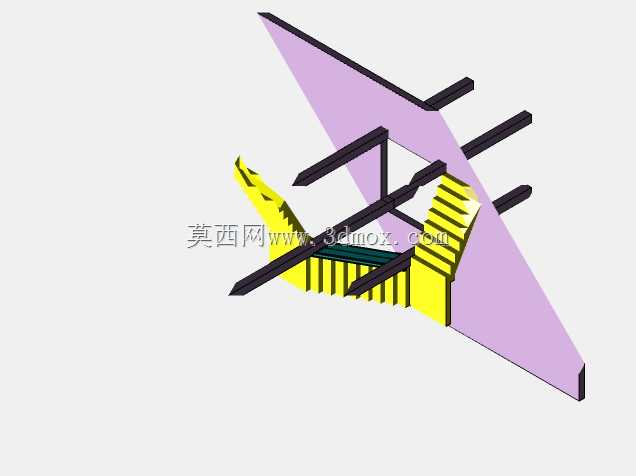

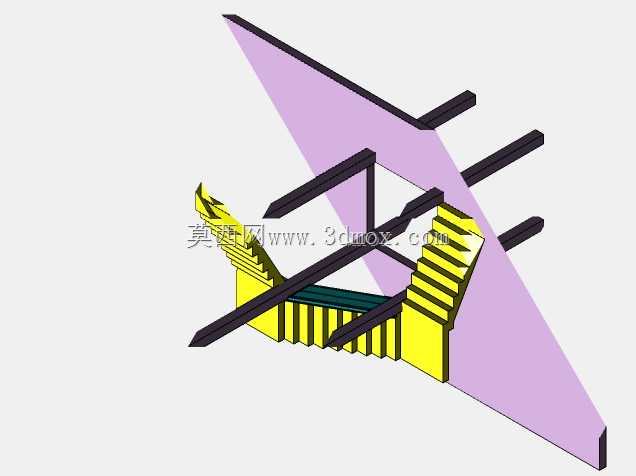

双跑楼梯踏步铝板防护结构设计

　　该结构主要应用于民用建筑、工业厂房内部的双跑楼梯场景，作为楼梯踏步侧边的防护封板构件，承担遮挡梯段钢结构骨架、衔接上下跑梯段过渡区域、避免人员踩踏时衣物卡入梯梁缝隙的作用，同时可作为梯段侧边的装饰承载面，适配后期涂装、贴面等饰面施工需求。设计阶段优先考虑现场安装的适配性，整体结构完全贴合双跑楼梯的转折角度，斜向封板的倾斜角度与梯段坡度完全匹配，上下跑梯段的踏步侧边封板做了一体化折弯处理，避免多块板材拼接产生的接缝错位问题，减少现场焊接或螺栓固定的点位数量。从结构受力角度看，侧边铝板采用等厚板材折弯成型，边缘预留与梯梁型钢贴合的安装折边，折边处预先开设适配常规膨胀螺栓、自攻螺钉的安装孔位，孔位间距按照常规型钢龙骨的排布间距设置，

　　可直接贴合在槽钢或矩形钢管制作的梯梁侧面，无需现场二次开孔裁切。踏步位置的黄色防护件与侧边铝板采用嵌入式衔接，每一级踏步的侧边突出高度与踏步踢面高度保持一致，可在人员上下楼梯时起到视觉提示作用，同时避免踏步边缘的型材外露产生磕碰风险。安装边界方面，整体结构的外轮廓完全控制在楼梯梯段的建筑完成面范围内，斜向封板的最外侧边缘与梯段侧边的建筑完成面齐平，不会突出墙面或占用楼梯通行净宽，上下端的衔接位置分别对齐楼层平台和中间休息平台的地面完成面标高，无需额外做收边处理。设计过程中充分考虑了板材加工的工艺性，所有折弯角度均匹配常规折弯设备的加工范围，无过小折弯半径或特殊工艺要求，板材下料时可直接按照展开图切割，减少加工工序，降低生产制造成本。

　　结构的连接点位均设置在隐蔽位置，固定完成后外部无外露连接件，整体外观整洁，同时后期维护时可直接拆卸单块板材，无需破坏周边结构。针对楼梯使用过程中的振动问题，板材与梯梁贴合面预留了缓冲垫片的安装间隙，可避免人员通行时板材与型钢骨架碰撞产生异响，提升使用体验。
