平开窗用执手式门窗把手结构设计

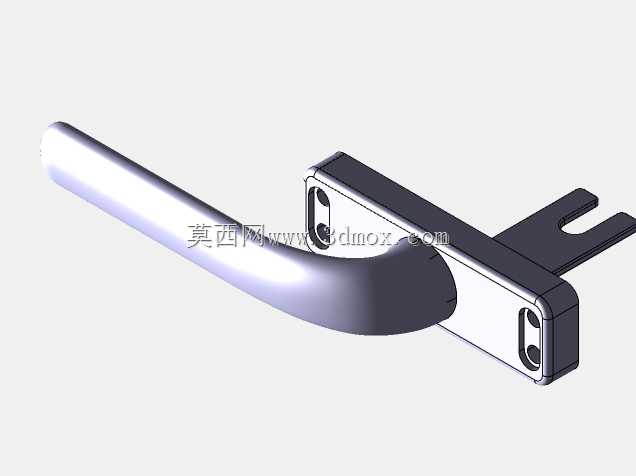

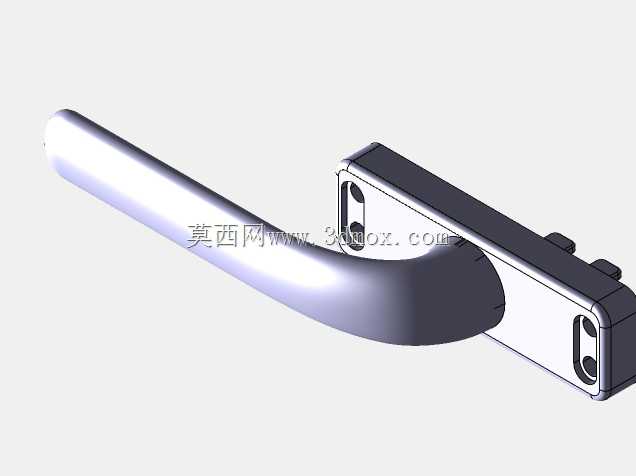

　　这款执手构件主要应用于民用建筑断桥铝平开窗、上悬窗的启闭控制场景，是门窗系统中直接承接用户操作力的核心交互部件，日常使用中需要反复承受扳动、按压的循环载荷，同时要兼顾与窗框型材的适配性、锁闭传动的匹配精度。从实际使用需求出发，设计时首先考虑了操作的人机工学特性，握持段采用大弧度曲面过渡，整体杆身做了等直径圆棒延伸设计，表面无尖锐棱角，用户握持施力时手掌贴合度较好，扳动过程中不会出现硌手、打滑的问题，即使冬季戴薄手套操作也能顺畅完成启闭动作。安装基座部分采用平板式贴合结构，基座背面预留了与型材型腔匹配的定位凸台，安装时可直接卡入窗框预设的安装槽内，无需额外做现场配磨调整，基座上的两个长圆形安装孔可适配一定范围内的安装孔位偏差，

　　降低现场安装的对位难度，同时长孔设计也能抵消型材加工时的累计公差，避免出现孔位错位无法装配的问题。从功能实现逻辑来看，该执手内部集成了锁闭传动的拨叉结构，扳动执手旋转90度即可带动窗框内部的传动锁闭器动作，实现窗扇的锁止与解锁，基座侧边预留的拨叉伸出位与主流断桥铝型材的传动槽尺寸完全匹配，可直接替换同规格的老旧损坏执手，无需改动原有型材的传动结构。外形设计上整体走极简实用路线，握持杆与基座的衔接处做了平滑的圆弧过渡，不存在容易积灰的卫生死角，日常清洁时用抹布即可直接擦拭干净，外露的安装面做了平整化处理，装配完成后基座与窗框型材表面完全贴合，不会出现凸起的缝隙，避免雨水、灰尘渗入型材型腔内部造成五金件锈蚀。

　　设计过程中重点校核了扳动载荷下的结构强度，握持杆与基座的连接部位做了加厚过渡处理，可承受日常使用中超过100N的扳动力不会出现断裂变形，同时基座的整体厚度控制在适配常规20mm槽宽型材的范围内，不会出现装配后突出窗框过多影响窗扇闭合的问题，执手的旋转行程做了机械限位设计，扳动到锁止和解锁位置时会有明确的到位反馈，用户无需额外确认即可判断窗扇是否完全锁闭。
