汽车侧窗铝型材密封边框结构设计

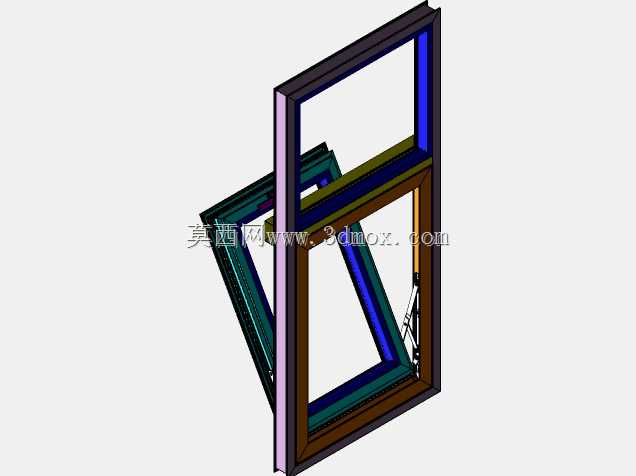

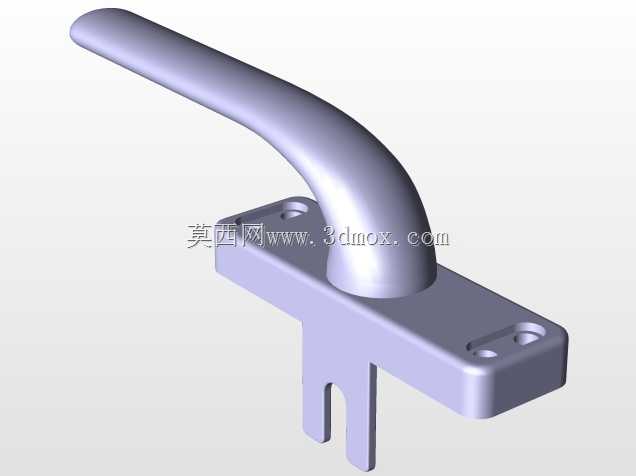

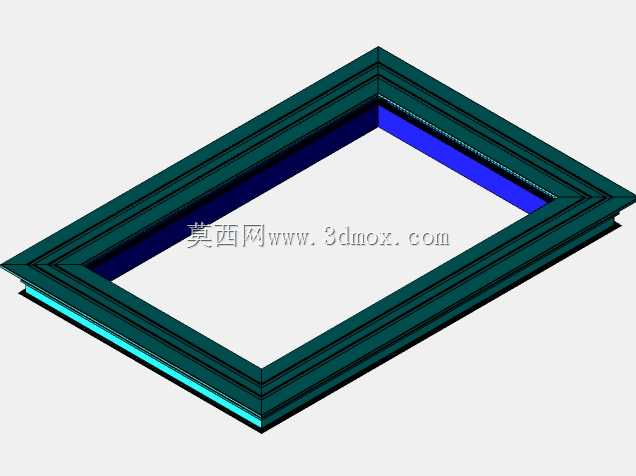

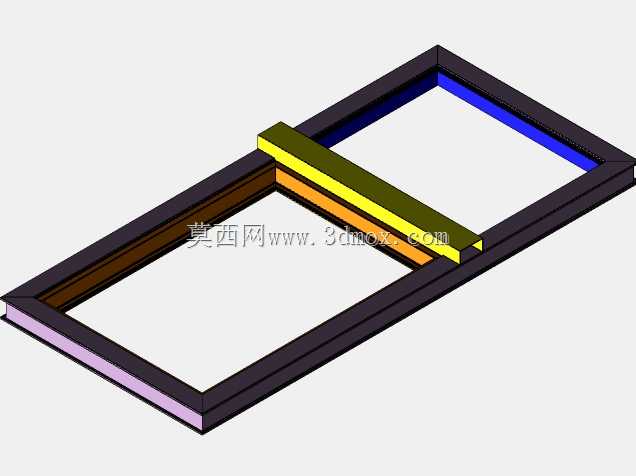

　　这款车窗边框结构主要适配乘用车、商用车侧窗安装场景，在整车结构中承担窗体支撑、密封隔振、玻璃固定的核心作用，日常使用中需要兼顾车内外环境隔离、行车振动耐受、玻璃升降导向的多重功能。从结构设计逻辑来看，整体采用多腔体铝型材挤压成型的框架结构，型材截面设置多层阶梯卡槽，最外侧卡槽用于安装外装饰压条，中间层主卡槽适配钢化玻璃的安装边界，内侧预留密封胶条嵌装槽，可通过嵌入三元乙丙胶条实现玻璃与框架之间的柔性连接，避免行车过程中玻璃与硬铝框架直接接触产生异响，同时阻断雨水、粉尘沿玻璃缝隙渗入车内的路径。框架的转角位置采用45度拼角焊接工艺，焊后对拼缝位置做打磨整平处理，保证外表面的平整度，拼角内部设置隐藏式定位角码，提升框架整体的抗扭刚度，

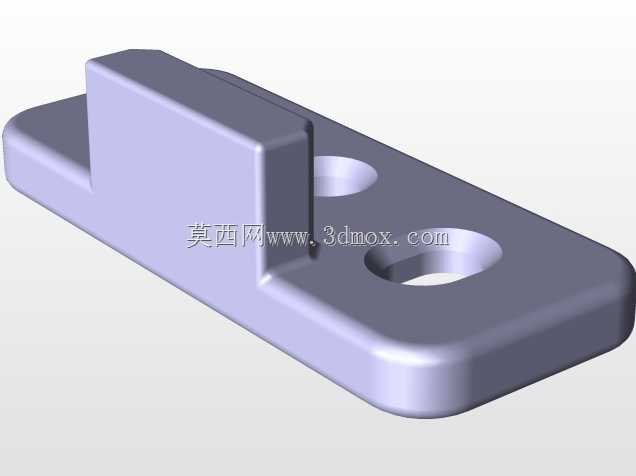

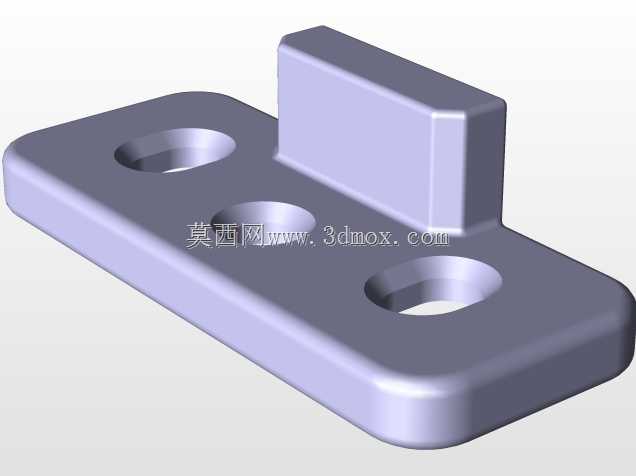

　　避免车辆长期行驶在颠簸路面时框架出现角部开裂、变形错位的问题。从安装边界来看，框架外侧设置一圈外翻的安装止边，止边上预冲均匀分布的安装孔位，可直接通过卡扣或者自攻螺钉与车门钣金的窗体安装位贴合固定，止边背面预留密封胶涂布槽，安装时打胶后可实现框架与钣金之间的完全密封，杜绝车门内部进水锈蚀的隐患。型材的壁厚根据不同位置的受力需求做差异化设计，主受力的边框外侧壁厚设置为1.8mm，玻璃卡槽位置的壁厚控制在1.2mm，在保证整体结构强度满足整车振动、冲击测试要求的前提下，尽可能降低构件自身重量，符合整车轻量化的设计方向。框架内侧预留的玻璃导向槽尺寸公差控制在±0.2mm以内，可保证玻璃升降过程中运行顺畅，不会出现卡滞、偏移的问题，

　　槽口位置做圆角钝化处理，避免长期升降过程中磨损玻璃表面或者刮伤密封胶条。在实际装车验证环节，这类铝型材车窗边框相比传统的钢制边框，重量可降低40%左右，同时铝型材本身的阳极氧化表层具备优秀的耐锈蚀能力，不需要额外做电泳、喷漆处理，减少生产环节的工艺步骤，也能避免长期使用后出现表层锈蚀、掉漆影响外观的问题。框架的整体外形尺寸完全匹配对应车型的车门窗体开口尺寸，安装后与车门钣金的齐平度误差控制在0.5mm以内，保证整车外观的装配一致性，多层密封结构的设计可在车辆高速行驶时有效降低风噪传入车内，提升驾乘的静谧性。
