推拉式铝合金窗结构拆解三维设计

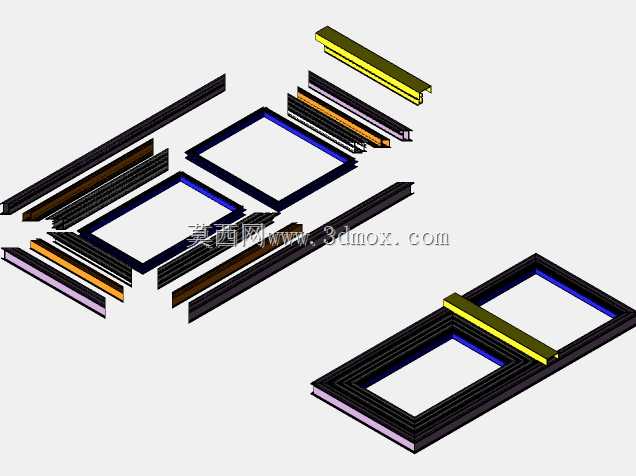

　　这套铝合金推拉窗的三维结构，完整还原了民用及商用建筑外窗的装配逻辑，从型材下料到组件拼接的全流程结构关系都做了清晰呈现，能直接给门窗厂的结构优化、型材开模提供直观的参考依据。日常场景里，这类双轨推拉窗大量用在住宅阳台、写字楼办公隔间、工业厂房附属办公区的采光通风位置，相比平开窗它不占用室内外开合空间，窗扇沿轨道水平滑移的操作逻辑，也更适合人员走动频繁、窗台周边常摆放物件的使用场景。从结构设计逻辑来看，整套构件拆分了外框型材、内扇型材、密封胶条卡槽、滑轨限位结构几个核心部分，外框采用拼接式组角结构，型材截面自带的腔体既承担窗体的整体结构强度，也预留了密封胶条、毛条的安装槽位，关闭状态下能通过多层密封结构阻隔室外粉尘、雨水渗入，

　　同时削弱室外噪音的传递路径。窗扇部分的型材边框做了阶梯式搭接设计，和外框滑轨配合时，搭接量控制在常规工程要求的安全范围内，避免窗扇滑移过程中出现脱轨风险，同时型材上预留的玻璃安装槽，适配常规厚度的中空玻璃，槽边的压条卡位能在不破坏型材主体的前提下完成玻璃固定，后期玻璃更换也无需拆解整窗结构。安装边界上，外框的外围尺寸适配常规建筑预留的窗洞模数，型材壁厚符合常规民用建筑门窗的强度要求，安装时可通过外框侧边的固定片与建筑墙体做刚性连接，窗体与墙体间隙填充发泡材料后打密封胶即可完成密封固定。滑轨部分采用高低轨设计，外侧轨道略低于内侧轨道，即便有少量雨水渗入外框腔体，也能通过外框预设的排水孔顺利排出，不会出现雨水倒灌进室内的问题。

　　整套结构没有冗余的异形构件，所有型材截面都适配常规挤出工艺，加工时只需按照定长切割、组角拼接、安装密封件、装配玻璃的流程即可完成组装，生产环节的工艺门槛低，也方便后期现场安装时的尺寸微调，能适配不同建筑窗洞的微小尺寸偏差。
