XF55CS嵌入式车窗框结构三维设计

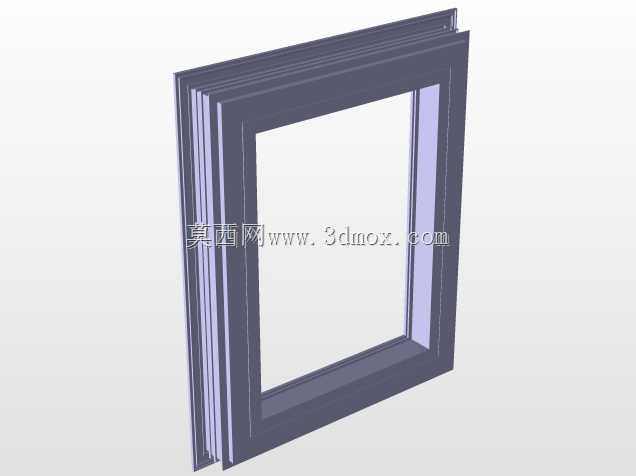

　　这款XF55 CS对应的嵌入式车窗框结构，主要面向商用车、改装特种车辆以及轨道交通配套舱室的窗体装配场景，核心作用是完成窗体玻璃与车体钣金蒙皮之间的刚性连接，同时为密封胶条提供稳定的安装基准，隔绝行车过程中的风噪、雨水渗入，也能缓冲车辆行驶中产生的结构振动，避免玻璃因车体形变出现应力碎裂。从结构设计逻辑来看，整个框体采用多层阶梯式嵌套轮廓，最外侧的翻边结构直接贴合车体外壁的安装开孔边缘，翻边宽度经过匹配常规车体钣金的厚度做了适配，安装时可通过点焊或者结构胶与车体完成预固定，无需额外做复杂的开孔避让，能大幅降低现场装配的对位难度。中间层的环形凹槽是密封胶条的专属安装位，槽体的深度与宽度匹配常规车用三元乙丙密封胶条的卡接尺寸，

　　胶条装入后不会出现松脱移位，玻璃闭合时的压紧量刚好控制在胶条合理压缩区间内，既保证密封性能，也不会因为压缩量过大导致胶条过早老化失效。内侧的阶梯挡边则是玻璃的承载定位面，挡边的平面度公差控制在0.2mm以内，保证玻璃安装后受力均匀，不会出现局部应力集中的问题。在安装边界的设计上，整个框体的外轮廓尺寸严格匹配55系列窗体的通用开孔规格，对角尺寸误差控制在0.5mm范围内，能直接适配现有同系列车型的窗体开孔，无需对车体原有结构做二次修改。框体的转角位置采用圆弧过渡设计，避免了直角结构带来的应力集中问题，同时也能让密封胶条在转角位置平顺贴合，不会出现褶皱导致的密封断点。从建模的细节处理来看，所有的折弯位置都预留了合理的钣金折弯R角，

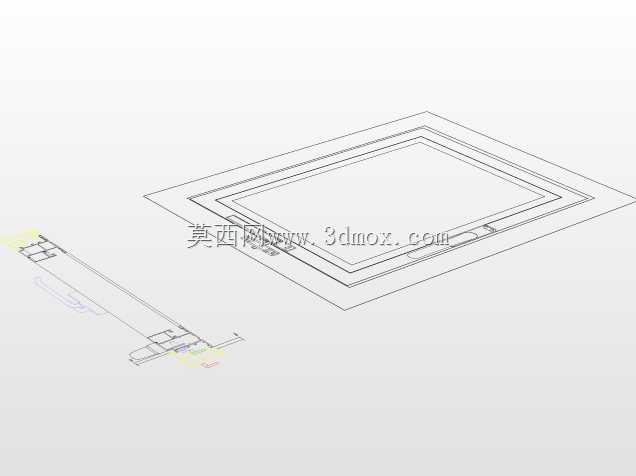

　　匹配常规钣金加工的工艺要求，不会出现折弯开裂或者回弹超差的问题；各个安装面之间的垂直度、平行度都做了工艺基准约束，能直接导出加工图纸用于钣金冲压或者型材折弯加工。在实际选型应用中，这款结构可以根据使用场景选择铝合金挤压成型或者冷轧钢板冲压成型，铝合金材质适配轻量化要求高的乘用车、改装房车场景，钢制结构则适配重载特种车辆、工程作业车辆的高强度使用需求。框体上预留的隐形安装点位，可以适配隐藏式螺丝固定或者焊接固定两种装配方式，不会破坏车体外表面的平整性，满足外观一致性要求。整个结构没有多余的冗余设计，所有的轮廓特征都服务于装配、密封、承载三个核心功能，在保证结构强度的前提下尽可能控制构件重量，不会给车体增加额外的负载。
