XF55CD门窗传动锁闭连接结构设计

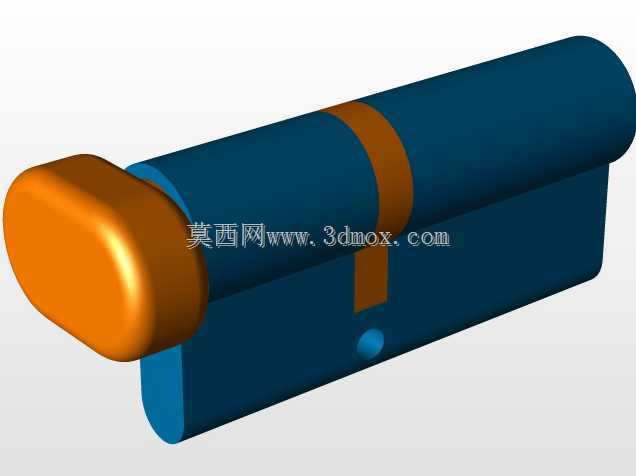

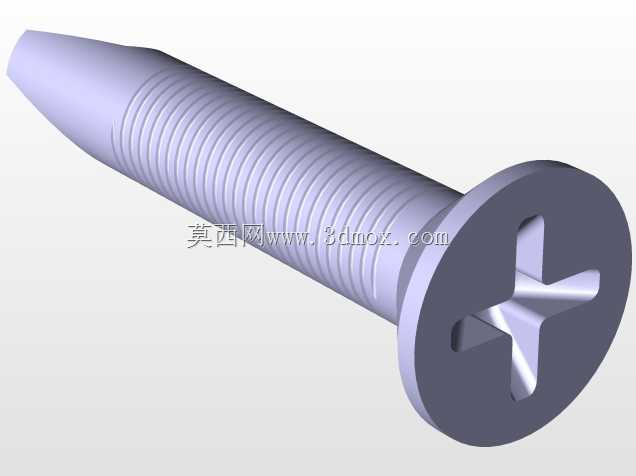

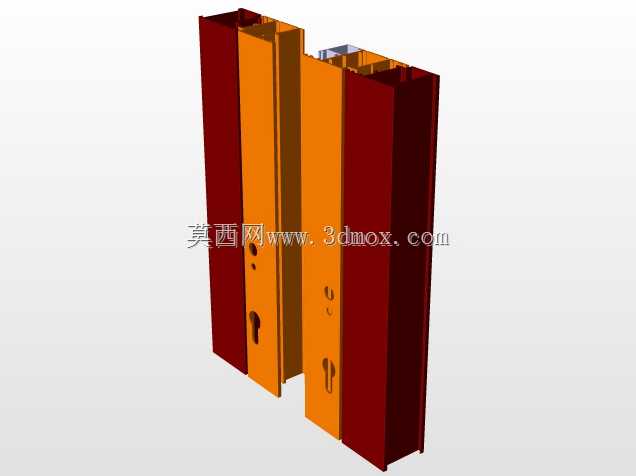

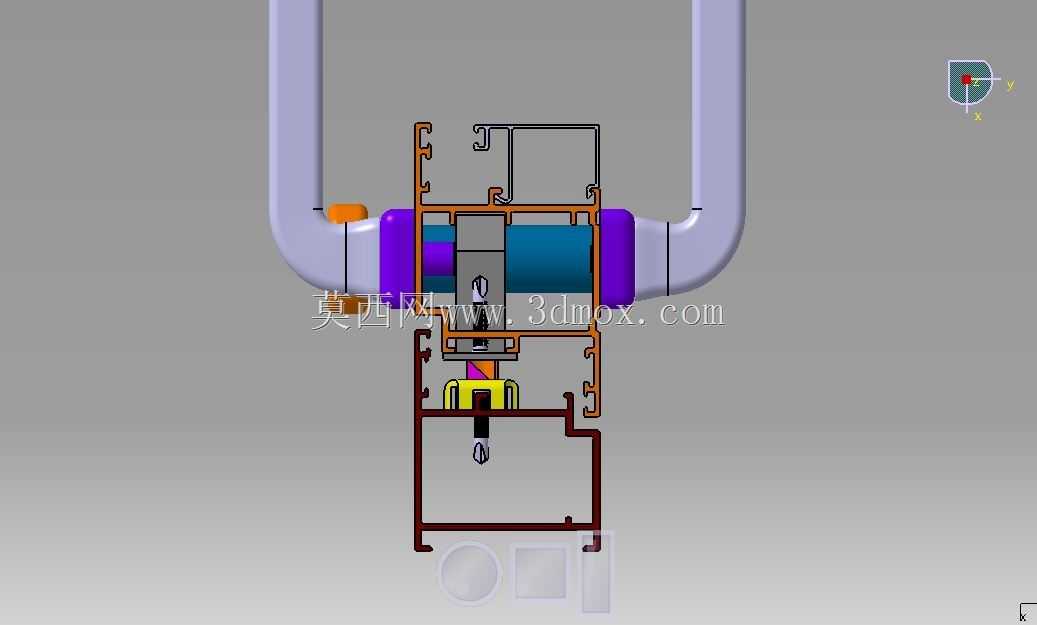

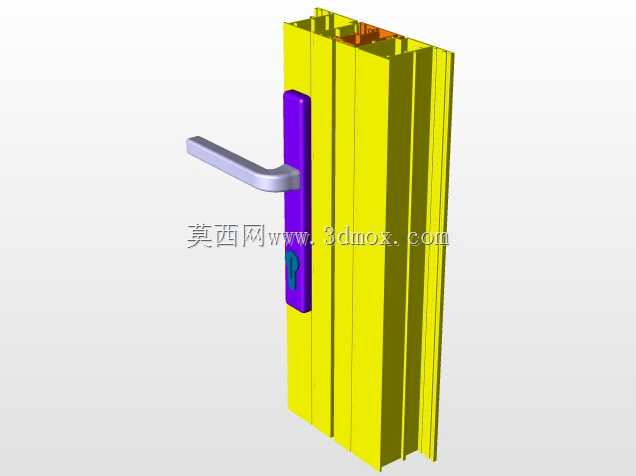

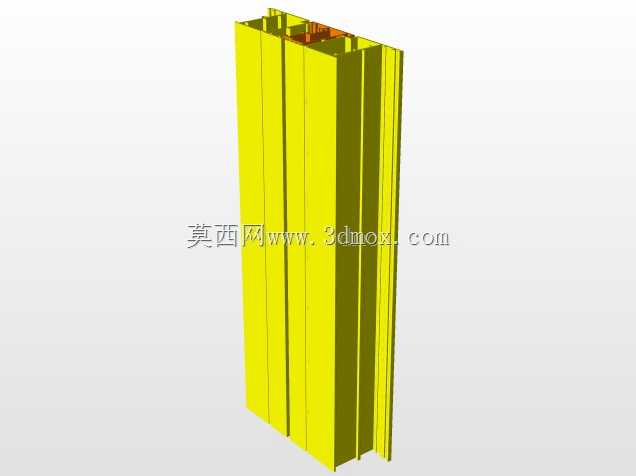

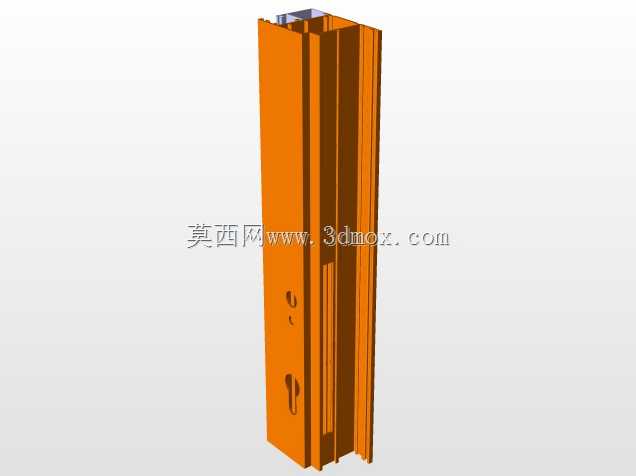

　　该结构对应建筑门窗领域的配套传动锁闭节点，主要应用于断桥铝平开窗的侧边锁合工位，承担窗扇闭合后的锁点传动、型材间密封压紧的核心作用，适配常规55系列断桥铝型材的腔体尺寸，在民用住宅、商用写字楼的外开窗系统中应用广泛。从实际使用场景来看，该结构安装于窗扇侧边的型材腔体内，通过把手转动带动内部传动件位移，驱动锁点与窗框侧的锁座咬合，实现窗扇的多点锁闭，避免窗扇在风压作用下出现缝隙、漏风甚至脱落的问题，同时配合胶条压缩量控制，保证整窗的水密性、气密性指标达标。设计过程中优先匹配55系列断桥铝型材的腔体安装边界，整体结构的外轮廓尺寸完全贴合型材腔体内壁，不需要额外对型材进行裁切扩腔，安装时可直接将预装完成的组件推入型材腔体，

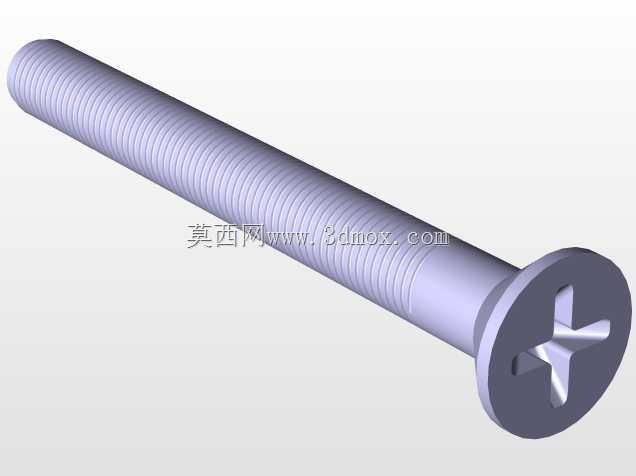

　　通过侧边顶丝完成固定，适配现场安装的快装需求。结构内部的传动件采用分段式搭接设计，传动杆与锁点座之间采用卡扣式连接，可根据窗扇的实际高度调整锁点的安装位置，适配不同尺寸窗扇的锁点排布要求，减少不同规格窗扇需要单独开模的成本。中间的传动转换块采用偏心结构设计，把手转动时可将旋转运动转化为传动杆的直线位移，行程控制在8mm范围内，刚好满足锁点与锁座的咬合深度要求，避免行程过大导致的操作卡滞，或是行程不足导致的锁闭不牢问题。两侧的紫色密封衬套采用弹性耐磨材质，卡在型材与传动组件的衔接位置，既可以避免传动件往复运动时与铝型材直接摩擦产生异响，也可以封堵型材腔体的拼接缝隙，减少灰尘、雨水渗入型材腔体内部造成的五金件锈蚀问题。

　　结构下方的锁点采用可调式设计，安装时可通过旋转锁点调整突出高度，补偿型材加工、组装过程中产生的尺寸误差，保证每个锁点都能与锁座完全贴合，避免出现个别锁点虚接导致的锁闭受力不均问题。整个结构的运动部件之间预留了0.2mm的配合间隙，兼顾运动顺畅度与装配公差要求，即使在低温环境下型材出现轻微冷缩变形，也不会出现传动卡滞的问题，适配国内大部分地区的户外使用环境。
