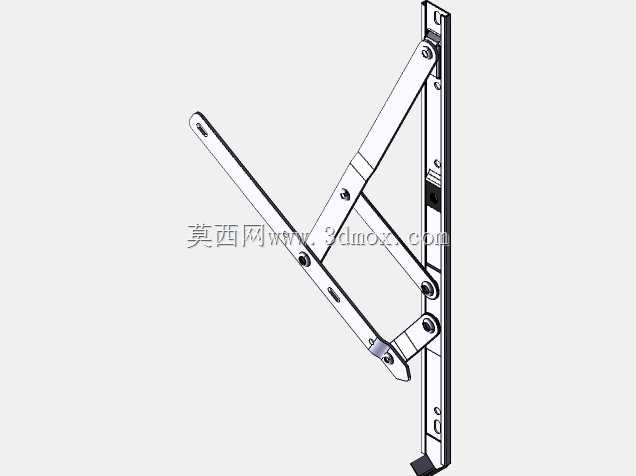

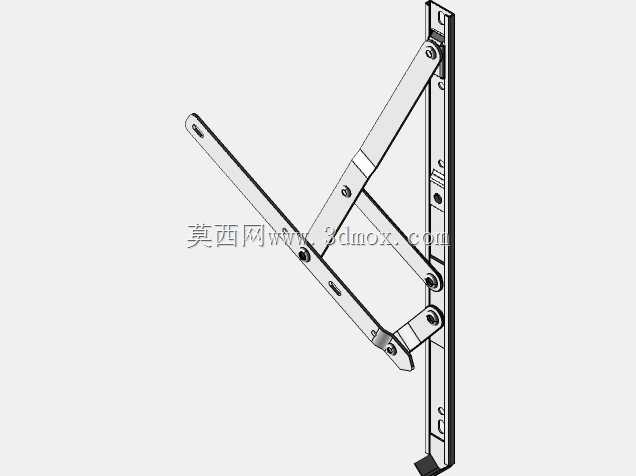

多连杆式车窗摩擦撑杆结构设计

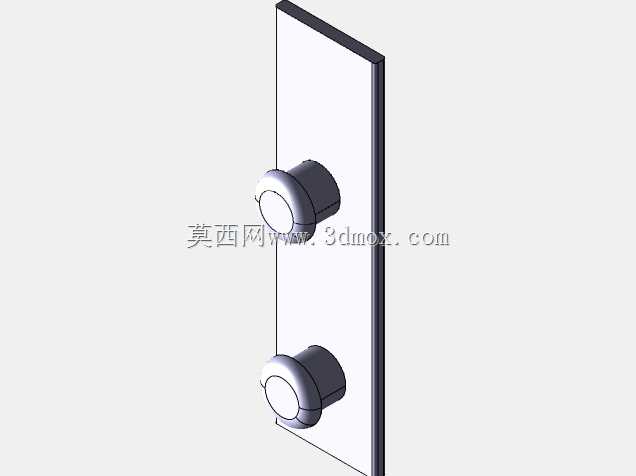

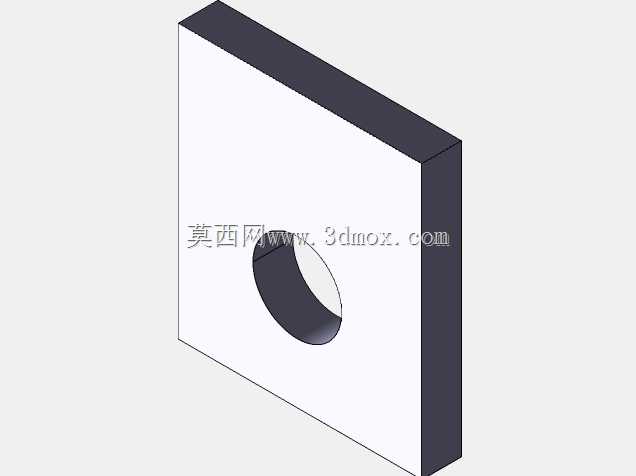

　　这款摩擦撑杆主要应用于平开窗类的门窗启闭场景，核心作用是在窗扇开启过程中提供持续的摩擦阻尼，同时承担窗扇的承重与限位功能，避免窗扇受外力扰动出现自行关闭、晃动或者过度开启的问题，在民用建筑外开窗、小型设备舱侧开检修门等场景都有广泛适配空间。从结构设计逻辑来看，整体采用多组铰接连杆的叠层布置形式，所有连杆的铰接点都做了同轴度公差约束，转动副位置预留了摩擦片的安装空间，通过铰接处的预紧力提供均匀的阻尼力矩，保证窗扇可以在0到最大开启角度范围内的任意位置悬停，不会出现卡顿或者阻尼突变的情况。安装侧的竖板是整个撑杆的承载基准，上面预留了多组沉头安装孔，孔位间距匹配常规塑钢、铝合金窗框的型材型腔尺寸，安装时不需要对窗框做额外的打孔改造，

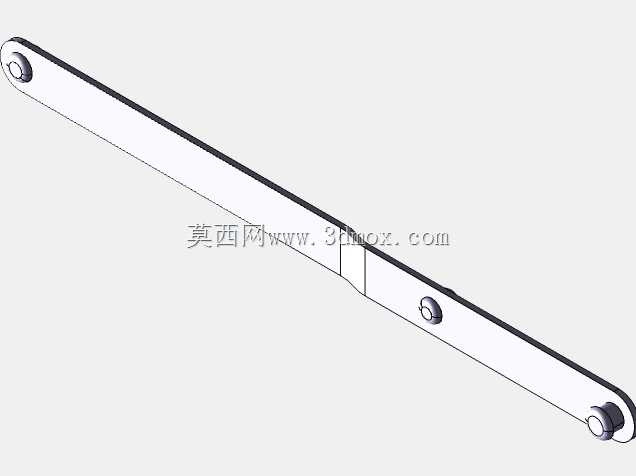

　　直接通过自攻螺丝即可完成固定，竖板与窗框贴合的面做了平面度处理，避免安装后出现应力集中导致连杆转动卡滞。与窗扇连接的长连杆端部做了腰型连接孔，可以适配不同厚度窗扇的安装误差，补偿窗扇组装时的尺寸公差，降低现场安装的调试难度。各连杆的截面采用冷弯薄壁型钢的截面形式，在保证整体结构抗扭、抗弯强度的前提下，尽可能降低自身重量，减少窗扇启闭时的操作阻力，连杆之间的叠层间隙控制在合理范围，既不会因为间隙过大出现晃动旷量，也不会因为间隙过小导致转动时出现摩擦异响。设计过程中对连杆的运动轨迹做了完整的干涉校验，保证窗扇从全闭到全开的整个行程中，各连杆之间、连杆与窗框窗扇之间都不会出现运动干涉，最大开启角度符合常规门窗的通风使用需求，

　　同时在最大开启位置设置了隐性的行程限位，避免连杆过转导致铰接结构损坏。摩擦阻尼的力矩匹配了常规尺寸窗扇的自重和风压载荷，即使在常规风压作用下，窗扇也不会出现自行移位的情况，同时启闭操作的力度符合普通人的操作习惯，不需要施加过大的力即可调整窗扇的开启角度。
