兴发95系列推拉门配套执手锁具结构

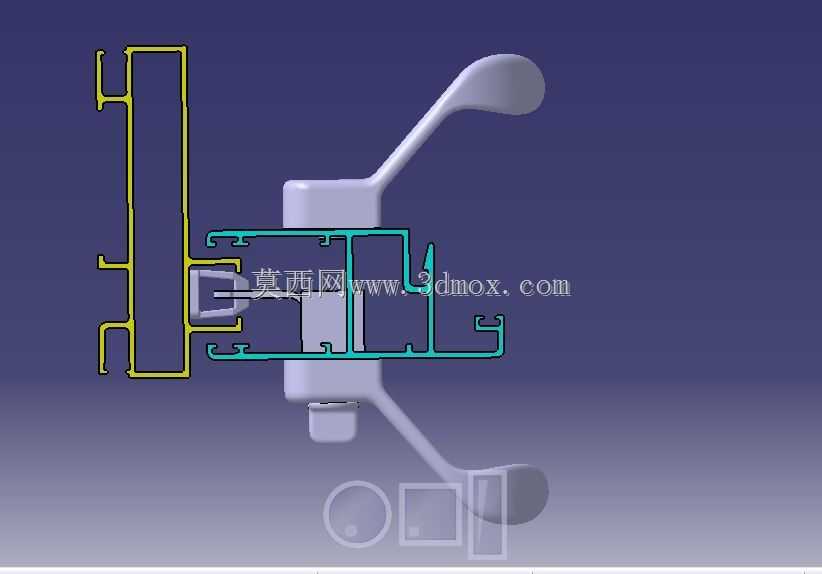

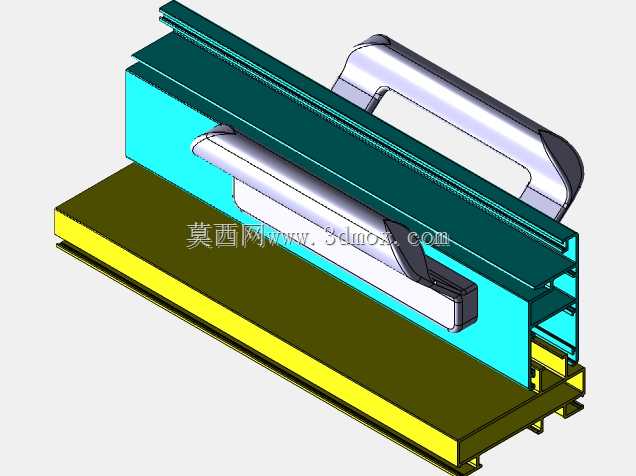

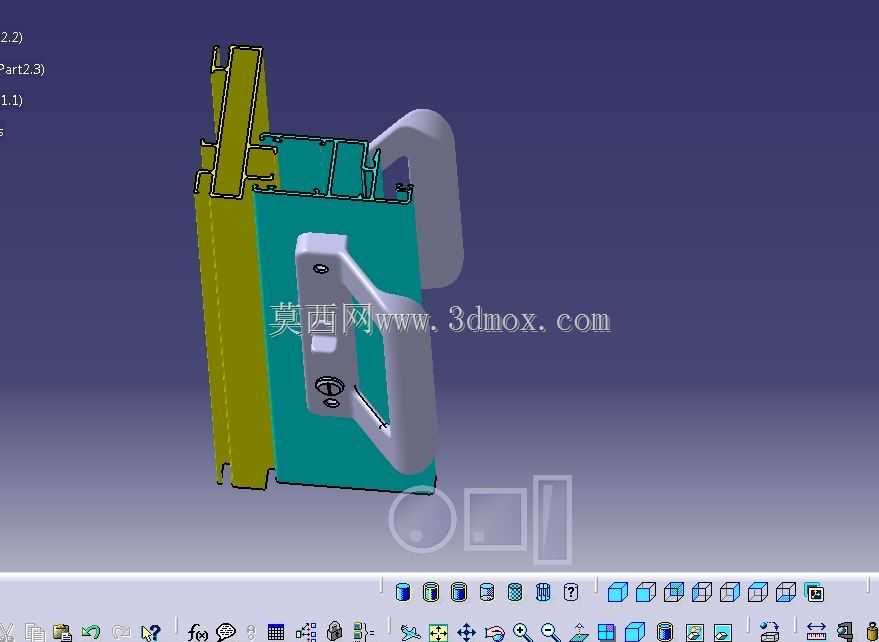

　　这套结构针对民用及商用建筑的推拉门启闭场景设计，适配兴发95系列铝合金推拉门型材的安装槽口，核心作用是实现门扇的启闭操作与锁闭限位，避免门扇受外力推动出现移位、滑脱问题，同时兼顾日常操作的握持手感与长期使用的结构可靠性。从结构设计逻辑来看，整个组件完全贴合95系列推拉门的型材截面轮廓做适配，锁体传动部分嵌入型材预设的型腔内部，执手部分突出于门扇立面，握持区域做了贴合人手握持弧度的曲面过渡，操作时施力方向与门扇推拉方向、锁舌伸缩方向做了力学匹配，转动执手时的传动行程经过校准，转动90度即可完成锁舌的完全伸出与收回，不会出现空行程过大或者锁止不到位的情况。安装边界上，锁体的固定孔位完全匹配95系列型材的预设安装孔，

　　不需要现场对型材做二次切割或者打孔，安装时只需要将锁体嵌入型材型腔，对准孔位拧入紧固件即可完成固定，执手与锁体的连接部分做了防松结构，长期频繁启闭不会出现执手松动下垂的问题。传动结构采用多段式连杆设计，锁舌伸出后会卡入门框对应的锁座槽内，锁舌的接触端面做了斜面导向，即使门扇安装存在少量的位置偏差，锁闭过程中也能通过斜面导向顺利滑入锁座，不会出现卡滞。从实际使用场景来看，这类结构广泛应用于阳台推拉门、厨房隔断推拉门、办公区域玻璃推拉门等场景，日常使用频率高，所以结构设计上对易磨损的传动接触面做了加厚处理，配合型材的型腔限位，传动过程中不会出现部件偏摆，长期使用的磨损量控制在合理范围内，不会因为磨损出现锁闭间隙过大、门扇晃动的问题。

　　设计过程中充分考虑了型材的壁厚公差，锁体的外形尺寸与型材型腔的配合间隙控制在合理范围，既不会因为间隙过小导致安装困难，也不会因为间隙过大导致锁体在型腔内晃动，执手的突出高度经过优化，既保证了足够的握持空间，又不会因为突出过多影响门扇的推拉行程，不会和门框或者相邻门扇出现碰撞干涉。
