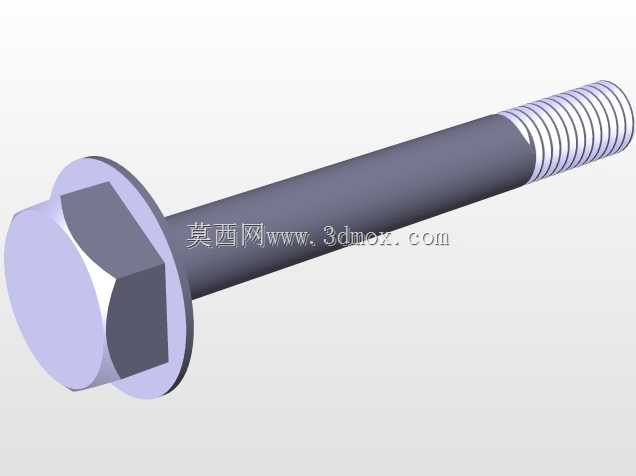

法兰面六角头带杆半螺纹紧固螺栓

　　这款带法兰面的六角头半螺纹螺栓，在各类机电设备装配、钣金结构连接、工装夹具搭建场景中应用十分广泛，不同于普通外六角螺栓，其头部集成的一体式法兰盘能在锁紧时大幅增大与被连接件表面的接触面积，有效分散锁紧压应力，避免软质基材、薄钣金件表面被压溃变形，同时自带的防松防滑特性，在存在小幅振动的工况下也能维持稳定的锁紧力，减少额外加装平垫圈的工序，提升装配效率。从结构设计来看，螺栓头部采用标准外六角构型，可适配常规开口扳手、套筒、棘轮扳手等通用紧固工具，现场装配无需特殊工装，法兰盘与六角头的过渡位置做了圆弧卸荷处理，避免锁紧时应力集中在头部根部引发断裂风险；杆部采用光杆加半段螺纹的组合设计，光杆段的直径与螺纹大径保持合理的公差配合，

　　装配时光杆段可穿入被连接件的预制光孔内，起到精准的径向定位作用，避免螺纹段直接承受横向剪切力，大幅提升连接副的抗剪切承载能力，螺纹段采用标准公制三角螺纹，牙型角60度，牙侧间隙控制在合理范围，既能保证与螺母顺畅旋合，又能避免配合间隙过大引发的轴向窜动。在安装边界层面，设计时需要提前核算被连接件的总夹紧厚度，确保光杆段长度略小于被连接件的总叠厚，螺纹段露出螺母2-3个螺距即可，既不能让螺纹段伸入剪切受力区间，也不能因螺杆过短导致啮合牙数不足引发滑牙；法兰盘的外径比普通六角头的对边尺寸大出近40%，对应的安装沉孔或者避让空间需要提前预留足够尺寸，避免法兰盘无法完全贴合被连接件表面，同时法兰盘下表面不需要额外加装平垫圈，

　　若有防松需求可搭配弹垫或者螺纹胶使用，注意弹垫需要放置在螺母一侧，不可垫在法兰盘下方，否则会抵消法兰盘的大接触面优势。这类螺栓常被用于新能源设备机架装配、输送线型材连接、汽车覆盖件紧固、家电外壳锁附等场景，相比普通螺栓加平垫的组合，一体式法兰结构减少了配件清点的工作量，也避免了平垫漏装、装反的装配失误，在自动化装配线上也能更好适配送料机构的分料逻辑，减少卡料概率。建模过程中，螺纹段采用简化的修饰螺纹特征即可满足装配干涉检查需求，若用于有限元受力分析，则需要对螺纹牙型做精确建模，重点校核头部过渡位置、光杆与螺纹衔接位置的应力集中系数，根据实际工况的拉力、剪切力、振动频率参数调整杆部直径、法兰厚度、螺纹啮合长度的参数，确保连接可靠性。
