别墅配套铝合金窗及配套五金构件结构

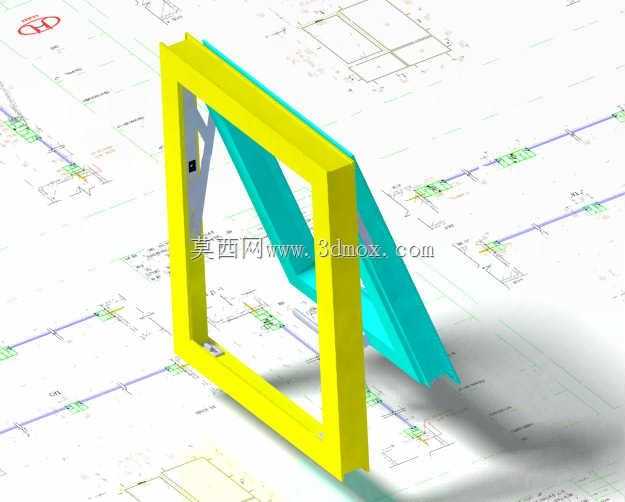

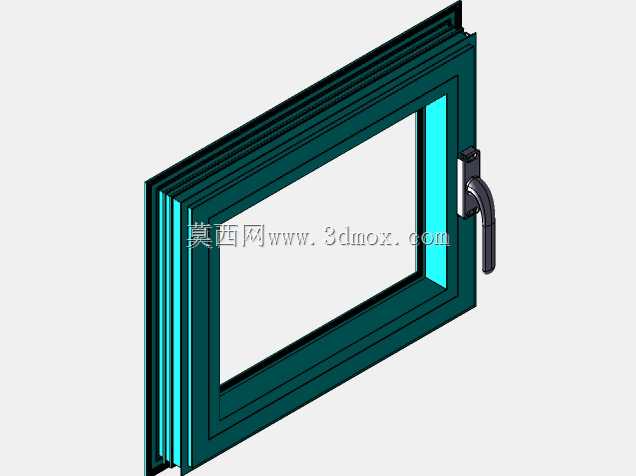

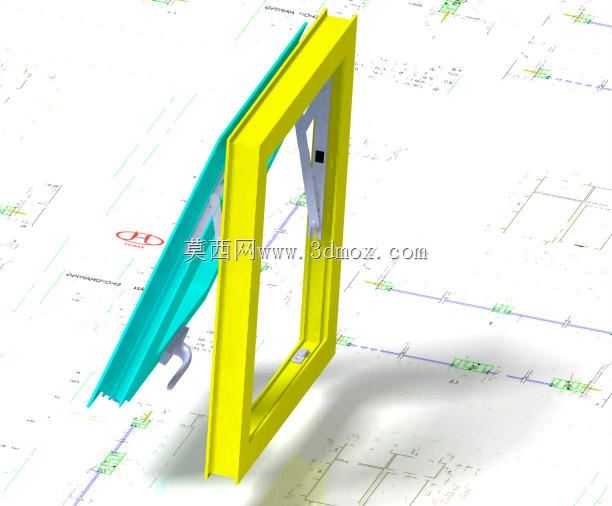

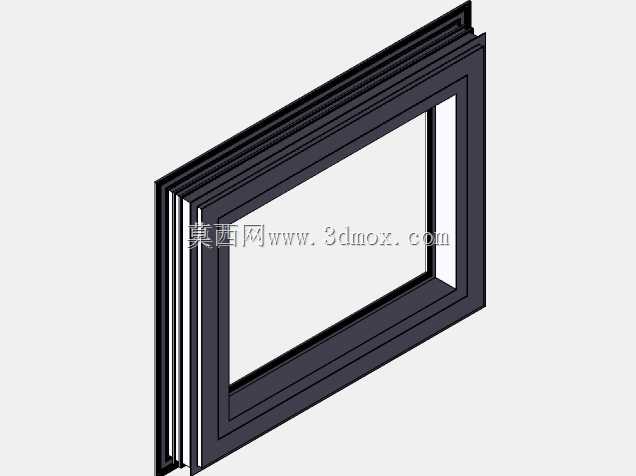

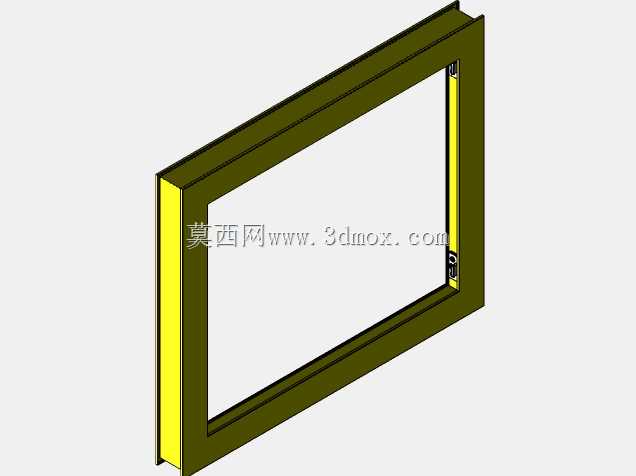

　　这套铝合金窗结构主要面向独栋别墅、高端低层住宅的外窗装配场景，可适配阳台、卧室、客厅等不同朝向的洞口安装需求，兼顾采光、通风、密封与启闭操作的实用性。从结构设计逻辑来看，整套构件采用框扇分离的模块化设计思路，外框通过膨胀螺栓与建筑墙体洞口实现刚性连接，安装时需提前校核洞口的水平度与垂直度偏差，偏差值需控制在2mm以内才能保证后续扇体的启闭顺畅，避免出现卡滞、密封胶条压缩量不均的问题。从图纸标注的尺寸边界来看，窗洞整体宽度适配1500mm级别的常规住宅洞口，高度方向适配1800mm的竖向空间，其中固定扇区域占据上部约三分之一的面积，主要承担大面积采光功能，下部设置两个独立开启扇，其中一侧为外开式窗扇，

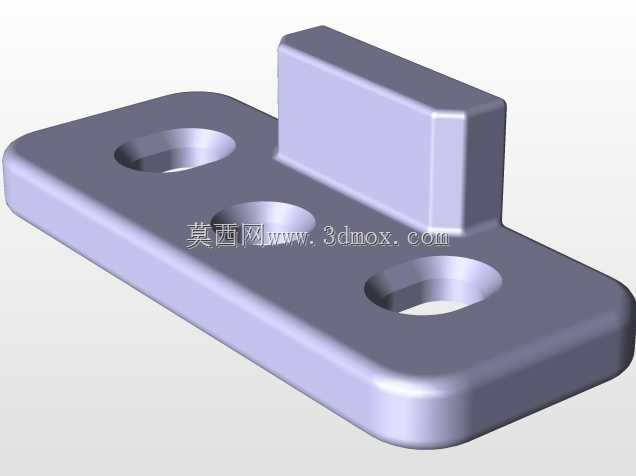

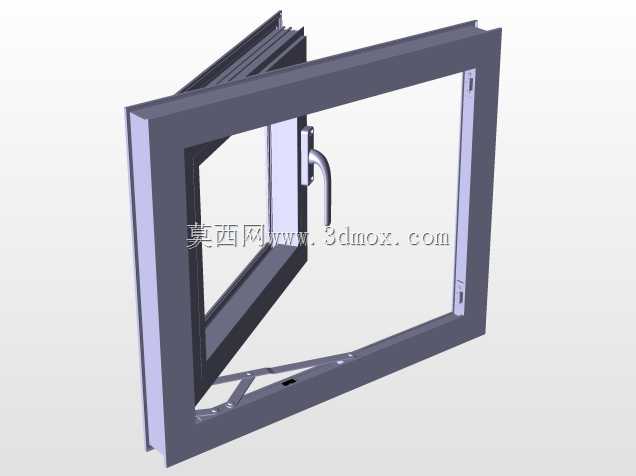

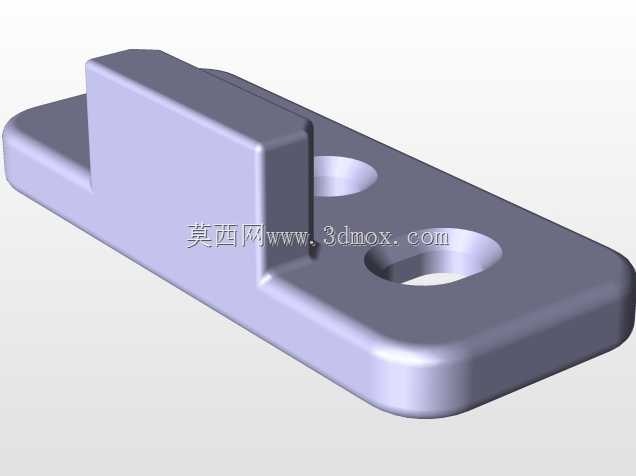

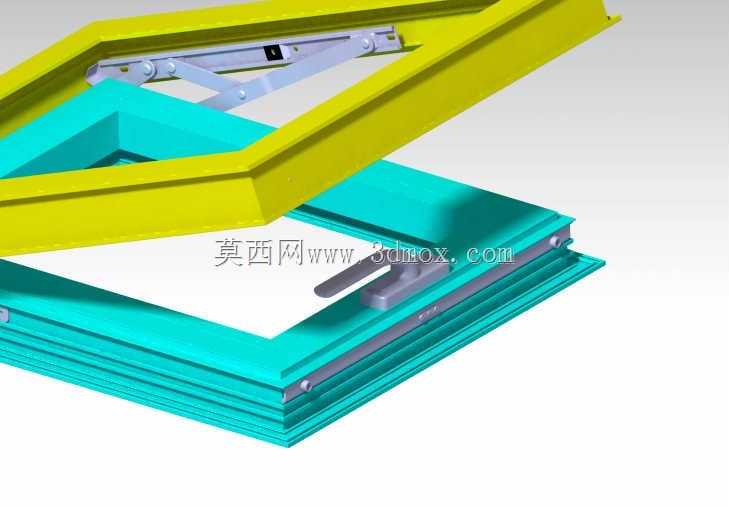

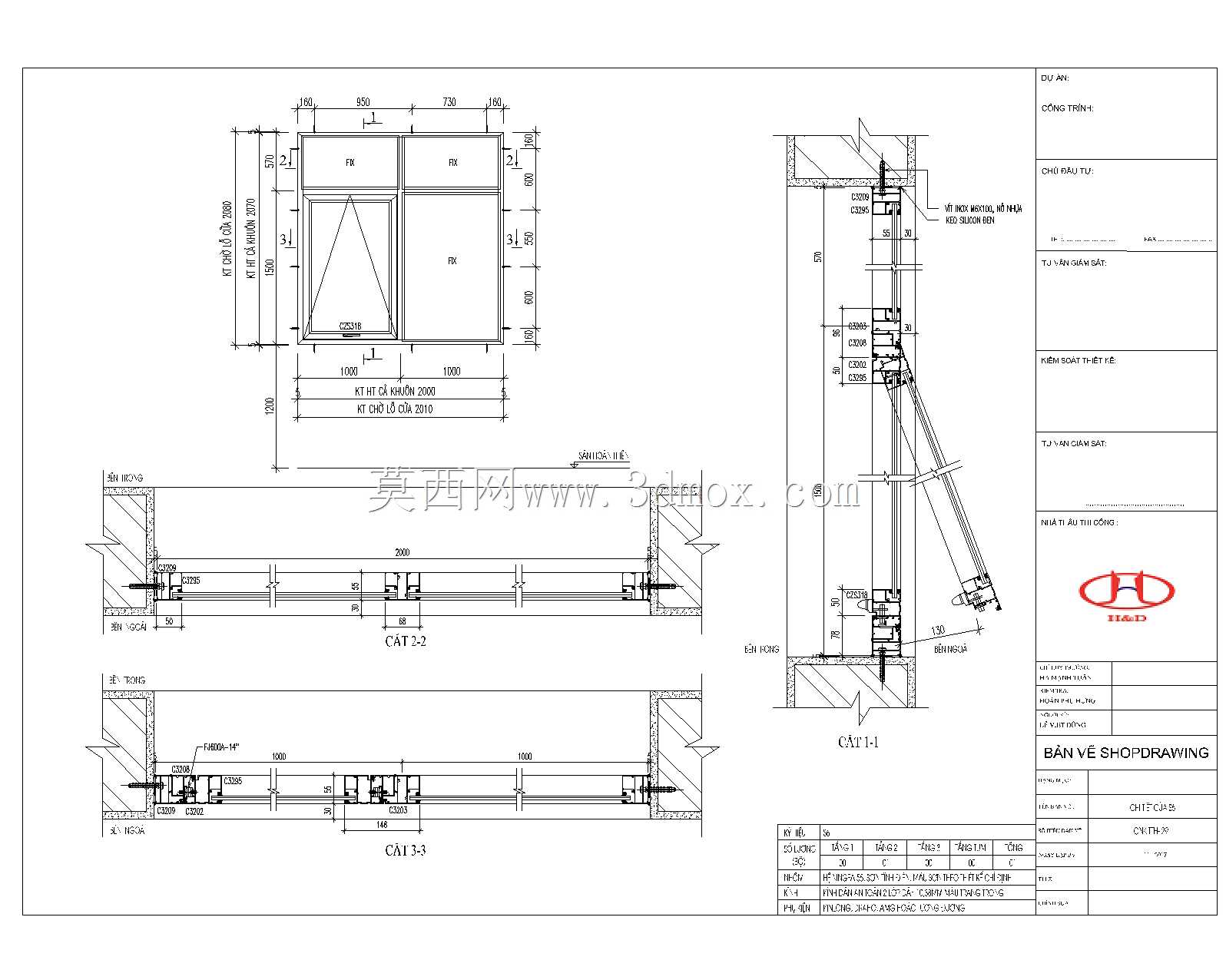

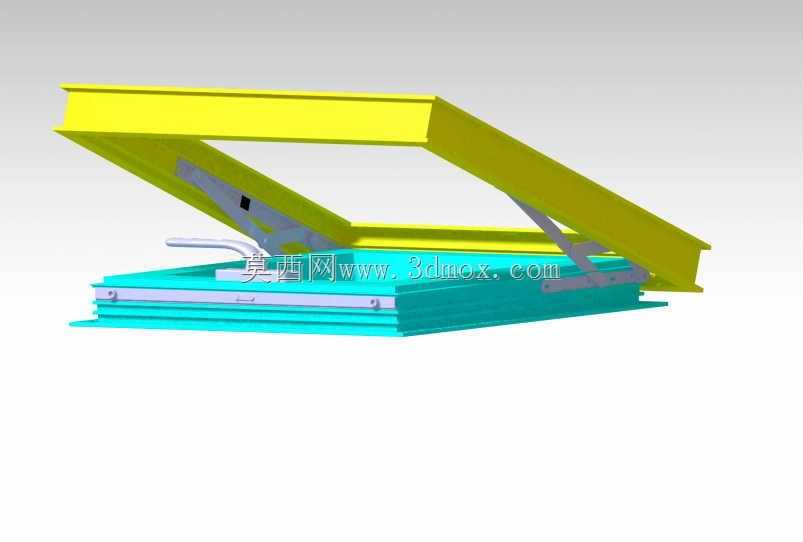

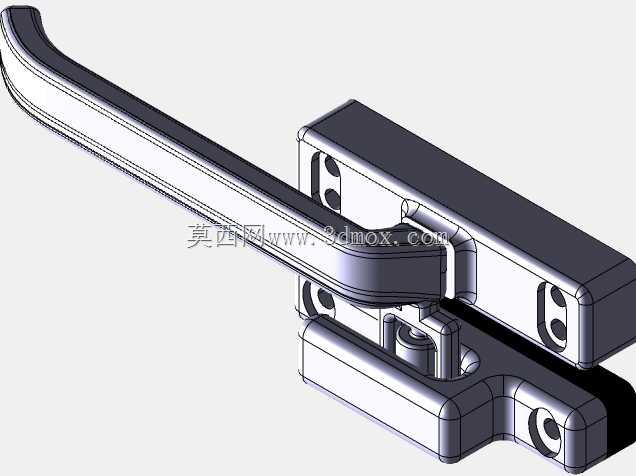

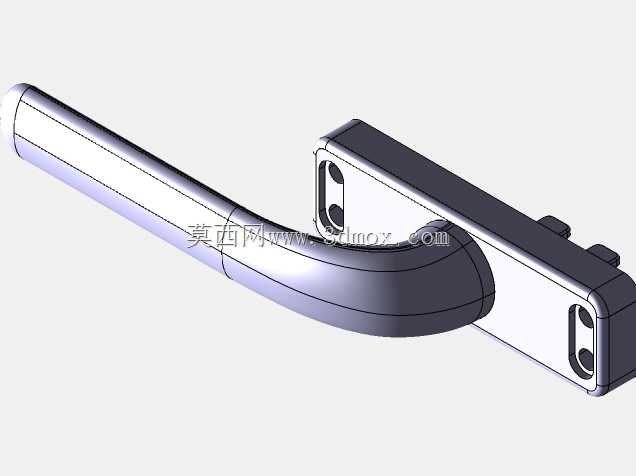

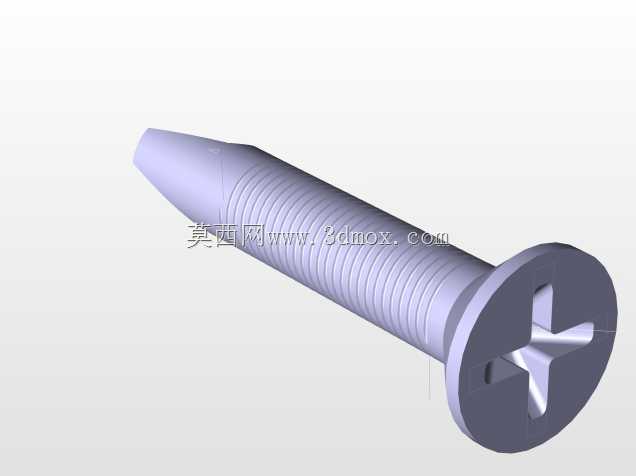

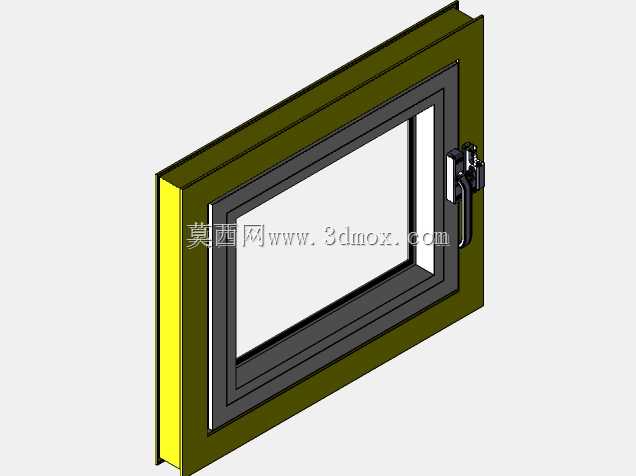

　　配套摩擦撑杆实现启闭过程中的角度限位，最大开启角度可控制在30度以内，避免大风天气下窗扇碰撞外墙造成型材变形，另一侧为固定扇，保证整窗的结构刚性。型材截面采用多腔体结构设计，腔体内部可填充保温材料，阻断室内外的热传导路径，配合框扇搭接处的三元乙丙胶条，可实现三道密封结构，有效降低雨水渗漏、空气渗透的概率，适配南方多雨、北方冬季保温的不同气候区域使用需求。配套的五金构件包含窗把手、摩擦撑杆、锁点、传动杆等部件，所有五金件的安装孔位均在型材挤出阶段预留了定位槽，装配时无需现场二次钻孔，可直接通过自攻螺丝完成固定，既提升了现场装配效率，也避免了钻孔造成的型材腔体防腐层破坏。从截面节点图可以看出，窗框与墙体的连接缝隙采用发泡剂填充、

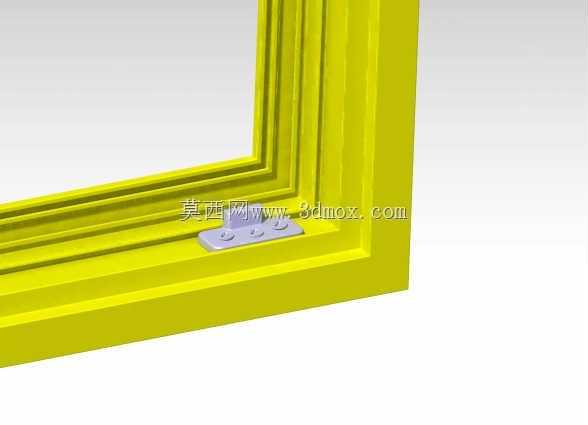

　　外侧打耐候密封胶的处理方式，可适配不同材质的墙体，无论是混凝土剪力墙还是轻质砌块墙体，都能保证连接的牢固性与密封可靠性。窗扇的玻璃配置可根据使用需求选择中空钢化玻璃，玻璃与扇框之间采用玻璃压条固定，压条与玻璃之间设置橡胶垫块，避免玻璃与硬质型材直接接触造成应力碎裂。整套结构的受力点经过优化设计，摩擦撑杆的安装位置距离窗扇上下端的距离为扇高的十分之一，可保证窗扇启闭过程中的受力均匀，长期使用不会出现扇体下垂变形的问题。锁点设置在窗扇的侧边中部位置，锁闭时可实现扇框与窗框的紧密贴合，保证整窗的抗风压性能达到六级以上，可抵御沿海区域的强风荷载。
