膨胀式机柜面板快装连接紧固件结构

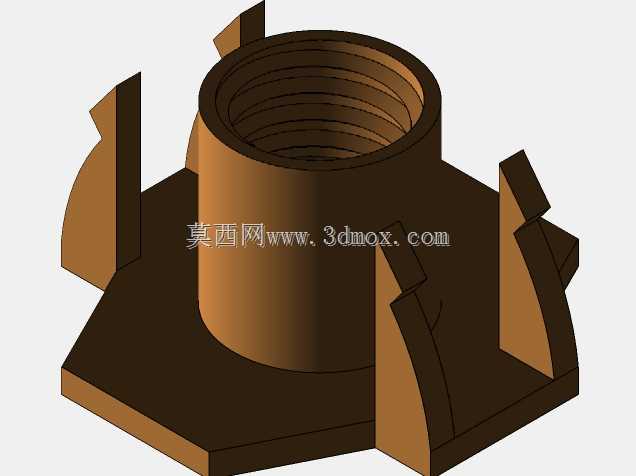

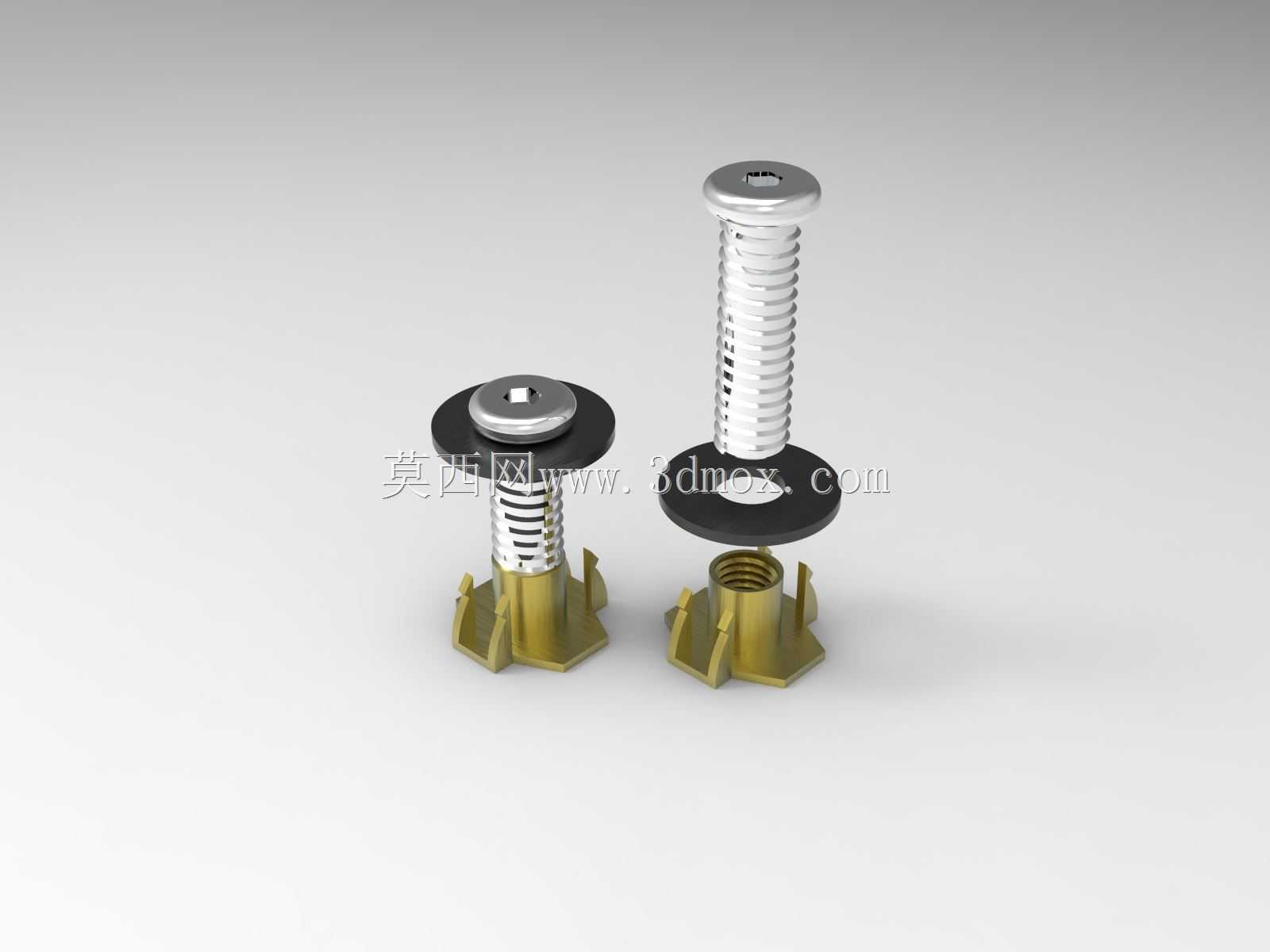

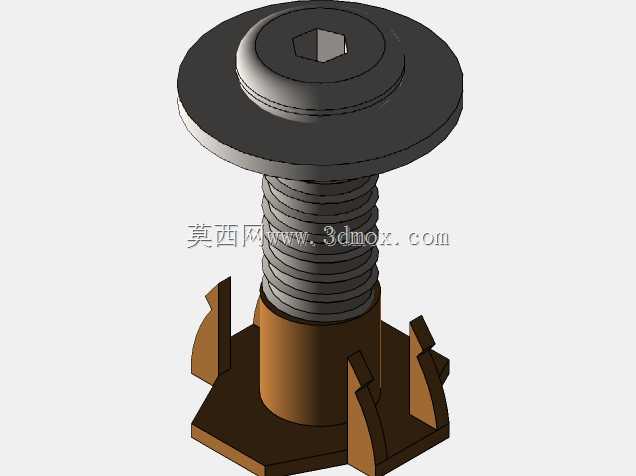

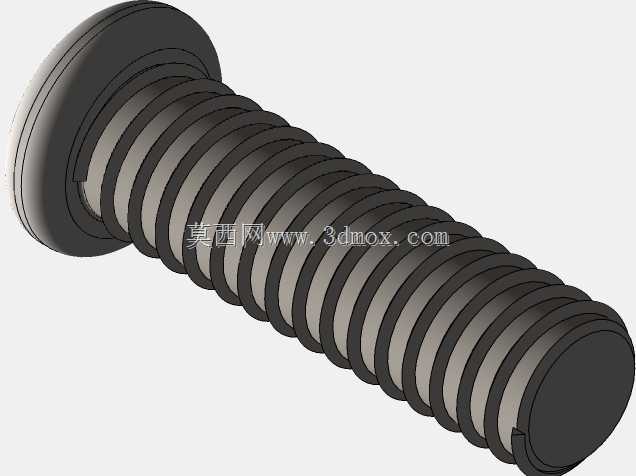

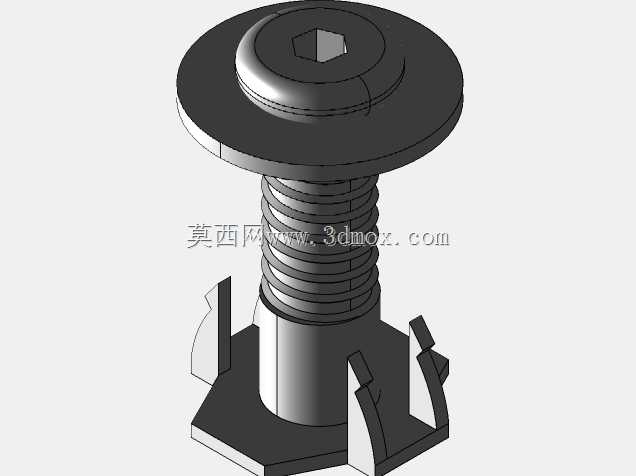

　　这类膨胀式快装紧固件，核心应用场景集中在通讯机柜、电子设备机箱、薄壁钣金面板的快速装配环节，替代传统需要背面拧螺母的螺栓连接方案，解决狭小封闭腔体内无法伸手操作锁紧的装配痛点。从结构设计逻辑来看，整套组件分为两部分，上部是带内六角驱动槽的盘头螺钉，螺钉杆部带全牙螺纹，头部下方套有弹性密封平垫，下部是带多瓣膨胀卡爪的铜质预埋螺母，卡爪外侧带防滑倒齿，内侧带与螺钉匹配的内螺纹，底部做了六角导向定位结构。实际装配时，先在待连接的面板、安装板上冲出对应直径的安装孔，将下部膨胀螺母从正面压入安装孔，底部六角结构会卡入预制的六角定位沉孔，避免后续拧螺钉时螺母跟转，此时多瓣卡爪完全穿过安装孔，处于待张开状态；再将上部螺钉穿过待固定的上层零件，

　　对准膨胀螺母的内螺纹拧入，随着螺钉旋进深度增加，会将膨胀螺母的多瓣卡爪向外撑开，卡爪外侧的倒齿会紧紧咬合在安装板的背面，配合头部下方的弹性平垫，实现两层甚至多层板件的无背面操作锁紧。从安装边界来看，这类紧固件适配的板厚范围通常在1mm到4mm之间，安装孔的公差要求控制在±0.1mm以内，六角定位沉孔的深度需要和膨胀螺母底部的六角凸台高度匹配，避免出现装配后面板凸起、锁紧不牢的问题。螺钉头部的盘头直径比安装孔大2mm以上，保证压紧力均匀分布在面板表面，弹性平垫除了起到防松作用外，在户外机柜应用场景下还能填充面板和螺钉头之间的缝隙，阻挡灰尘、水汽进入设备内部。设计建模时需要重点关注膨胀卡爪的张开角度，

　　通常卡爪张开后最大外径要比安装孔大1.5mm以上，保证足够的咬合抱紧力，同时卡爪根部要做R角过渡，避免反复拆装时出现应力断裂；内螺纹的旋合长度要保证在3个螺距以上，确保螺纹连接的强度满足设备运输、使用过程中的振动载荷要求，不会出现松脱失效。和传统的螺栓螺母连接方式相比，这类快装紧固件的装配效率能提升60%以上，不需要操作人员在腔体背面扶持螺母，单人在正面即可完成全部装配操作，尤其适合批量生产的通讯设备、电子机箱的流水线装配作业，同时可拆卸重复使用，多次拆装后依然能保持稳定的锁紧力，不会像塑料膨胀卡扣那样出现老化断裂、锁紧力不足的问题。建模过程中还要注意各零件之间的配合间隙，螺钉杆和膨胀螺母内孔的间隙控制在0.05mm以内，保证螺钉顺利导入螺纹，膨胀卡爪的内壁要做导向锥面，让螺钉旋入时能顺畅撑开卡爪，避免出现卡滞、拧歪的情况。
