重型方形法兰安装工业脚轮结构

　　这款重载脚轮主要面向工业生产场景下的重型设备移动需求，常见于车间重型工装台、大型自动化设备机架、重型仓储转运货架、工业机器人移动底座等需要频繁移位或定期调整工位的设备配套使用，区别于轻型家具脚轮，这类重载脚轮需要在长期承重状态下保持转动顺畅，同时耐受车间地面的金属碎屑、少量油污、轻微磕碰等复杂工况。

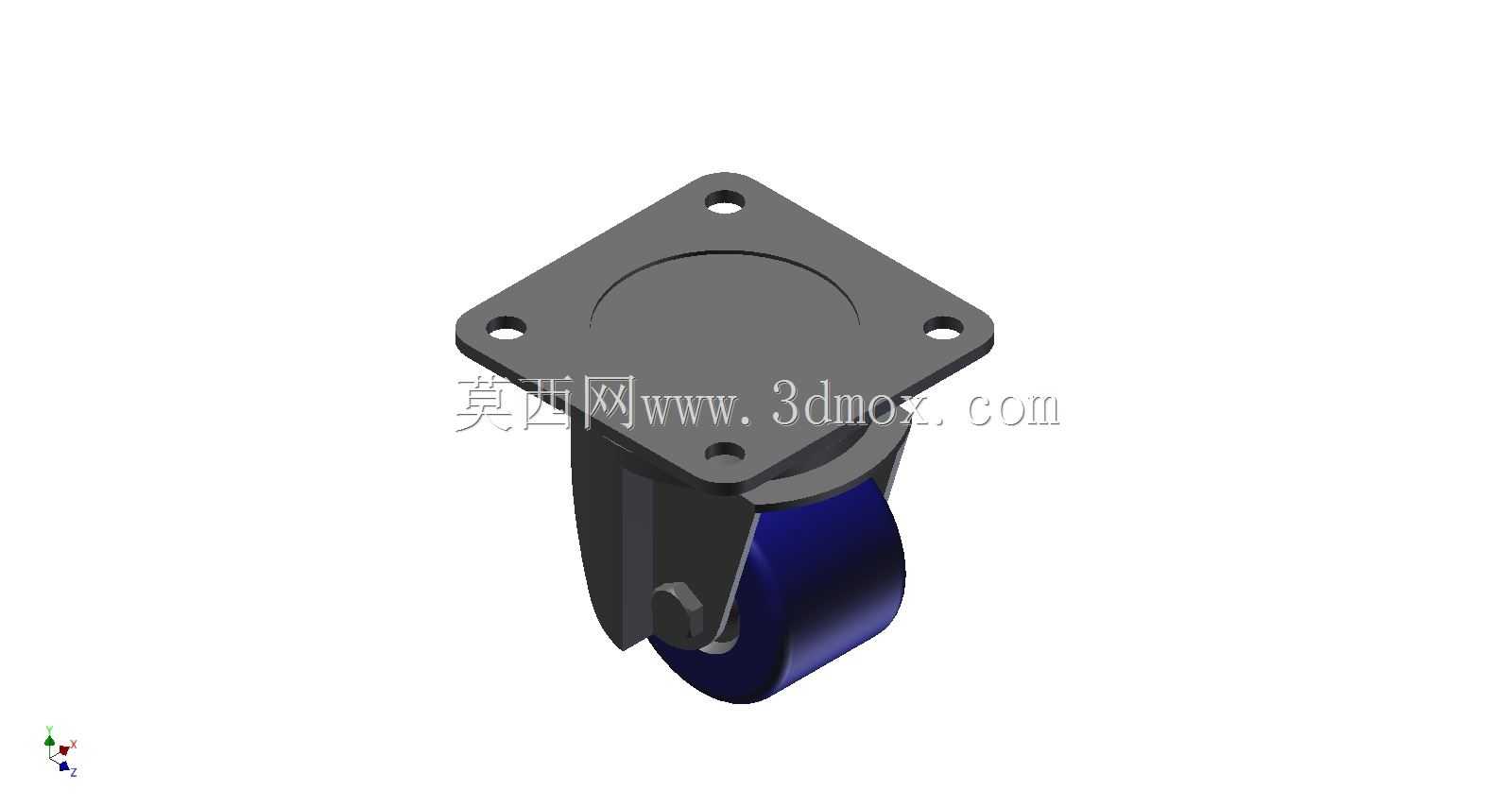

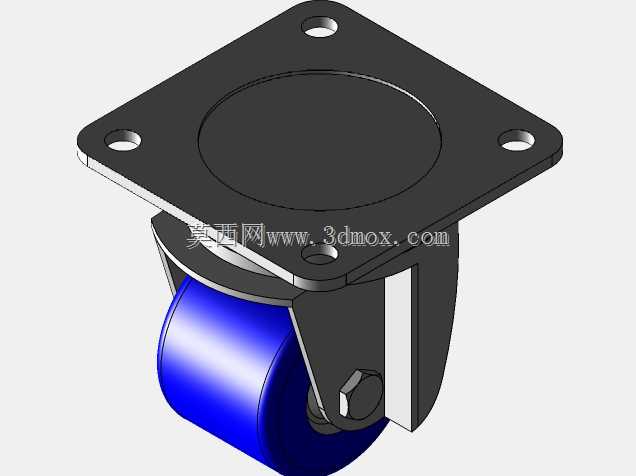

　　从结构设计来看，这款脚轮采用方形四孔法兰安装面，四个安装孔对称分布在法兰盘四角，安装时可直接通过螺栓与设备底部的安装板锁紧，相比丝杆安装的脚轮，法兰安装的接触面积更大，受力更均匀，能避免长期重载下安装位出现应力变形，法兰盘下方集成回转支撑结构，可实现360度水平回转，转向时支架受力直接传递到法兰安装面，不会对连接螺栓产生额外的剪切力。轮体采用单轮宽幅设计，轮面为高耐磨聚氨酯材质，轮芯为硬质金属支撑，既可以保证滚动时的低噪音，不会刮伤环氧地坪、实木地坪等车间常用地面，又能在额定载荷下避免轮体出现压溃变形。

　　尺寸边界上，这款脚轮的单轮直径为50mm，方形法兰的安装孔位遵循通用工业脚轮的安装孔距标准，选型时无需额外定制设备底部的安装板，可直接替换同安装规格的旧脚轮，整体安装高度适配常规重型设备的底部离地间隙，不会出现安装后设备整体高度偏差过大的问题。额定载荷覆盖4000N到8000N区间，单只脚轮即可承受半吨以上的静载荷，四只配套使用时可满足两吨级设备的移动承重需求，轮架部分采用加厚钢板冲压焊接成型，转向部位加装耐磨衬套，长期使用不会出现转向卡顿、支架晃量过大的问题。

　　在实际选型应用中，这类重载脚轮通常会搭配同规格的定向脚轮组合使用，根据设备的转向需求配置万向轮的数量，比如两定两万的配置适合短距离直线转运为主的设备，四万配置则适合需要灵活转向、狭小空间内调整工位的设备，轮面的聚氨酯材质也适配多数工业车间的地面条件，无需额外铺设专用行走轨道，日常维护仅需定期清理轮轴缠绕的杂物、在转向衬套部位加注少量润滑脂即可长期稳定使用。建模过程中需要重点关注法兰安装孔的位置度公差、轮架与回转结构的配合间隙、轮体与支架的侧边间隙，避免实际生产装配时出现干涉，同时要保证轮架的焊接位置强度，避免重载下支架出现开焊变形。
