窄幅长距离PVC皮带输送设备结构

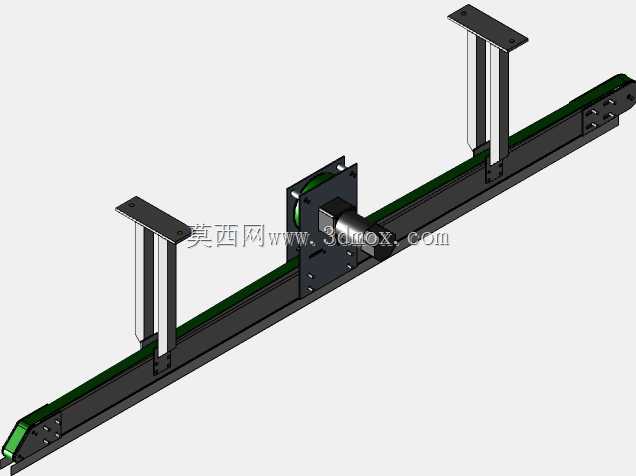

　　这款窄幅皮带输送结构主要面向小尺寸工件的长距离直线传送场景，常见于电子元器件组装线、小型五金件加工工序间流转、包装线前段供料等对输送宽度有严格限制的工位，能够在狭窄的设备排布空间内完成工件的平稳传递，避免多台短距输送机拼接带来的对接误差与积料问题。设备采用PVC材质作为传送皮带，这类皮带表面摩擦系数适中，自重较轻，运行过程中噪音低，针对重量在5kg以内的小型工件有足够的承载能力，同时皮带具备一定的耐磨损、防跑偏特性，适配常规工业车间的常温作业环境，无需额外的特殊防护即可长期稳定运行。从结构设计来看，整体采用单侧驱动的布局形式，驱动端集成在机身中段位置，相比端部驱动的结构能够缩短端部的无效占用空间，驱动组件直接与主动辊连接，

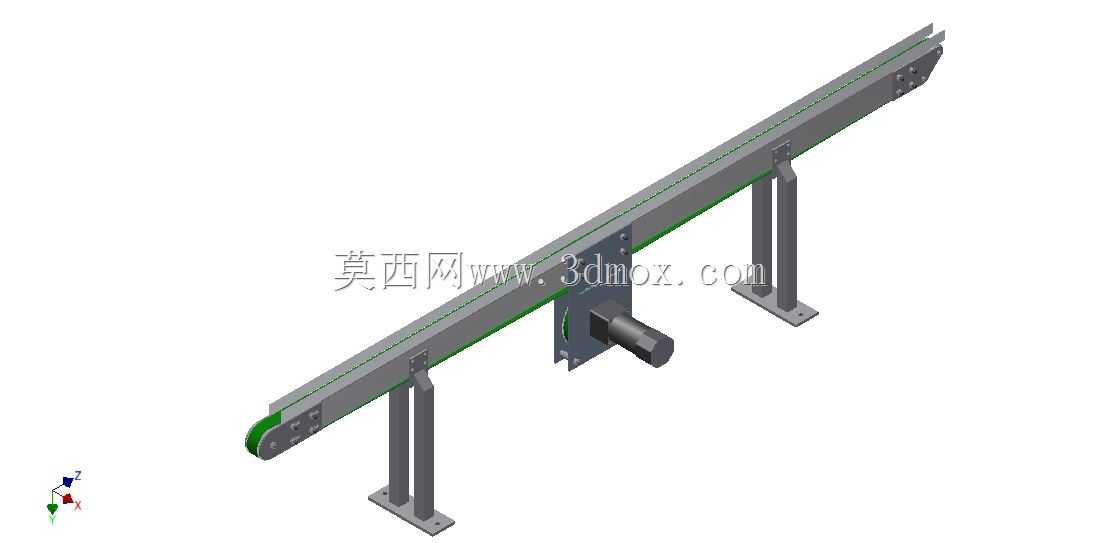

　　减少了中间传动环节的动力损耗，配套的张紧结构设置在机身两端的辊轮安装位，通过调节螺栓即可快速调整皮带张紧度，日常维护无需拆解大量结构件。机身主体采用轻量化的型材焊接框架，两侧的支撑腿通过地脚板与安装基础固定，支撑腿的高度可根据对接设备的进料高度做适配调整，能够匹配不同高度的生产工位对接需求，整体机身长度2500mm，皮带宽度40mm，安装时需要预留的横向宽度不超过150mm，纵向安装空间需覆盖整机长度并在两端预留至少100mm的维护操作空间，避免与周边设备产生干涉。设计过程中重点考量了窄幅皮带的运行稳定性，通过在皮带内侧设置导向条，配合机架上的导向槽限制皮带的横向窜动，解决窄皮带高速运行时容易跑偏的常见问题，

　　同时辊轮的安装座采用可调式结构，能够补偿加工过程中带来的安装面平面度误差，保证辊轮轴线与皮带运行方向始终保持垂直，减少皮带的单边磨损。支撑腿与机身框架的连接采用螺栓紧固的装配式结构，运输过程中可以将支撑腿拆解，减少包装体积，现场安装时仅需按照定位孔位锁紧螺栓即可完成组装，无需现场焊接作业，降低了现场安装的调试难度。设备的运行速度可通过配套的调速驱动组件在一定范围内调整，能够匹配不同生产节拍的工位需求，既可以用于连续式的工件传送，也可以配合传感器实现间歇式的送料动作，适配自动化产线的联动控制需求。
